Head Module

4-29

4.5.4. Swing部替换次序

4.5.4.1. Mirror Arm 替换次序

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 正常关闭PC后，关闭设备前面的Main Switch。

3. 请使用扳手拆除下图CLAMP固定螺丝（M3-1个）(No①)，按图中表示的下方

分离后，拆除CAMERA CLAMP固定螺丝（M4-1个）(No②)拆卸CAMERA和

LENS。

Main Switch 关闭方

向(逆时针方向)

Samsung Component Placer SM411 Service Manual

4-30

4. 拆除下图的固定螺丝（M3-4个）（No③）后，从Head本体分离CAMERA CLA

MP。

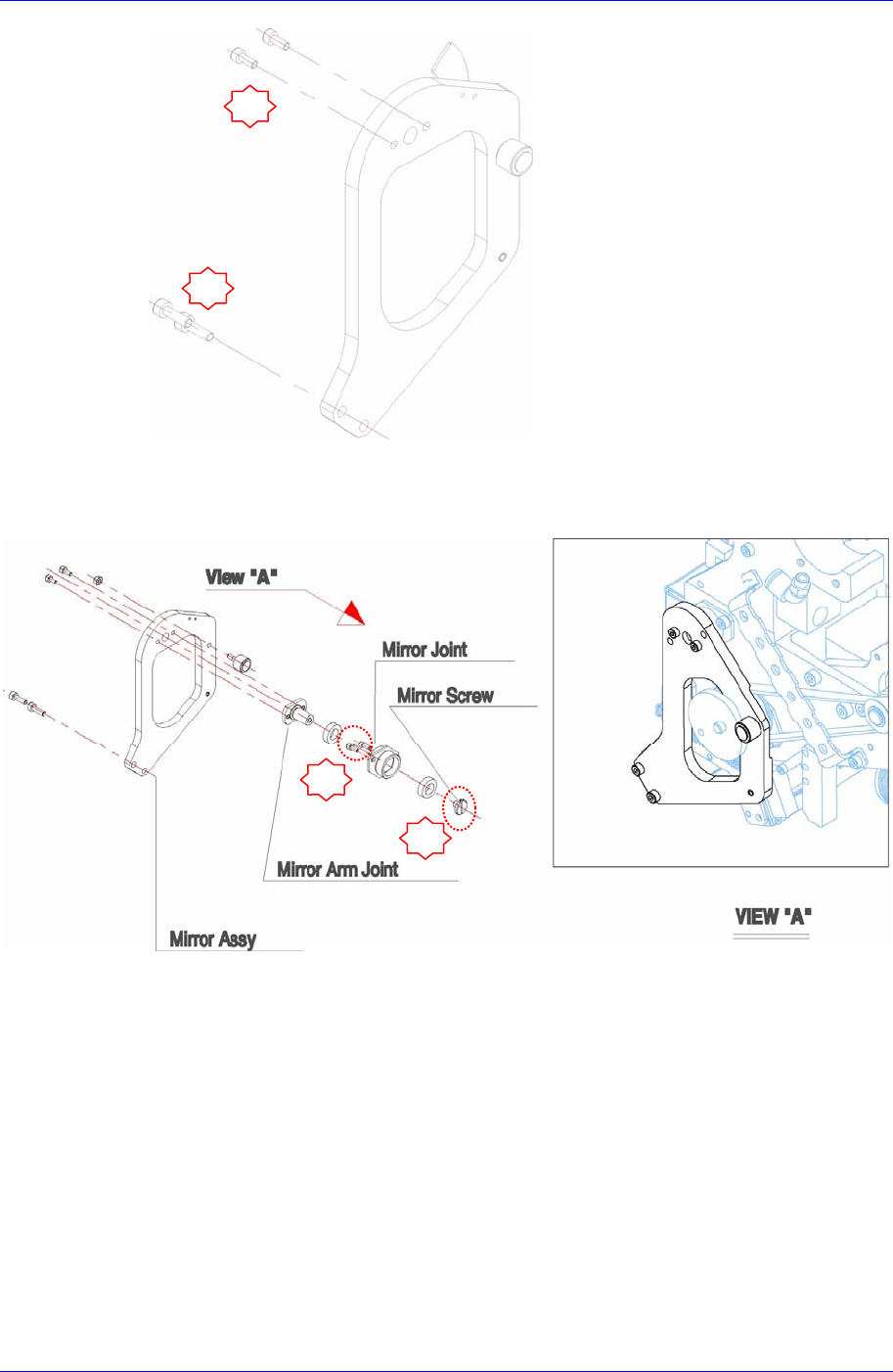

5. 拆卸Mirror Arm Left Ass’y时，请使用扳手从Head本体拆除下图的固定螺丝(M3-

2개)(No①)和 Mirror Arm Joint 固定螺丝(M2.5-2个)(No②)。

Camera Clamp

摄像机

镜头

(Inner 包括照明)

Clamp

Camera Clamp

Head Module

4-31

6. 从Head本体拆卸Joint (Mirror Arm Joint & Mirror Joint)时，请使用扳手拆除固定

螺丝(M3-2个)(No③)，然后为了拆卸Mirror Screw和Mirror Arm Joint，请使用(–)

螺丝刀拆除螺丝(No④)。

7. 重新组装前面图中所示的4号Mirror Screw螺丝时，请使用Force Gage组装成测

量值为40~80kgf的状态。此时首先在螺丝上执行Loctite. 但是，需要以上作业

时，建议以程序单位进行替换。
