Samsung Component Placer SM41 1 Service Manual 6-24 滚珠丝杠替换次序 1. 同样执行马达更换步骤 No.1, No.2 。 2. 除去下图中的 Motor Braket Cover Screw(M4-4 个 )(No ① ) 后，除去连接 Y 轴马达 和滚珠丝杠的联轴器的 S et Screw(M4)(No ② ) 。 3. 从下图的 Support Unit 中除去固定螺丝 (M5-…
X-Y Frame
6-23
10. 请交换电动机。
11. 组装是拆卸的倒序。组装时, 请参照Coupling的Set Screw连接力矩进行连接。
Set Screw 连接时力矩: 90kgf.cm (力矩扳手使用)
12. 完成作业后打开设备正面的总开关，重新启动PC。
13. 同样地执行 “6.2.1.3 Motor & Ball Screw
替换次序
” 的 X轴电动机替换次序
No.8。
14. 必须实行下面的 Calibration。 详细事项请参照 “3.2 Calibration [F9] (3-6 页)”.
Axis Home Calibration (3.2.1 参考)
Skew Compensation (3.2.2 参考)
Common X-Y (1
st
) (3.2.4 参考)
Conveyor Calibration (3.2.5 参考)
Gantry Thermal Mapping (3.2.7 参考)
Gantry Mapping (3.2.8 参考)
ANC Fiducial Mark Teaching (3.2.9 参考)
15. 完成校正后，为了确认是否正常贴装部件，请执行测试。

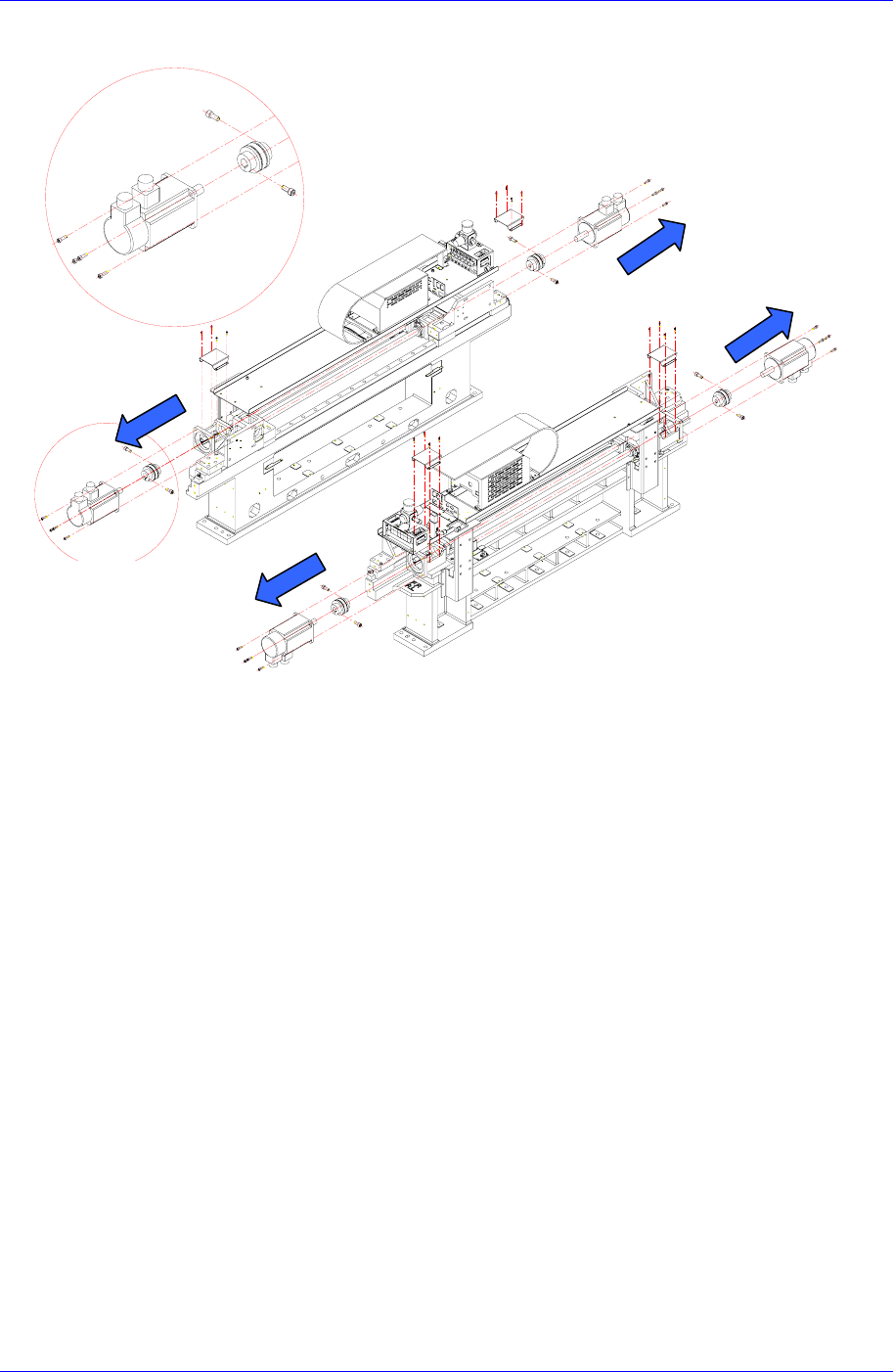

固定螺丝
Motor 分离方向
Samsung Component Placer SM411 Service Manual
6-24
滚珠丝杠替换次序
1. 同样执行马达更换步骤No.1, No.2。
2. 除去下图中的Motor Braket Cover Screw(M4-4个)(No①)后，除去连接Y轴马达
和滚珠丝杠的联轴器的Set Screw(M4)(No②)。
3. 从下图的Support Unit中除去固定螺丝(M5-4个)(No③)，(M4-4个)(No④)后，用
卡簧钳除去弹性挡圈(No⑤)后拆卸轴承。请除去Stopper Cushion A的M5-4个(N
o⑥)固定螺丝。
电动机替换时
除去
滚珠丝杠替换
时除去
Support Unit
Stopper Cushion
X-Y Frame
6-25
4. 用24mm扳手固定Lock Nut(No⑦)后，再用18mm扳手旋转Ball Screw进行拆卸
。
5. 拧开Ball Screw (No⑧)固定在X-Frame的固定螺丝后，从X-Frame中拆卸Ball S
crew Nut。
Stopper Cusion A
Snap Ring
Lock Nut (Spnner 24mm)
Spanner 18mm
固定螺丝
Spanner(24mm )
Spanner(18mm )
