Samsung Component Placer SM41 1 Service Manual 12-30 Safety Control & DC Power Board CN1 CN2 CN3 CN4 CN5 CN2 7 CN2 8 CN2 9 CN2 0 CN2 1 CN2 2 CN2 3 CN2 4 CN2 5 CN2 6 CN6 CN7 CN8 CN9 C N 10, 11, 12, 13 14, 15, 16, 17…
Board Ass’y
12-29
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，测试相应板关联设备的动作，确认是否正常
。

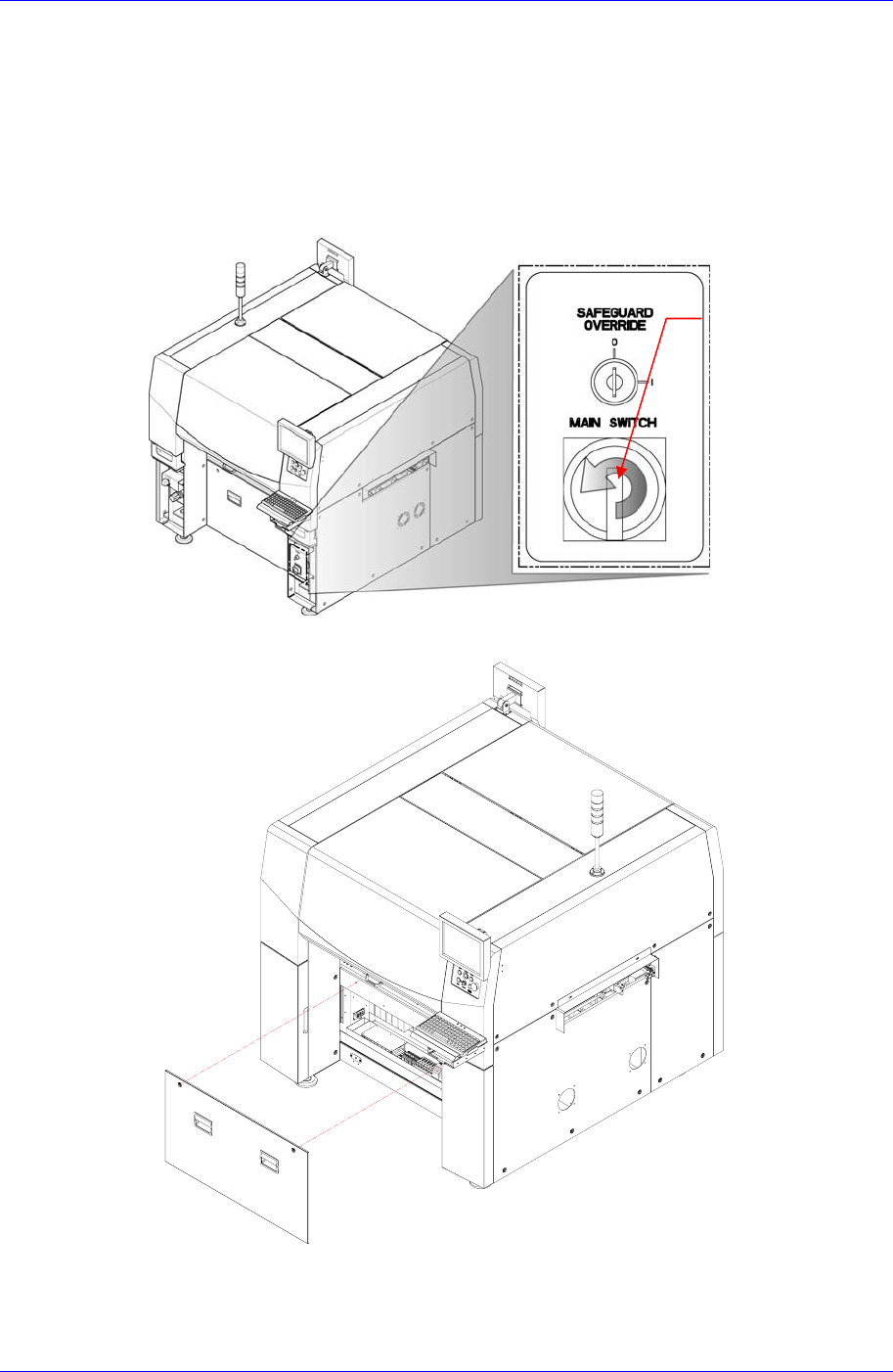

12.4.5. Rear Lower 部
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 利用Driver分离设备后盖。
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
12-30

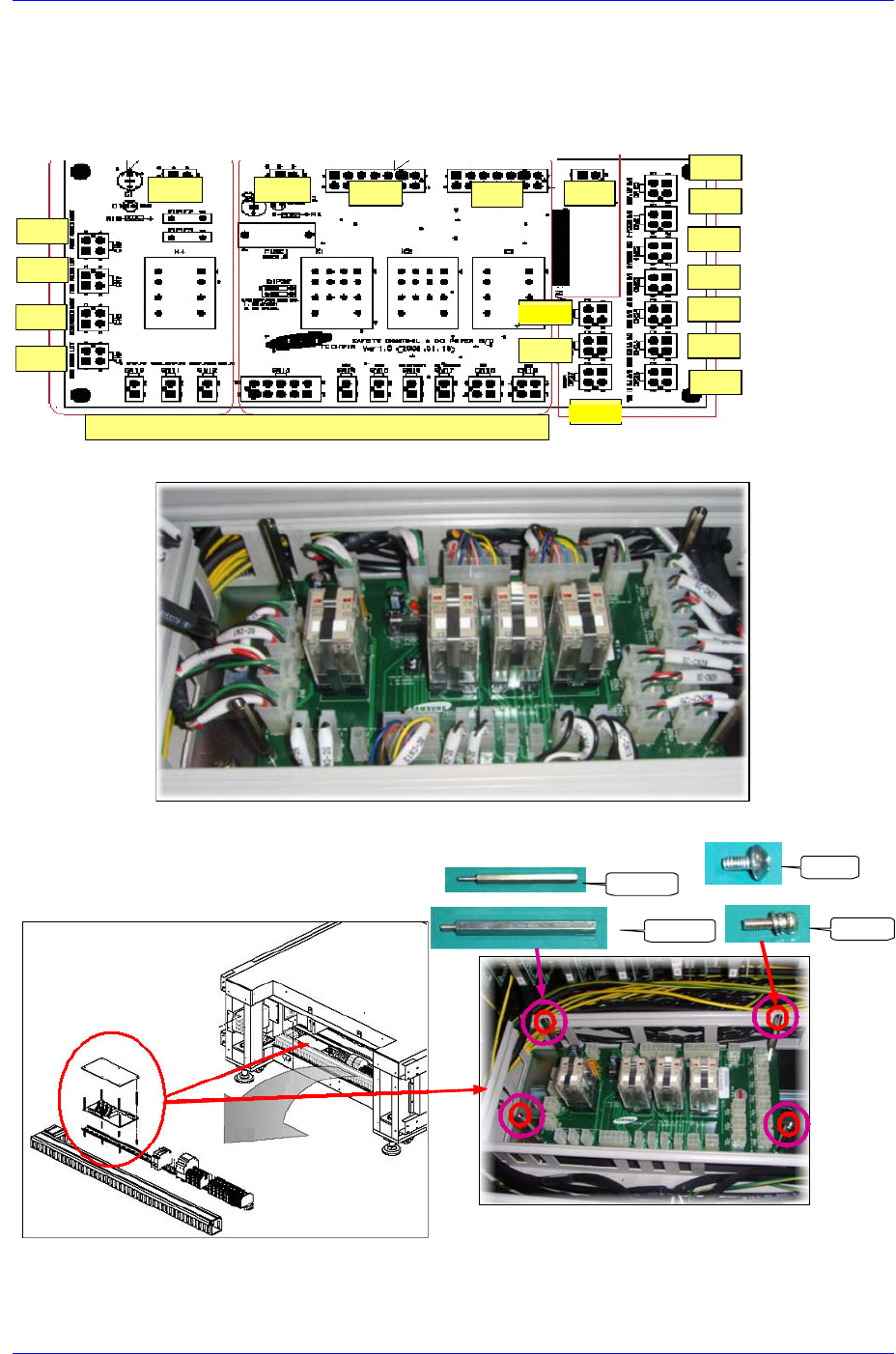

Safety Control & DC Power Board
CN1 CN2
CN3
CN4
CN5
CN27
CN28
CN29
CN20
CN21
CN22
CN23
CN24
CN25
CN26
CN6
CN7
CN8
CN9
CN 10, 11, 12, 13 14, 15, 16, 17, 18, 19
CN27
CN29
SAFETY CONTROL & DC POWER BOARD 본체조립
① SUPPORT M3*30 부착
=> SAFETY CONTROL BOARD
SUPPORT[M3*50]으로 고정
* 플라스틱 커버는 가조립할 것.
M3*30
M3*50
M3*6
M5*10
1. Support M3＊30mm 进行组装
Safety Control Board Support (M3＊50mm)
部
控制面板P/W分配部
SAFETY CONTROL部
FEEDER P/W
SAFETY CONTROL分配部
SAFETY CONTROL & DC POWER BOARD 本体组装
Board Ass’y
12-31

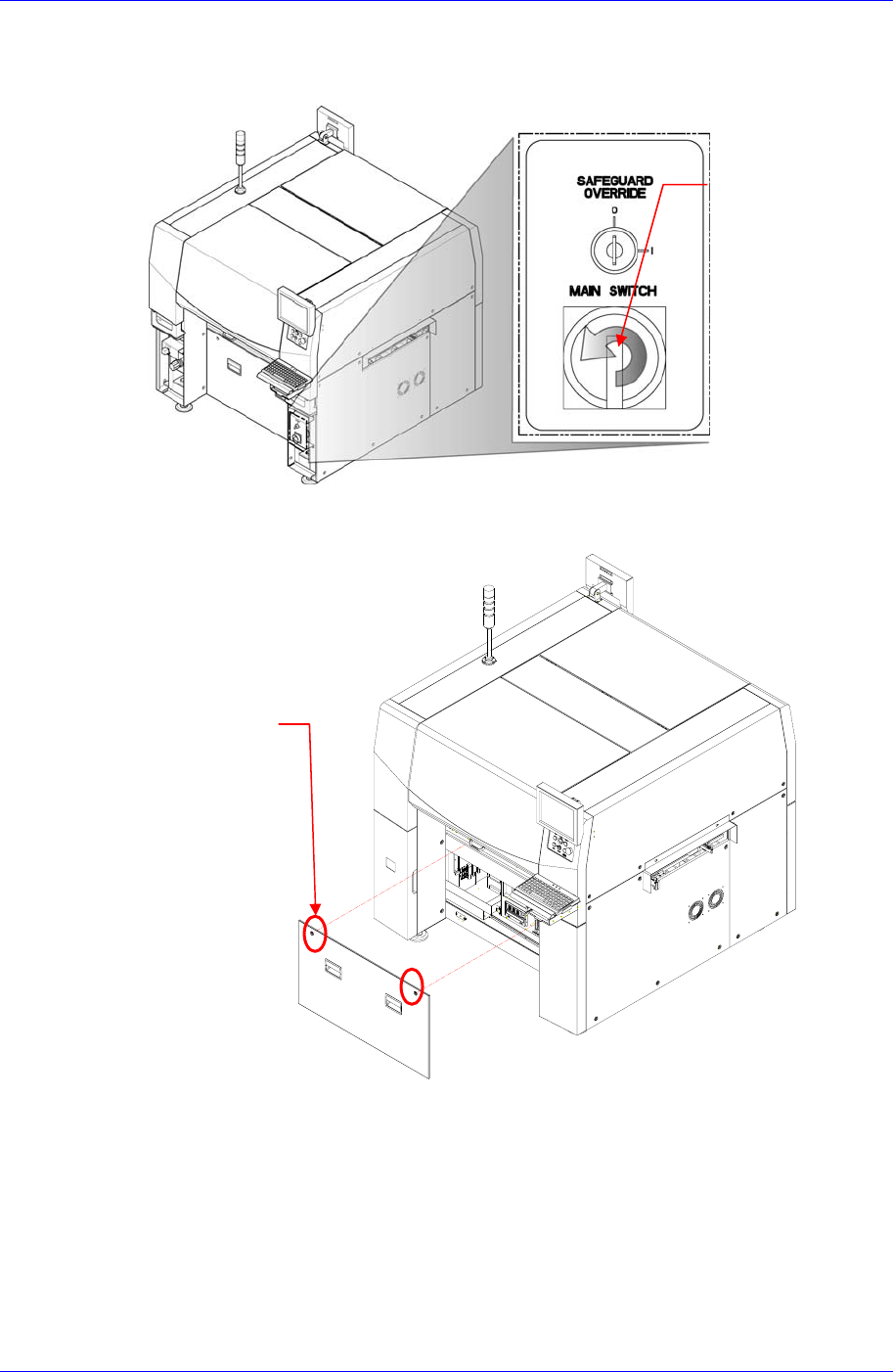

12.4.5.1. Rear lower 部 board 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 用(+)螺丝刀拧开设备正面盖的2个螺丝后拆卸盖。
3. 请分离连接在相应Board的连接器。
Safety Control Board & DC Power Board
4. 利用Driver拧开固定螺丝分离相应Board后替换Board。 (然后执行 No. 6 ~ No. 7 )
Main Switch 关闭方
向(逆时针方向)
Cover的螺丝位置（共2处）
