X-Y Frame 6-27 7. 下图为 Ball Screw 除去方向。拆卸中请注意 Ball Screw 的破损。 警 告 为了维持组装精密度请勿分离组装在 Y-Frame 的 Y Motor Br acket 和 BS Rear Support 。 8. Ball Screw 替换后 , 按照拆卸的倒序组装 Ball Screw 。 警 告 请使用 Torque Wrench ，遵循组装 部位的规定 Torque 进行组 装。不…
Samsung Component Placer SM411 Service Manual
6-26
6. Ball Screw尽量移动到1号方向后，向2号方向倾斜进行拆卸。
Support Unit
Y Stoppe
r
Cushion A
Lock Nut
Snap Ring
Ball Screw
Nut
Screw 分离方向
1
2
Y Motor
Braket
X-Y Frame
6-27
7. 下图为Ball Screw除去方向。拆卸中请注意Ball Screw的破损。
警 告
为了维持组装精密度请勿分离组装在Y-Frame的Y Motor Br
acket和BS Rear Support。
8. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，会严重影响设备的贴装程
度。
Samsung Component Placer SM411 Service Manual
6-28

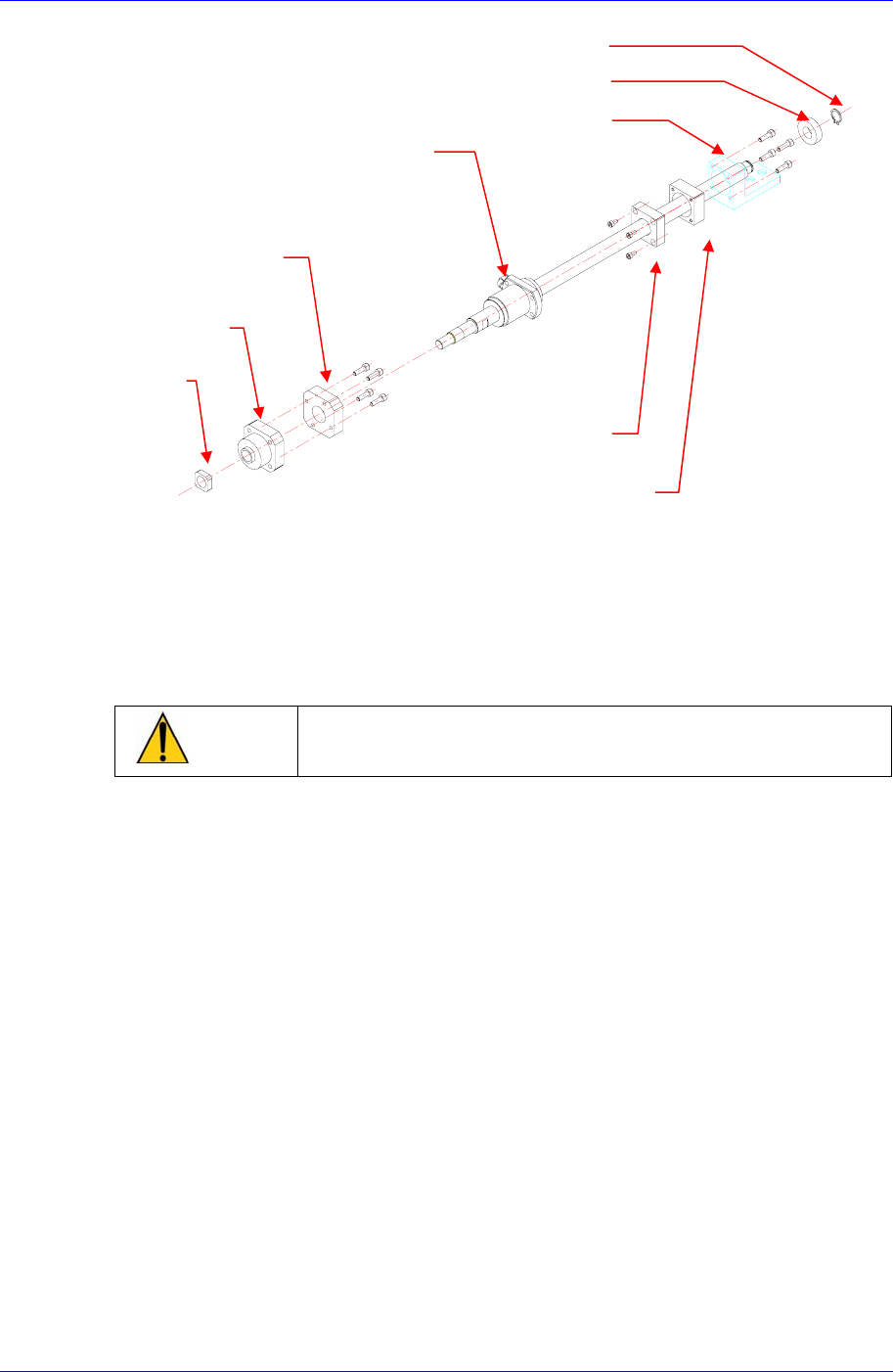

9. 在组装马达的反方向Screw末端把Stopper Cusion B, BRG Housing, Bearing 1E
A部件按顺序组装在 Ball Screw后用Snap Ring固定，然后再用固定螺丝固定S
opper Cusion和 BRG Housing。
.
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，无法保证设备的贴装程度。
10. 用固定螺丝栓紧Rear Support Unit和 BRG Housing，固定好Support Unit。
11. 利用Ball Screw Nut的固定螺丝，把Ball Screw Nut固定到X-Frame。
12. 马达组装方向的Screw末端先插入Ball Screw后Y Stopper Cusion通过组装Y Mo
tor Bracket的FK15，首先用Lock Nut组装Ball Screw后组装FK15和Y Stopper
Cusion。
13. 利用Set Screw，把Y电动机的轴固定到Coupling。此时使 Coupling紧贴到Ball
Screw方向。
14. 完成作业后打开设备正面的总开关，重新启动PC。
15. 同样地执行 “6.2.1.3 Motor & Ball Screw
替换次序
” 的 X轴电动机替换次序
No.8。
18. 必须实行下面的 Calibration。 详细事项请参照 “3.2 Calibration [F9] (3-6 页).
Axis Home Calibration (3.2.1 参考)
Skew Compensation (3.2.2 参考)
Fiducial Camera Scale & Rotation Calibration (3.2.3 参考)
Common X-Y (1
st
) (3.2.4 参考)
Conveyor Calibration (3.2.5 参考)
Lock Nut
Y Stopper Cusion A
Ball Screw Nut
Stopper Cusion B
BRG Housing
Rear Support
Bearing
Snap Ring
FK15
