Samsung Component Placer SM41 1 Service Manual 4-82 4.10. V acuum/Bl ow 4.10.1. V acuum/Blow 问题点发生时代表事例  发生部件吸附关联问题  部件贴装关联问题发生 4.10.2. 必要工具  Blow Setting 齿垢 (J6710006A)  內 4mm Air Hose 150mm  Straight Fitting 4.10.…

100%1 / 532
Head Module
4-81

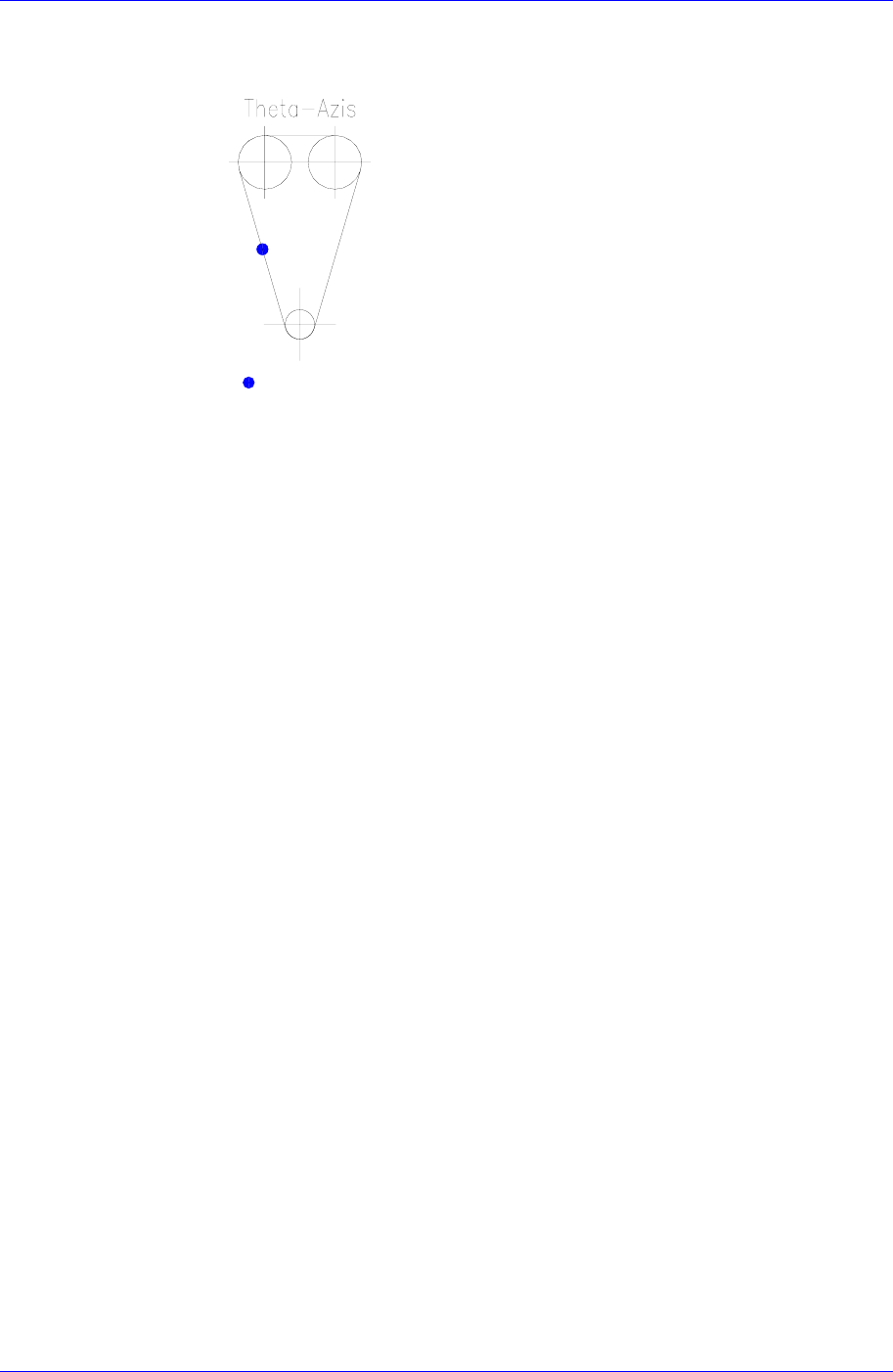

97~370 Hz(9~14N))
没有测定仪的情况下,请参照邻近的其他R轴的同步齿型带进行设置。
10. 打开设备前面的Main Switch,启动 PC
11. 同样地执行到Ball spline 替换次序 No.11~No.13
12. 需要以下 Calibration作业。
Detect Z Offset R Offset Calibration 执行 (请参照3.2.10.2 Head Z / R
Offset Calibration“)
Head Offset Calibration 执行 (请参照3.2.10.4 Head Offset Calibration”)
Fly-Camera Sacle Calibration 执行 (请参照3.2.10.5 Fly Camera Scale
Calibration”)
Fly-Camera Offset Calibration 执行 (请参照3.2.10.6 Fly Camera Offset
Calibration” )
Fly to Fix Camera Offset Calibration 详细的事项请参考3.2.10.7 Fly to Fix
Camera & Fly Runout Offset Calibration (3-61
)
R-Axis Offset Calibration 执行 (请参照3.2.10.8 R-Axis Offset Calibration” )
13. 完成校正后,为确认是否正常贴装部件,请执行测试。
测定位置
Samsung Component Placer SM411 Service Manual
4-82
4.10. Vacuum/Blow
4.10.1. Vacuum/Blow 问题点发生时代表事例
发生部件吸附关联问题
部件贴装关联问题发生
4.10.2. 必要工具
Blow Setting 齿垢(J6710006A)
4mm Air Hose 150mm
Straight Fitting
4.10.3. Vacuum 有关服务次序
4.10.3.1. 确认Main Air压力Setting
请确认Main Air压是否 “0.5Mpa
Blow设置时受Main Air压影响,请务必在Blow设置及Blow确认前把 Main A
ir压设置为“0.5Mpa”
4.10.3.2. Head vacuum level0 Setting
Setting 基准 : -20~20 (mmHg)
请确认各HeadVacuum Level(Current Level)。此时,所有Head Vaccum
态为Off
此操作为Vac uum Blow 设置的基准,如果结果值无法满足此基准, 请重新执
Head Vacuum Level “0” Setting
调整Head I/F Board的可变电阻,使之符合Setting基准。
0.45~0.55Mpa 范围内
压力减小
逆时针方向
压力增加
顺时针方向
Head Module
4-83
为了拆卸Head Side Illuminator Board Connector,先用扳手拧开固定Head Top
Cover的固定螺丝(M2.5-4)后拆卸盖。
1
2
Head Top Cover
