Head Module
4-85
4.10.3.4. Blow 检点
Head Blow Air Pressure Gage中得到压力控制后传达到头部 Air程序的Blow Air通
过Blow Air Inlet引入，再通过Manifold传达到各个Blow Solenoid阀。
Vacuum Air个别通过Manifold传达到Vacuum Solenoid阀。
请使用流量调节阀调整Blow 控制。全体Blow Air Pressure用Head Blow Air Press
ure Gage进行调整。
请把各Solenoid阀配戴的流量调节阀按顺时针方向开放到尽头。
Blow 流量调整 : 流量调节阀full-open
Head Blow Air Pressure Gage 值 : 0.1 ± 0.02 Mpa (正常范围)
Blow Air Module
Samsung Component Placer SM411 Service Manual
4-86
压力超过或达不到0.1MPa时，请咨询本公司指定的C/S公司（STS）或当地代理
店（Local Agent）后采取措施。
警告
用户任意调整Head Blow Air Pressure Regulator时，会对设备的
性能有负面影响。请务必咨询本公司指定的C/S公司（STS）或
当地代理店（Local Agent）后采取措施。
Head Blow Air Pressure
Gauge
Flow control valve
Vacuum Solenoid valve
Blow Solenoid valve
Head Module
4-87
各Head贴装CN040喷嘴后打开个别Head Blow，测定值应处于检查基准以内。 (检
查基准: 84 ~ 138 (mmHg))
如果测定值超出检查基准，如下方法设置Blow。

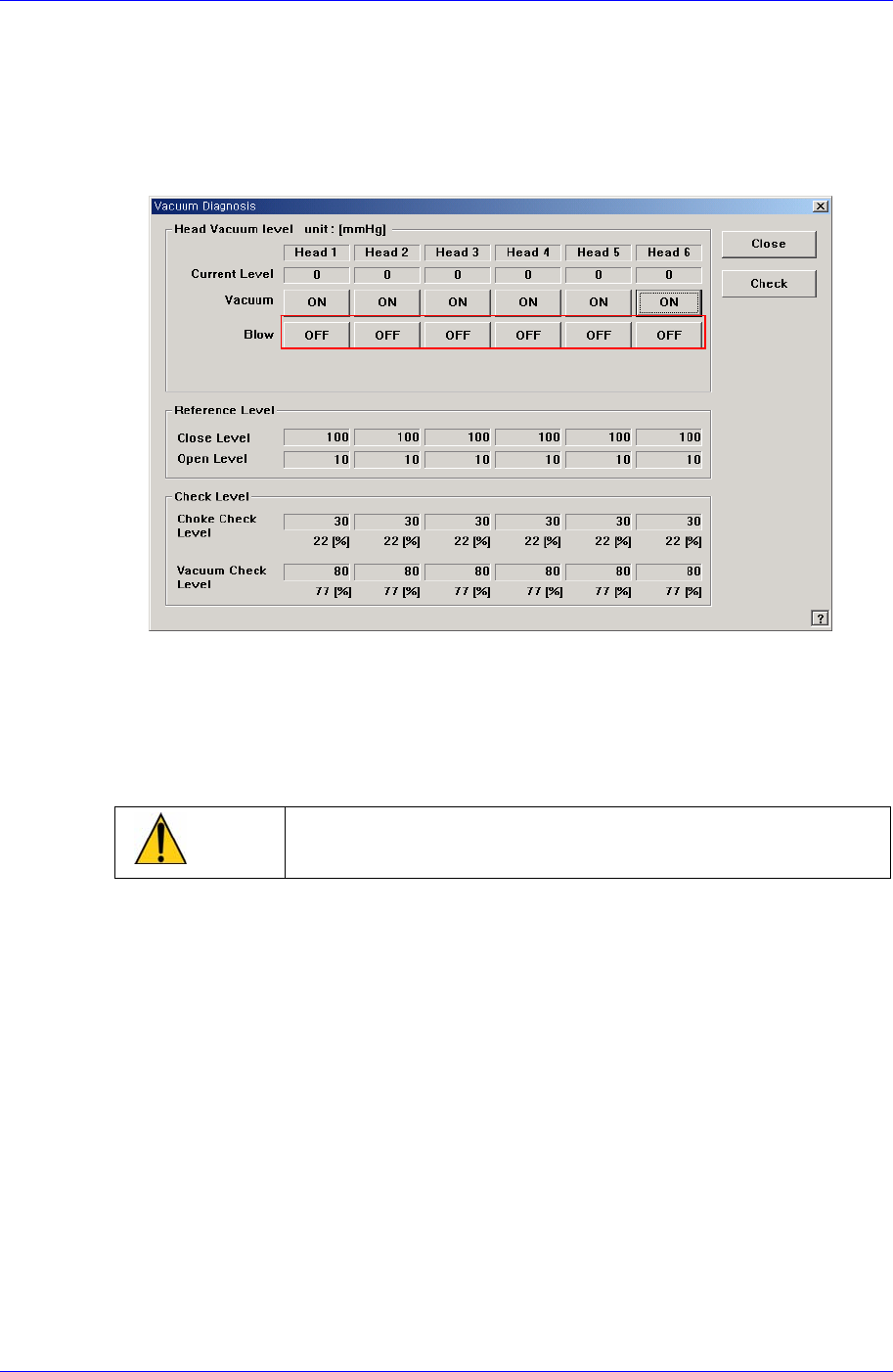

“Vacuum Diagnosis” 对话框中打开所有Head的Blow后，关闭所有Vacuum。
Head #1~#6个别打开Blow，使Current Level值满足设置基准调节Solenoid阀上
的流量调节阀。
(设置基准: 115 ~ 121 (mmHg))
设置完成后，拧紧锁定螺丝。
注 意
如果各Solenoid 阀配戴的流量调节阀不开放到尽头Setting,
可能发生Blow设置值的变动，请务必完全开放后进行设置。
