Samsung Component Placer SM41 1 Service Manual 12-26 2. 为了拆卸 CAN Conveyor Board 和 Convey or Sub I/F Board ，用 (+) 十字螺丝刀 拧开下图中设备右侧面盖的 4 个螺丝后拆卸盖。 3. 为了拆卸 Feeder Control Board, 用（ - ）字螺丝刀拧开设备左，右侧 内部盖的 6 个 螺丝后，拆卸盖。 Main Switc…
Board Ass’y
12-25

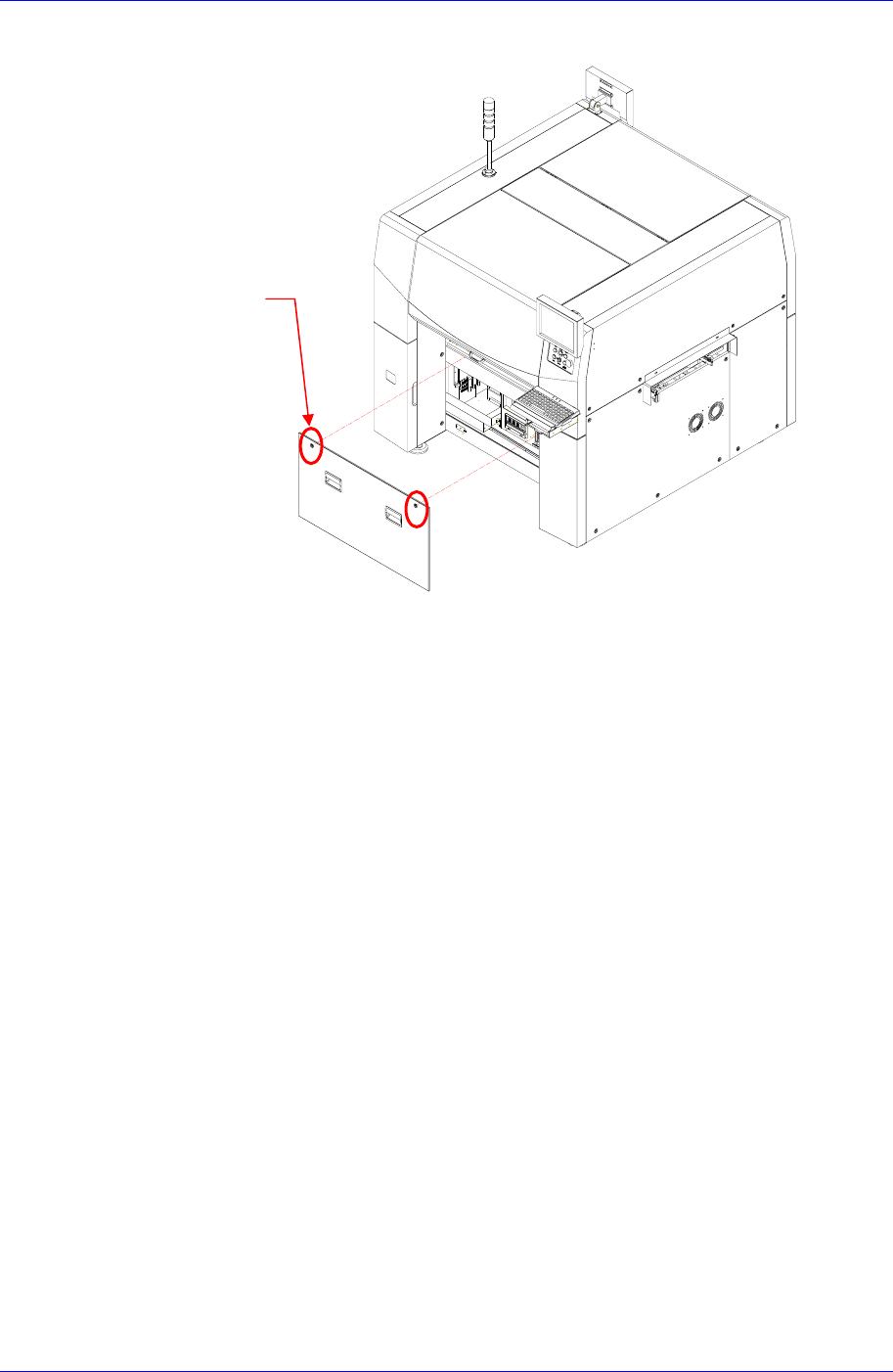

2. 使用(+)十字螺丝刀拧开正面盖上的2个螺丝后拆卸盖。
3. 请分离连接在相应Board的连接器。
4. 利用Driver拧开固定螺丝，分离相应Board后替换Board。
5. 组装时为拆卸的倒序。
6. 打开设备前面的Main Switch后，在前面及后面OP Panel进行操作测试，确认是
否正常。
12.4.4. Rear Upper 部
CAN Conveyor Board
Conveyor Sub I/F Board
Feeder Control Board (Rear)
Feeder Input EXT Board (Rear)
12.4.4.1. Rear upper 部 Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。
Cover的螺丝位置
（共2处）
Samsung Component Placer SM411 Service Manual
12-26

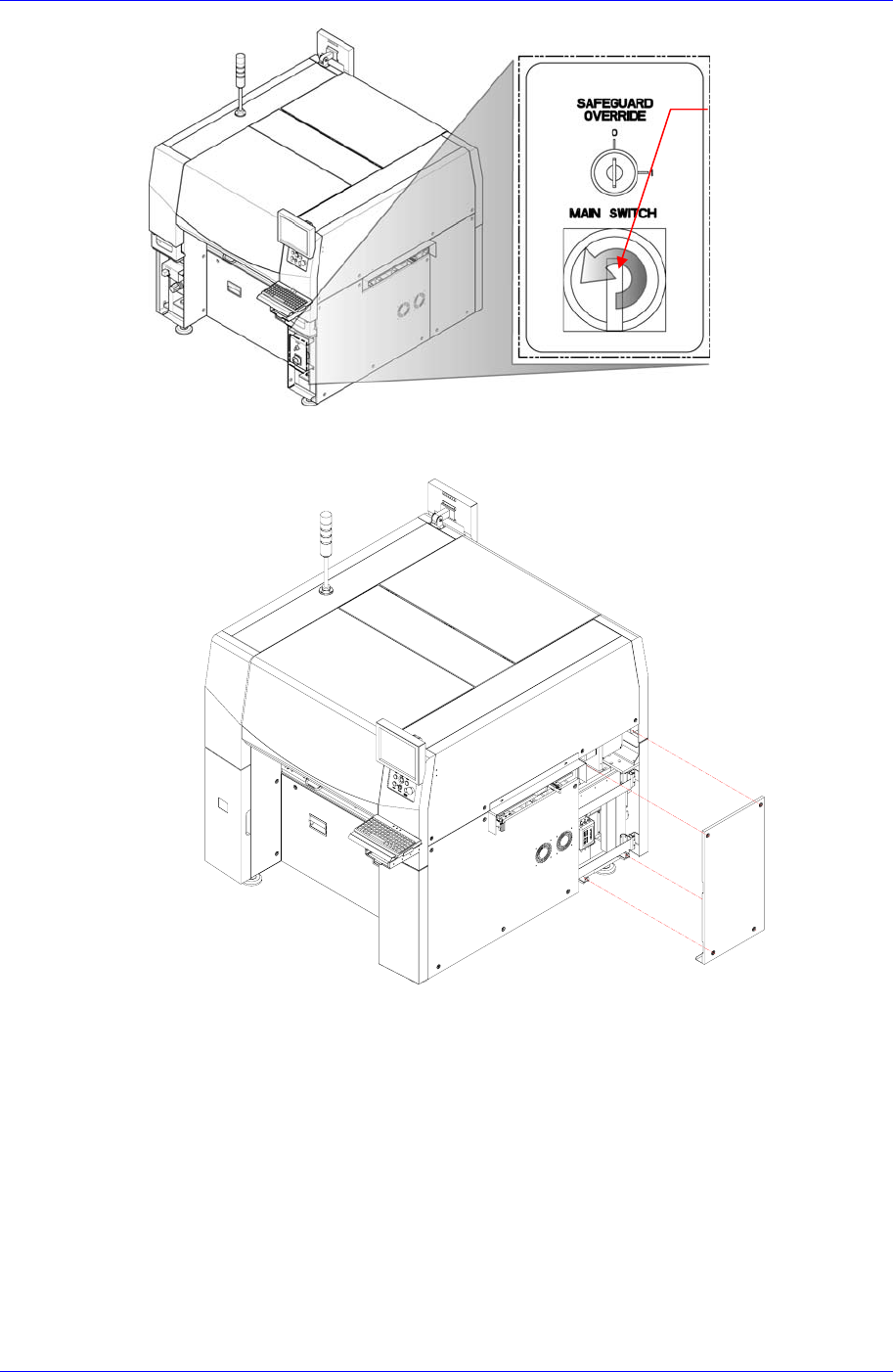

2. 为了拆卸CAN Conveyor Board和 Conveyor Sub I/F Board，用(+)十字螺丝刀
拧开下图中设备右侧面盖的4个螺丝后拆卸盖。

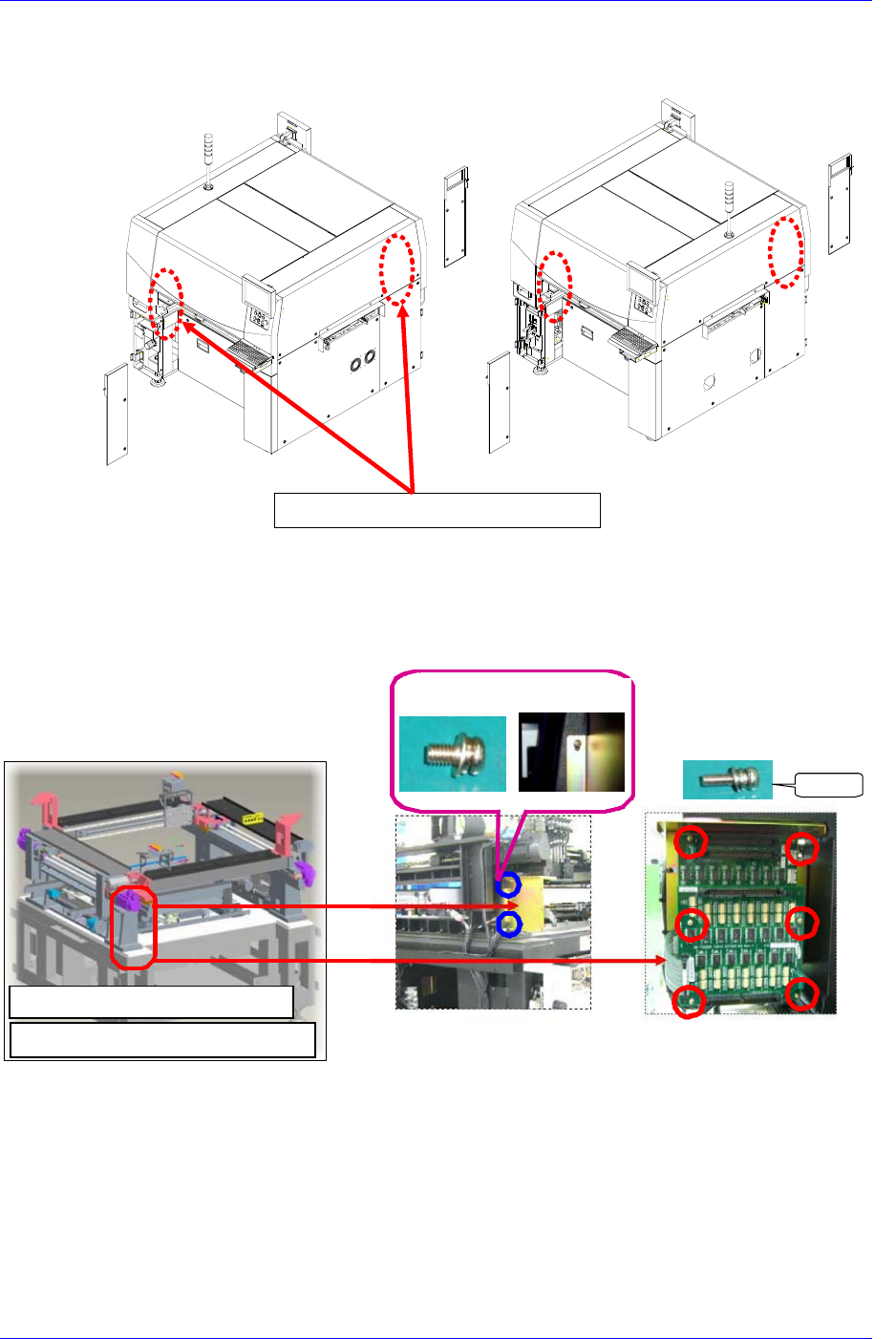

3. 为了拆卸Feeder Control Board,用（-）字螺丝刀拧开设备左，右侧内部盖的6个
螺丝后，拆卸盖。
Main Switch 关闭方
向(逆时针方向)
Board Ass’y
12-27
4. 分离连接在相应Board的连接器。
부착 위치 - 전면기준
①
BRACKETT 조립
SCREW
M4*8으로 2개소체결
②
BOARD 체결
SUPPORT
SCREW
M3*6으로 체결
M3*6
2개소 M4*8 "I" 마킹
CAN CONVEYOR BOARD
FEEDER CONTROL BOARD
Feeder Control Board 位置
1. Bracket 进行组装
(M4-2个)
2. Bracket 进行组装
Support Screw (M3-6mm)
M4-8mm 2个“I” Marking
附着位置-正面基准
