Samsung Component Placer SM411 Service Manual
5-62

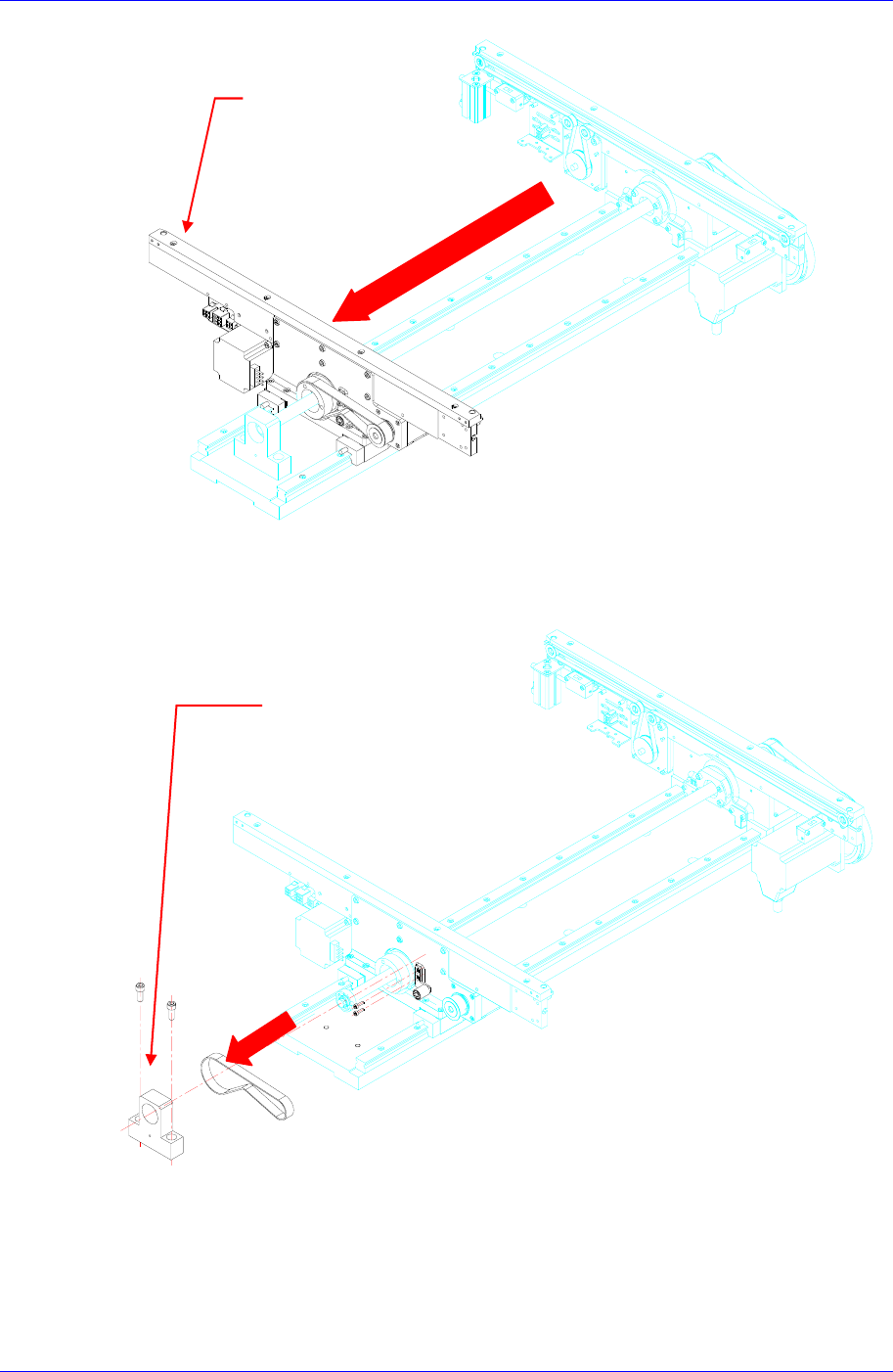

5. 拧开下图中固定Support Unit的固定螺丝(M6-2个)，如下图进行拆卸后更换Timing
Belt。
6. 替换Timing Belt后，请按拆卸的逆序进行组装
7. 调节Tension Bracket的固定螺丝（M3-2个）来调整BELT_WIDTH_SYNC Tension.
Tension基准值请参考 “Table 5-1( 5-67
页
)”。
5, 8号Timing Belt的更换
Timing Belt 제거 방향
Support Unit
Entry Rail Assy
Conveyor & BUT
5-63
1. 请执行 “5.6.2
更换
Timimg Belt
时预先执行步骤
2. (5-54
页
)”。

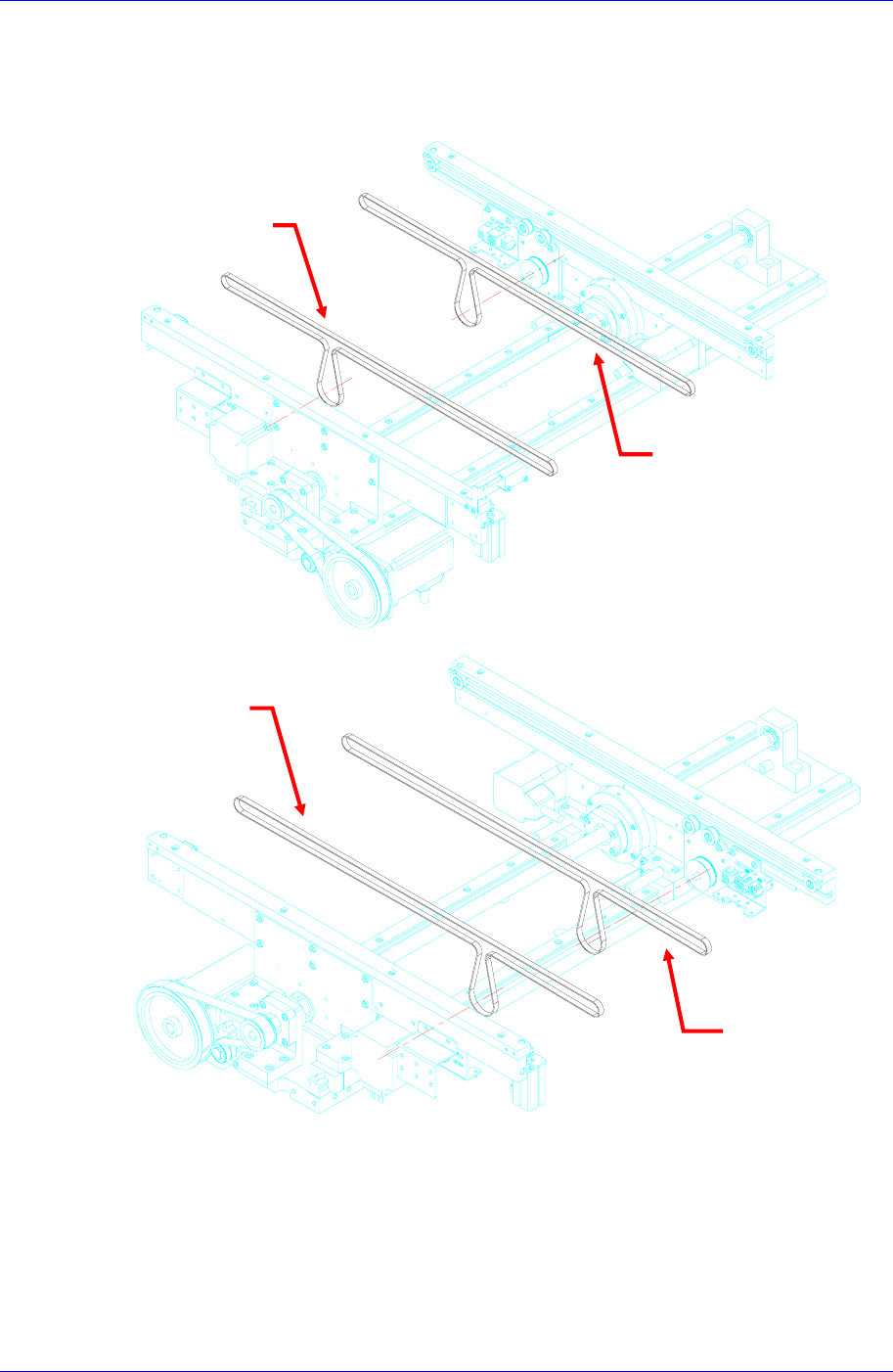

3. 利用下图的对应Timing Belt橡胶弹性，无需另外的部件分解步骤手动进行分离。
2, 4, 6号Timing Belt的更换
1. 请执行 “5.6.2
更换
Timimg Belt
时预先执行步骤
2. (5-54
页
)”。
3. 利用下图的对应Timing Belt橡胶弹性，无需另外的部件分解步骤手动进行分离.
EXIT STATION
ENTRY STATION
8号 Timing Belt
8号 Timing Belt
5Times New Ro
man
Timing Belt
5号 Timing Belt
Samsung Component Placer SM411 Service Manual
5-64
WORK ZONE
2号 Timing Belt
6号 Timing Belt
4号 Timing Belt
6号 Timing Belt
