Head Module 4-33 利用夹具或 , 者与前面固定输送机 架子平行，对准摄像机十 字线。 12. 请确认摄像机照明状态 (Outer 照明 ) 。 13. 设置 ANC Fiducial Mark 1,2 号坐标，确认 Fiducial Data 。 OUTER
Samsung Component Placer SM411 Service Manual
4-32
8. 请替换并组装需要替换的部件。组装为拆卸的倒序。
9. 使用与Mirror Arm Left Ass’y同样的方法拆卸及组装Mirror Arm Right Ass’y
。
10. 组装时， 用固定螺丝把照相机组装在照相机clamp中。此时，拧松固定螺丝，
连接影像电缆。
11. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 ‘SMVision’ 窗
Force 测定时测定方向

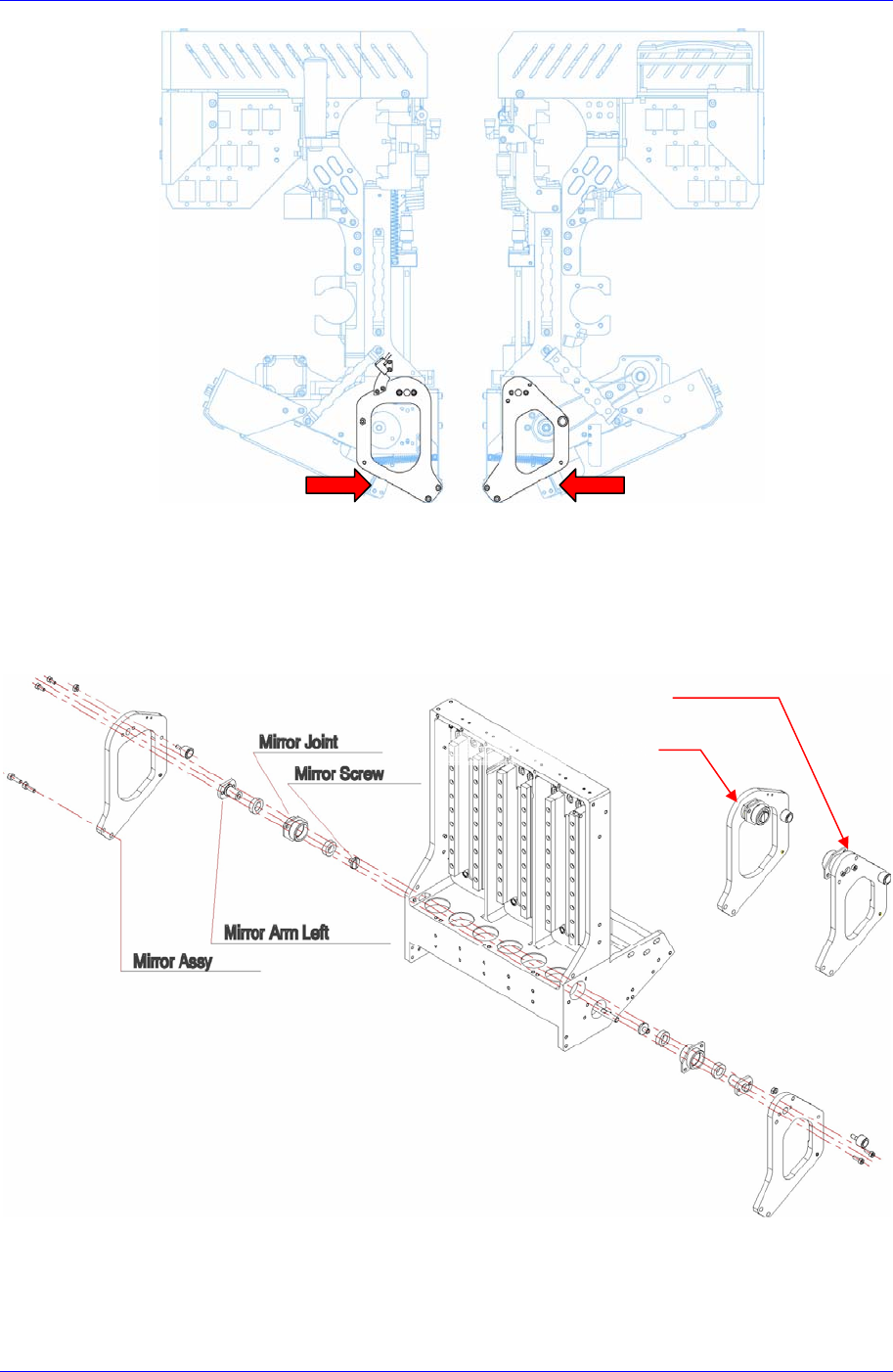

Mirror Arm Left Assy
Mirror Arm Right Assy
40~80 kgf
Head Module
4-33
利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。

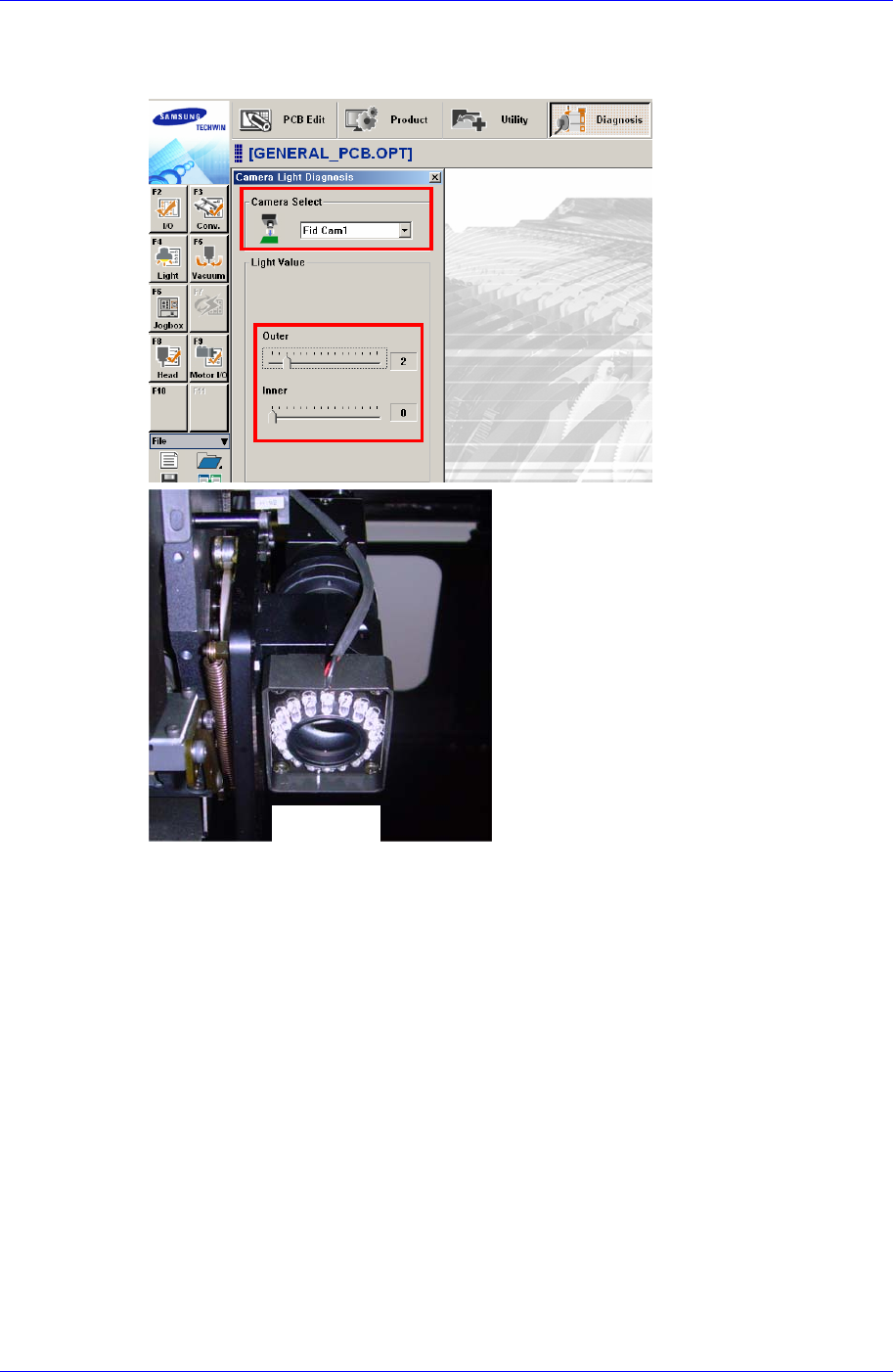

12. 请确认摄像机照明状态 (Outer 照明)。

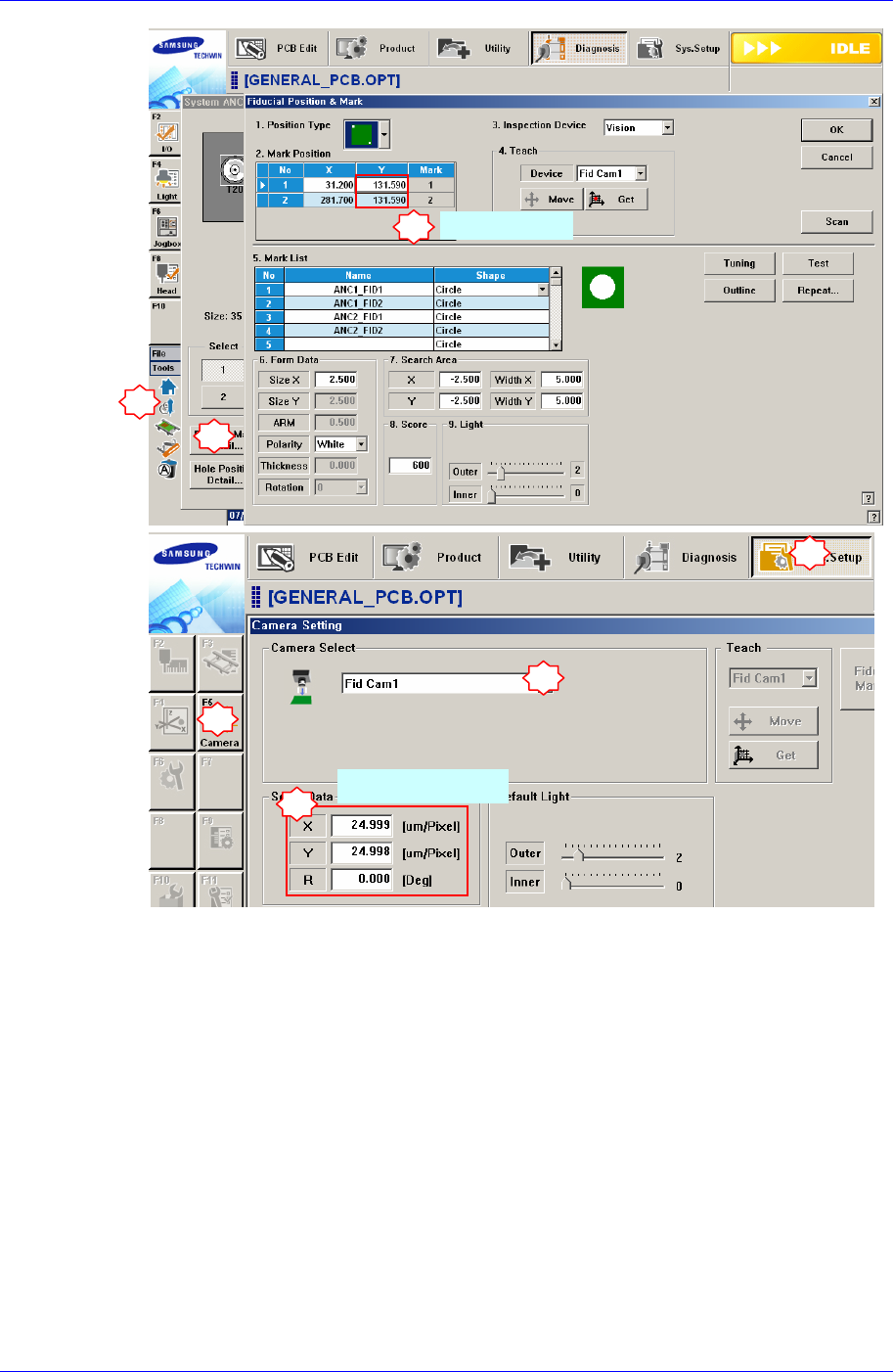

13. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data。
OUTER
Samsung Component Placer SM411 Service Manual
4-34
14. 需要以下的Calibration作业。
Camera & Offset 校正过程中，请执行 Fiducial Camera Scale Calibration 和
Fiducial Camera Offset Calibration. 详细的事项请参考 “3.2.3 Fiducial
Camera Scale“ 和 “3.2.10.1 Fiducial Camera Offset Calibration”
15. 完成校正后,为了确认是否正常贴装部件，请执行测试。
1
2
3
确认Y1, Y2值
1
2
3
4
确认Fiducial Data
