Samsung Component Placer SM41 1 Service Manual 4-50 6. 利用扳手除去所要替换的电动机连接螺丝 (M4-4 개 )(No ① ) ，往下分离电动机。 7. 请除去 R 轴同步齿型带。  只替换同步齿型带时，请在此状态下进行替换。  替换同步齿型带时，利用测定仪，设置张力的方法如下。 à 利用 Unitta 测定仪，在皮带中央测定同步齿型带的张力。 ( 检查基准 - 297~…

Head Module

4-49

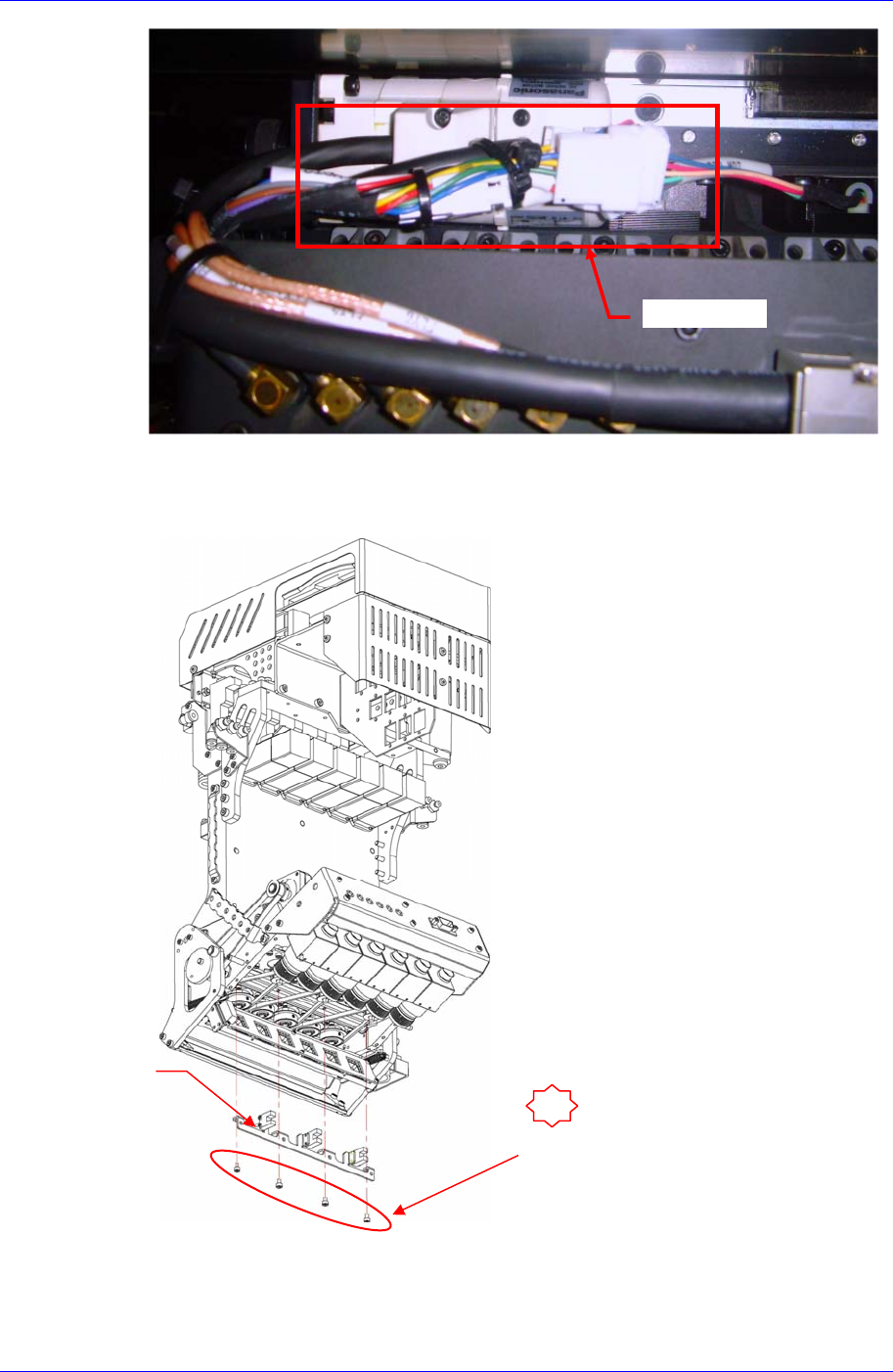

5. 为了作业方便，请分离 R轴辅助home sensor Bracket。为此，首先除去固定螺

丝(M3-4个) (No①)。

电缆连接器

Sensor Bracket

固定螺丝

R轴辅助home

sensor Bracke

Samsung Component Placer SM411 Service Manual

4-50

6. 利用扳手除去所要替换的电动机连接螺丝(M4-4개)(No①)，往下分离电动机。

7. 请除去R轴同步齿型带。

 只替换同步齿型带时，请在此状态下进行替换。

 替换同步齿型带时，利用测定仪，设置张力的方法如下。

à 利用Unitta测定仪，在皮带中央测定同步齿型带的张力。 (检查基准 -

297~370 Hz(9~14N))

à 没有测定仪的情况下，请参照邻近的其他R轴同步齿型带张力进行设置.

8. 替换电动机时，首先要从电动机分离电动机R轴皮带轮2。为了从电动机分离皮

带轮，请利用扳手除去2个Set Screw

Timing Belt

Motor Plate

Isolator

Pulley

测定位置

Head Module

4-51

9. 分离Motor Plate及Isolator时，请利用扳手除去连接螺丝后替换电动机。

10. 组装时为拆卸的倒序。组装 R轴皮带轮2时请参照下图。

11. 请务必如下图设置R轴home sensor dog和R轴辅助传感器dog。(sensor dog和传

感器中心整列)

1. 해당 헤드의 请确认Z1/Z2, Z3/Z4, Z5/Z6的Nozzle Slot是否一致。

R轴home sensor dog

(Top View)

R轴辅助传感器dog

(Bottom View)

Isolator

Motor Plate

R-Axis Pulley

Set Screw
