Samsung Component Placer SM411 Service Manual
4-64
4.8.4. 电动机替换次序
1. 请执行同步齿型带替换次序 (No.1~No..5)。

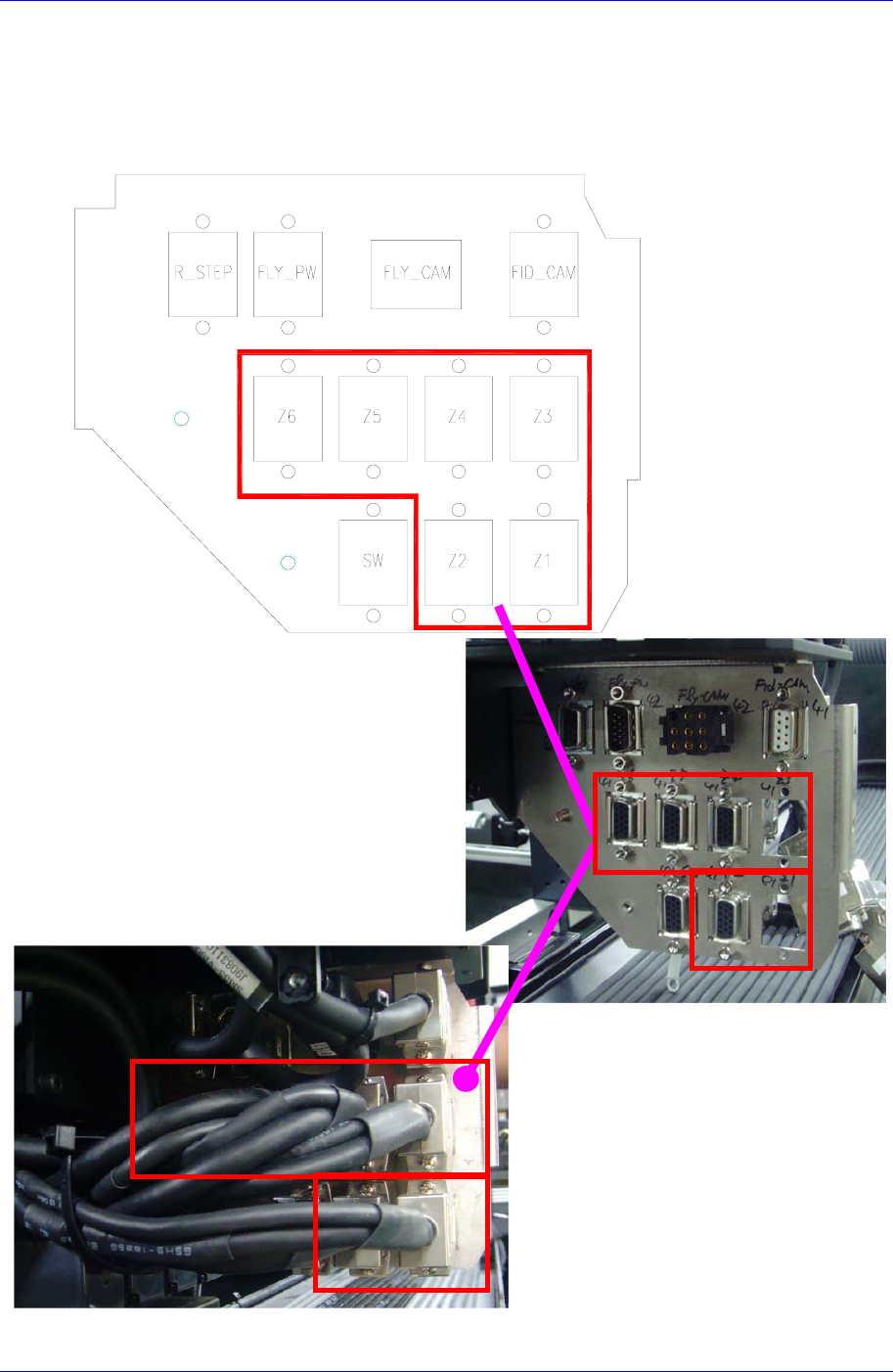

2. 分离连接在Z轴电动机的电缆。残照下图，请分离所要替换的电动机有关的电
缆。
Head Module
4-65

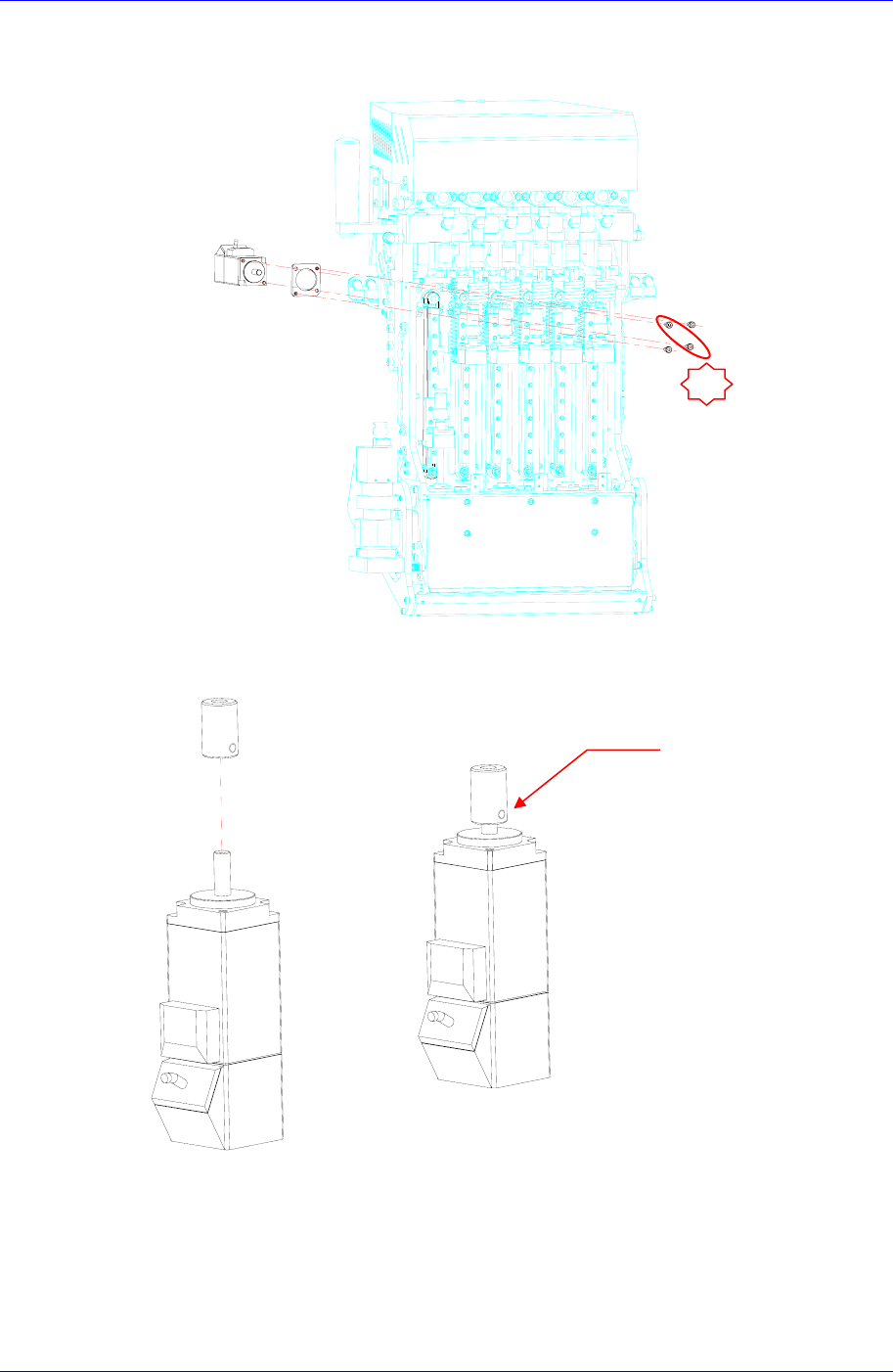

3. 分离马达时，拧开固定螺丝(M3-2个) (No①)后分离马达. 调整Timing Belt的
Tension时，需要拧开所有的固定螺丝（M3-4个）后进行调整。
4. 利用扳手除去Set Screw后分离电动机皮带轮。
5. 如下图把皮带轮组装到电动机上，重新连接电动机电缆。
Set Screw
1
Samsung Component Placer SM411 Service Manual
4-66
6. 利用固定螺丝（M3-4个）把马达固定在Head机体上。之后，参考更换同步齿形
带的8号措施组装同步齿形带。
7. 完成，则打开设备前面的Main Switch，启动PC。
8. 确认Ball spline Nut周边有无污渍，利用真空清扫仪清扫干净。如果 Ball splin
e Nut中流入污渍，将影响到设备的性能。
9. 请执行b “4.8.3 Timing belt
替换次序
””的6号Z相的搜索过程。
10. 需要以下 Calibration作业。
Detect Z Offset 执行 (请参照 “3.2.10.2 Head Z / R Offset Calibration“ )
请确认ANC是否正常工作。
Head Offset Calibration 执行 (请参照 “3.2.10.4 Head Offset Calibration” )
Fly-Camera Sacle Calibration 执行 (请参照 “3.2.10.5 Fly Camera Scale
Calibration” )
Fly-Camera Offset Calibration 执行 (请参照 “3.2.10.6 Fly Camera Offset
Calibration” )
11. 确认马达驱动器的电源是否有异常。没有另外的Display窗口只能用驱动器上面
中间的LED1的亮灯状态来确认电源是否有异常。（只有开启设备的READY S
witch状态下才能供应驱动器的电源）
12. 为确认是否正常贴装部件，请执行测试。
1.5 m
m
