X-Y Frame 6-25 4. 用 24mm 扳手固定 Lock Nut(No ⑦ ) 后，再用 18mm 扳手旋转 Ball Screw 进行拆卸 。 5. 拧开 Ball Screw (No ⑧ ) 固定在 X-Fr ame 的固定螺丝后，从 X-Frame 中拆卸 Ball S crew Nut 。 Stopper Cusion A Snap Ring Lock Nut (Spnner 24mm) Spanner 18mm 固…
Samsung Component Placer SM411 Service Manual
6-24

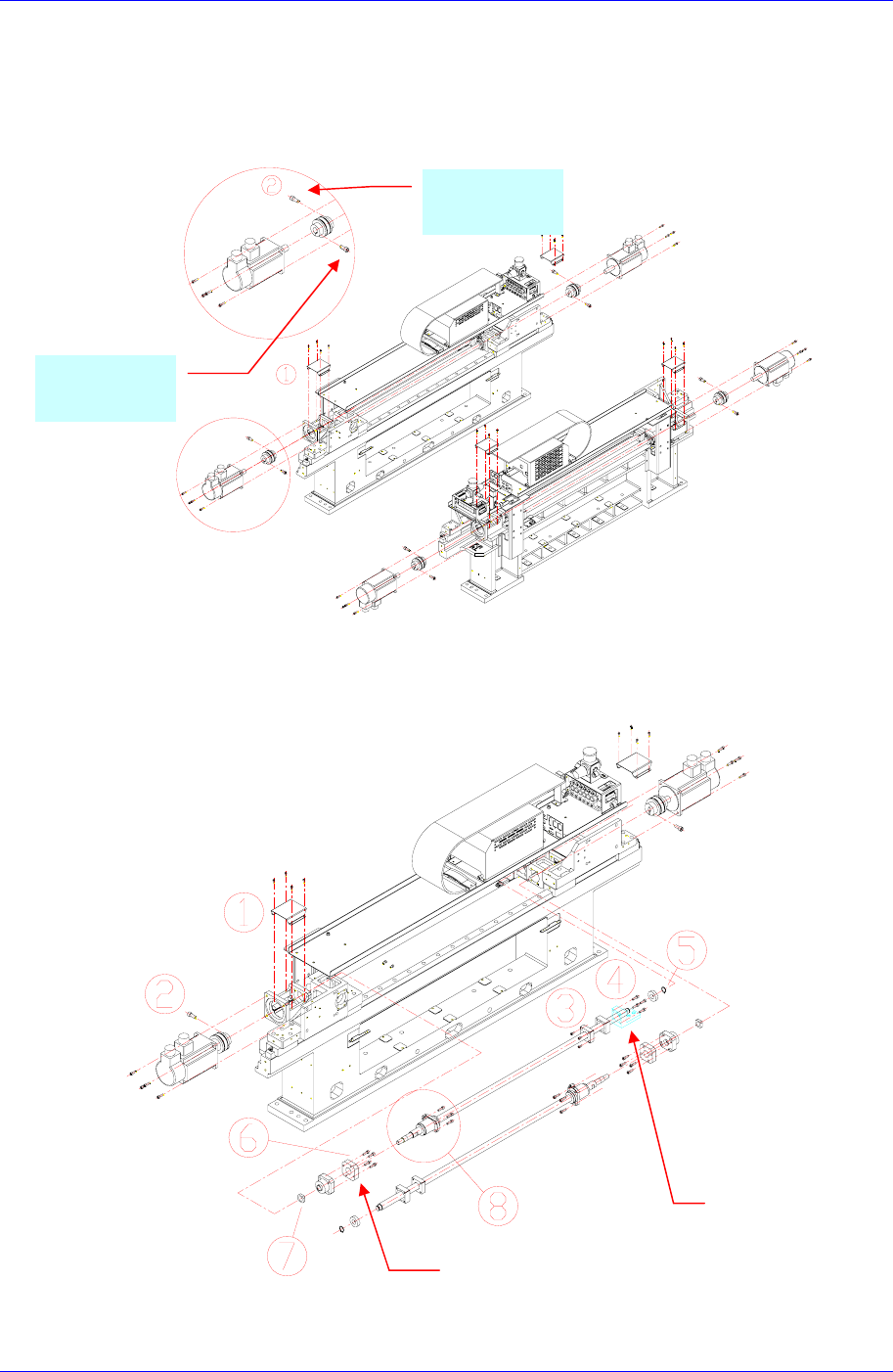

滚珠丝杠替换次序
1. 同样执行马达更换步骤No.1, No.2。
2. 除去下图中的Motor Braket Cover Screw(M4-4个)(No①)后，除去连接Y轴马达
和滚珠丝杠的联轴器的Set Screw(M4)(No②)。
3. 从下图的Support Unit中除去固定螺丝(M5-4个)(No③)，(M4-4个)(No④)后，用
卡簧钳除去弹性挡圈(No⑤)后拆卸轴承。请除去Stopper Cushion A的M5-4个(N
o⑥)固定螺丝。
电动机替换时
除去
滚珠丝杠替换
时除去
Support Unit
Stopper Cushion
X-Y Frame
6-25

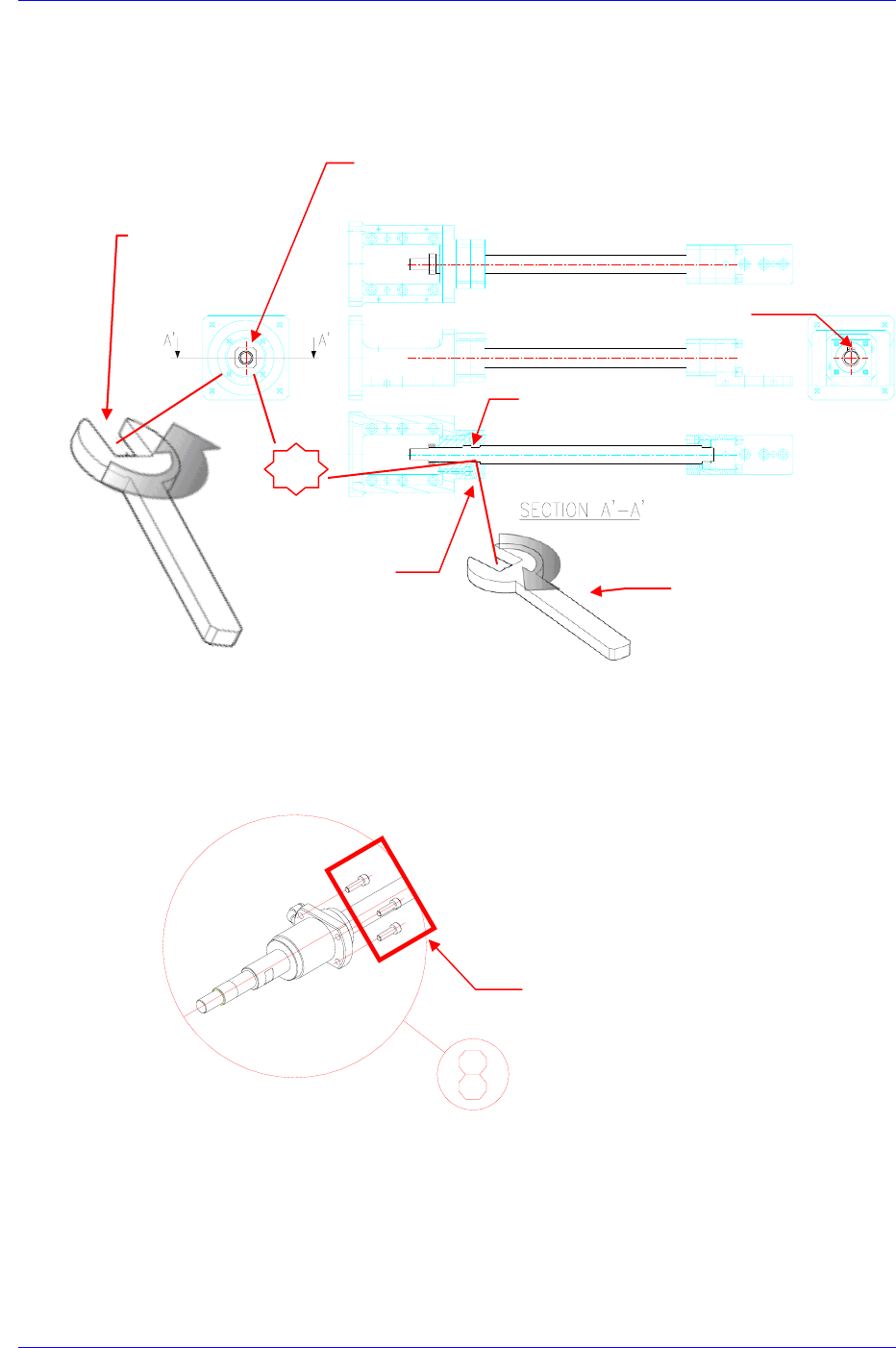

4. 用24mm扳手固定Lock Nut(No⑦)后，再用18mm扳手旋转Ball Screw进行拆卸
。
5. 拧开Ball Screw (No⑧)固定在X-Frame的固定螺丝后，从X-Frame中拆卸Ball S
crew Nut。
Stopper Cusion A
Snap Ring
Lock Nut (Spnner 24mm)
Spanner 18mm
固定螺丝
Spanner(24mm )
Spanner(18mm )
7
Samsung Component Placer SM411 Service Manual
6-26

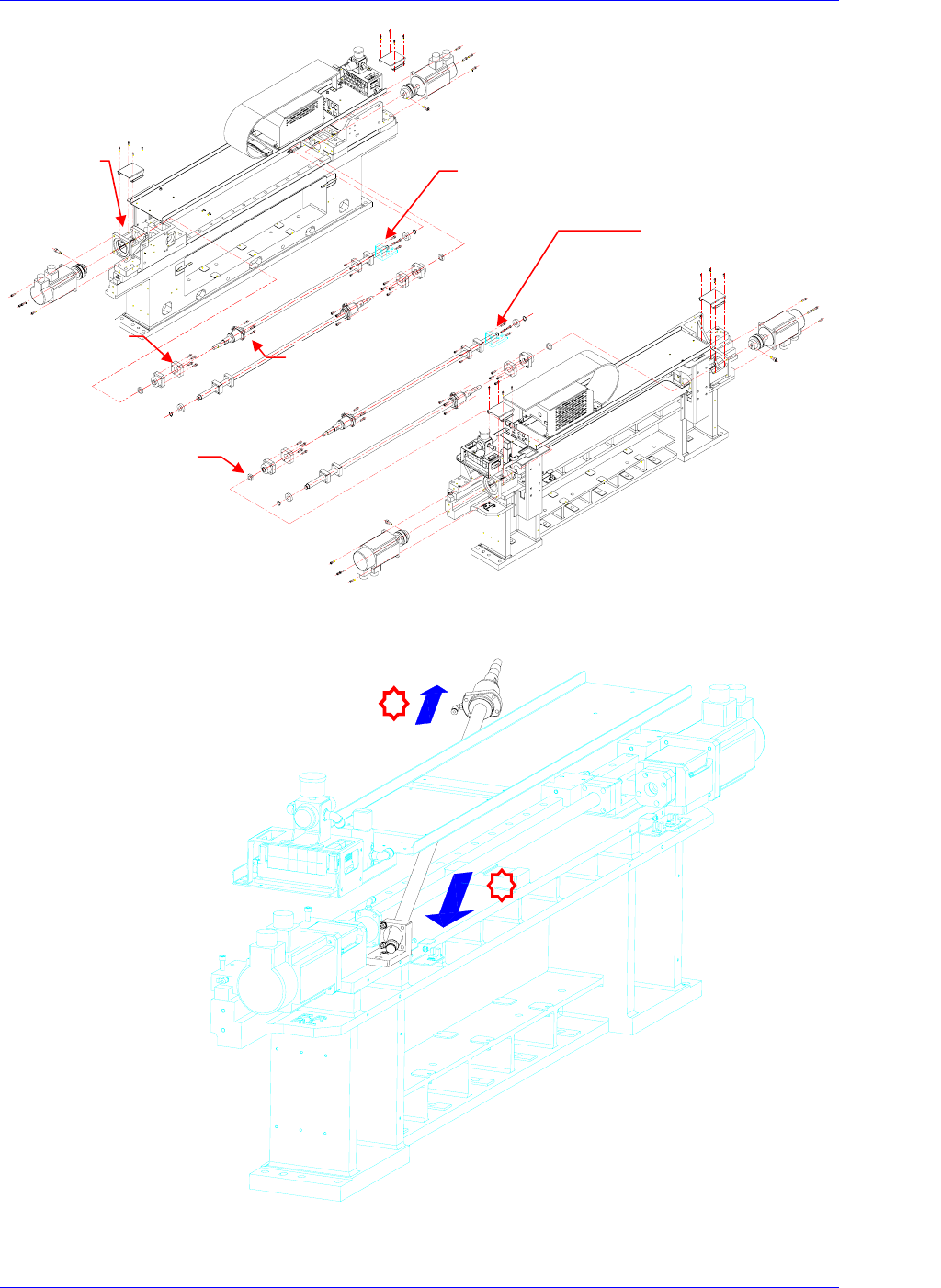

6. Ball Screw尽量移动到1号方向后，向2号方向倾斜进行拆卸。
Support Unit
Y Stoppe
r
Cushion A
Lock Nut
Snap Ring
Ball Screw
Nut
Screw 分离方向
1
2
Y Motor
Braket
