YV100II维修手册.pdf - 第15页
第 三章 调整 3 - 3 简介 此章描述了如 何 检查系统 机 械及电气 操 作与必要 时如 何调整机器。大多 分调整通 过 使用命 令或 V I OS 软件中维护管 理 器（ 3 / M A I N T E /M ） 中的调整工 具平台来执行 。 调整需要 操 作管理器 与 数据管 理 器 中 的操作与数据 编 辑。以 下提供系 统 维护管 理 器各部 分 的主要 描 述。 注意 各部分 中 的 可 选项 目 信息 可 通过 按下 …
第三章 调整
第三章 调整
3-2
第三章 调整
3-3
简介
此章描述了如何检查系统机械及电气操作与必要时如何调整机器。大多
分调整通过使用命令或 VIOS 软件中维护管理器（ 3/MAINTE/M）中的调整工
具平台来执行。调整需要操作管理器与数据管理器中的操作与数据编辑。以
下提供系统维护管理器各部分的主要描述。
注意
各部分中的可选项目信息可通过按下[F1]键即可见操作显示器上的帮助
信息。
第三章 调整
3-4

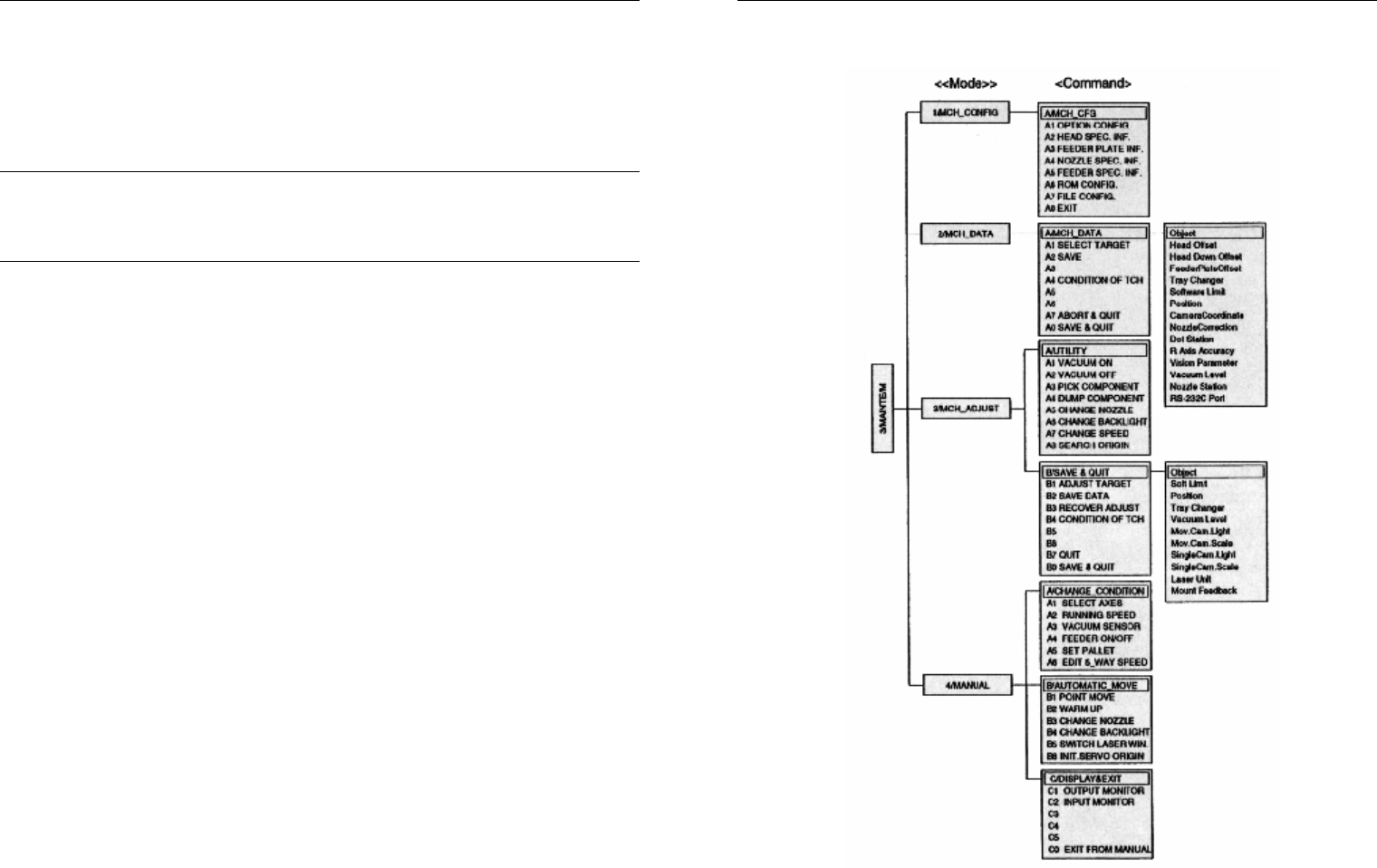

l 系统维护管理器的各部分及命令
第三章 调整
3-5
1. 机器配置模式
系统维护管理器中的机器配置（3/1/MCH_CONFIG）模式可用于设置贴
片机的选项，及检查各种特定数据。当选择<3/1/MCH_CONFIG>并按回车键
时，以下窗口出现。此模式中的各项信息，可按[F1]键即显示于操作显示器上。
l 机器配置模式的菜单项
小心
机器配置数据在机器运输前根据所提供机型已经适当设定，一般不必作
改变。然而，当增加配置或改变功能时须作必要的设置。
关机重开后机器配置数据的改变生效。
第三章 调整
3-6
2. 机器数据编辑模式
在机器数据编辑（3/2/MCH_DATA ）模式，可编辑贴片机各项机器数据
或相关选项。当选择<3/2/MCH_DATA>-<A1 SELECT TARGET>并按回车键
时，以下菜单显示。选择各项可显示当前机器数据设置。
l 机器数据编辑模式的菜单
注意
尽管可以以示教或键盘直接修改机器数据，我们仍然建议使用机器
调整模式（3/3/MCH_ADJUST）中的调整工具或编辑屏幕。
在口令设置中，机器数据编辑模式高于机器调整模式，换句话说，
机器数据编辑模式可更好地避免不正确的修改。
