第三章 调整
3-73
3.2.2. 调整焦距与镜头光圈
欲调整焦距与镜头光圈，需使用 YAMAHA 提供的一种常用工具（焦距调节
器：KM1-M8803-000）。 并 按以下步骤操作。
第一步 在一号头上联接 33 或 34 型吸嘴。
使用 CHANGE NOZZLE 命令更换吸嘴。如果机器没有自动换嘴站，按下急
停按钮，然后手动更换吸嘴。
警告
当你执行“换嘴”命令时，工作头快速向换嘴站移动。确保身体各部位处于
机器可移动范围之外。
第二步 按下急停按钮，并准备调整。
1 取下供料器前导向板。此导向板在两端以螺栓固定。松开导向板后可看
到镜头光圈。如果使用了换料车，则将其取下。
2 轻微松开光圈调节环与镜头支座的固定螺钉。
3 将焦距调节环调节至最小距离并固定。
4 将光圈调节至“F2”并固定。
5 准备焦距调节工具。
l 准备调节复合光学镜头
第三章 调整
3-74
第三步 执行“复合镜头”-“焦距与光圈”命令。
1 选择<3/3/B1 ADJUST TARGET>-“Multi Camera”-“Focus & Iris”并按回车
键。
2 选择“Use”以使用专用工具。
3 选择欲调节的镜头。
第四步 在一号头上吸取焦距调节工具。
1 检查急停按钮是否已按下。
2 按下图在一号头上吸取焦距调节工具，刻度面向下。
l 吸取焦距调节工具
第五步 取消急停。
确保安全，松开急停按钮并按 YPU 上的[READY]键。
第六步 确保安全，再次按下回车键。
工作头移动并重复通过复合镜头上方。焦距调节工具影像与亮度曲线显
示于光学显示器上。
第七步 调节焦距与光圈。
旋转镜头支座与光圈调节环，寻找焦距调节工具上-1 至 6 范围内显示清
晰图像的焦距。
l 焦距调节与高度曲线
第三章 调整
3-75
警告
在焦距与光圈调节过程中工作头在复合镜头上重复移动。一定小心不要
让身体的任一部位接触移动的工作头。在操作镜头支座与焦距调节环时确保
按下急停按钮。（ 欲 检查调节结果，取消急停并恢复影像获得。）
第 八 步 当 调 节完成后按回车键或[ESC]键。
根据显示于操作显示器上的信息操作，此调节过程中无机器数据需保存。
第九步 锁紧固定螺栓并安装供料器前导向板。
1 取下焦距调节工具。
2 锁紧镜头支座与光圈调节环的固定螺栓。
3 当第二步已取下供料器前导向板，在此重新安装。
注意
不要将螺栓锁得过死。锁紧固定螺栓后重新检查焦距。
第三章 调整
3-76
3.2.3. 调整发光度
欲 调 节 发 光 度 ，需使用 YAMAHA 提供的专用调光工具
（KM1-M8806-000）。 当 得 到 显示影像后，可调节位于机器前下方的光学驱动
板上的调节片。
第一步 执行“Multi Camera”-“Brightness Level”命令并按回车键。
1 选择<3/3/B1 ADJUST TARGET>-“Multi Camera”-“Brightness Level”并按
回车键。
2 在 LED 类型窗口中选择“Going on and off”。
3 在专用工具窗口中选择“Use”
4 选择欲调节的镜头号并按回车键。
第二步 按急停键吸取发光度调整工具。
在一号头上吸取发光度调整工具，双色面向下，双色的分界线接近平行
于 X 轴。

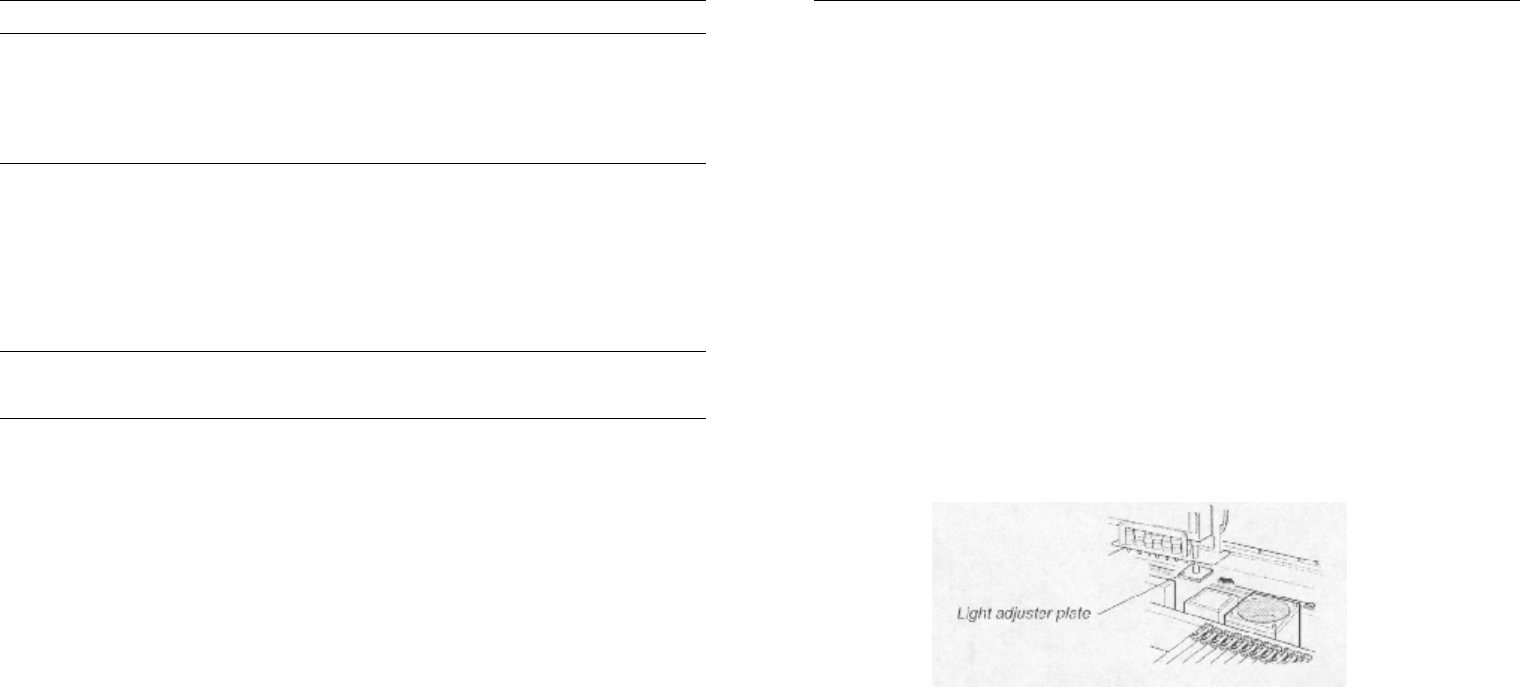

l 拾取发光度调节工具
第三步 取消急停。
确保安全，松开急停按钮并按 YPU 上的[READY]键。
第三章 调整
3-77
第四步 确保安全，再次按回车键。
工作头移动至复合光学镜头上开始测量发光度。调节工具影像与发光度
曲线显示于光学显示器上。
l 发光度曲线
第五步 调整非同轴光发光度。
打开机器前右下方机盖，可见到如下图显示的发光度控制板。调节相应
调节器（复合镜头一：VR6，复合镜头二，VR41），使曲线级差设为“64 级”
（一个刻度）。如果有两个复合镜头，需将发光度调节一致。
l 复合光学镜头发光度控制板
第三章 调整
3-78
第六步 按急停按钮，翻转发光度调节板。
上下翻转发光度调节板并重新拾取于一号头。（ 白 色 面 向 上）。
第 七 步 取消急停按钮并按回车键。
仅有同轴光打开，平均发光度级别显示于操作显示器的右上方。
第八步 调节同轴光发光度。
旋转调节器（复合镜头一：VR5，复合镜头二：VR1）。使平均发光度级
别变为 22±1。
注意
如果平均发光度级别无法调节为 22±1，镜头光圈可能调节得不对。按
“3.2.2 焦距与镜头光圈”重新调节镜头光圈。
第九步 调节完成后按[ESC]键或回车键。
根据操作显示器提供的信息操作，无机器数据可保存。
