第三章 调整
3-77
第四步 确保安全，再次按回车键。
工作头移动至复合光学镜头上开始测量发光度。调节工具影像与发光度
曲线显示于光学显示器上。

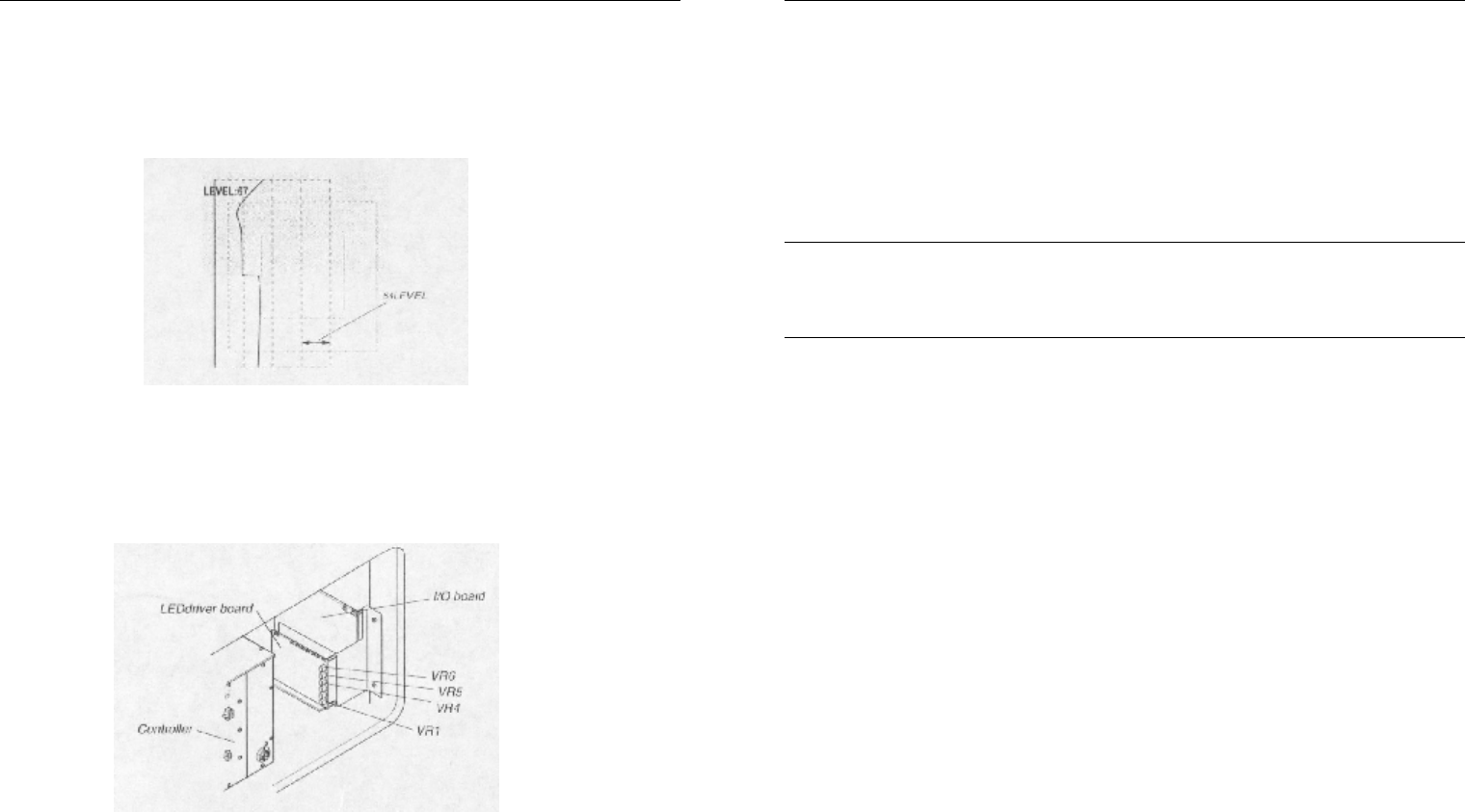

l 发光度曲线
第五步 调整非同轴光发光度。
打开机器前右下方机盖，可见到如下图显示的发光度控制板。调节相应
调节器（复合镜头一：VR6，复合镜头二，VR41），使曲线级差设为“64 级”
（一个刻度）。如果有两个复合镜头，需将发光度调节一致。
l 复合光学镜头发光度控制板
第三章 调整
3-78
第六步 按急停按钮，翻转发光度调节板。
上下翻转发光度调节板并重新拾取于一号头。（ 白 色 面 向 上）。
第 七 步 取消急停按钮并按回车键。
仅有同轴光打开，平均发光度级别显示于操作显示器的右上方。
第八步 调节同轴光发光度。
旋转调节器（复合镜头一：VR5，复合镜头二：VR1）。使平均发光度级
别变为 22±1。
注意
如果平均发光度级别无法调节为 22±1，镜头光圈可能调节得不对。按
“3.2.2 焦距与镜头光圈”重新调节镜头光圈。
第九步 调节完成后按[ESC]键或回车键。
根据操作显示器提供的信息操作，无机器数据可保存。
第三章 调整
3-79
3.2.4. 调节复合镜头标度
复合镜头标度代表一个像素相当于多少微米（即镜头放大比例）。此标度必须
正确校准以准确识别元件。
欲校准镜头标度，需要一个己知尺寸的 SOP。当执行以下调整步骤时，镜头
标度亦同时自动校正，“CameraCoordinate”系统数据中的“Multi CAM. 1”（或
“Multi CAM. 2”）的 XY 位置与安装角度 R 也同时调整。
1 设置复合光学镜头标度
在开始校正之前，检查当前镜头的标度设置并准备元件与吸嘴。
第一步 检查当前镜头标度设置。
1. 选择<3/2/A1 SELECT TARGET>-“Vision Parameter”并按回车键。
2. 检查“Multi CAM. 1 scale”（或“Multi CAM. 2 scale”）设置。当执
行“Multi Camera”-“Camera Scale”命令时，此 XY 值将被校正。
第二步 准备用作基准的元件。
使用相对较大，较通用的已于数据库中登记的 SOP 元件。如 果无 SOP 可
用，可使用片状电容如 C2125。（如果要使用没有在数据库中登记的元件，必
须首先登记。
第三章 调整
3-80
第三步 在元件信息数据中编辑“Search Area mm”。
数据库中大于 500 序号的数据已写保护，不能编辑。在序号 500 之内的
区域作数据复制，然后进行编辑。例如，以下步骤为将数据复制至数据登记
号 6 的情况。

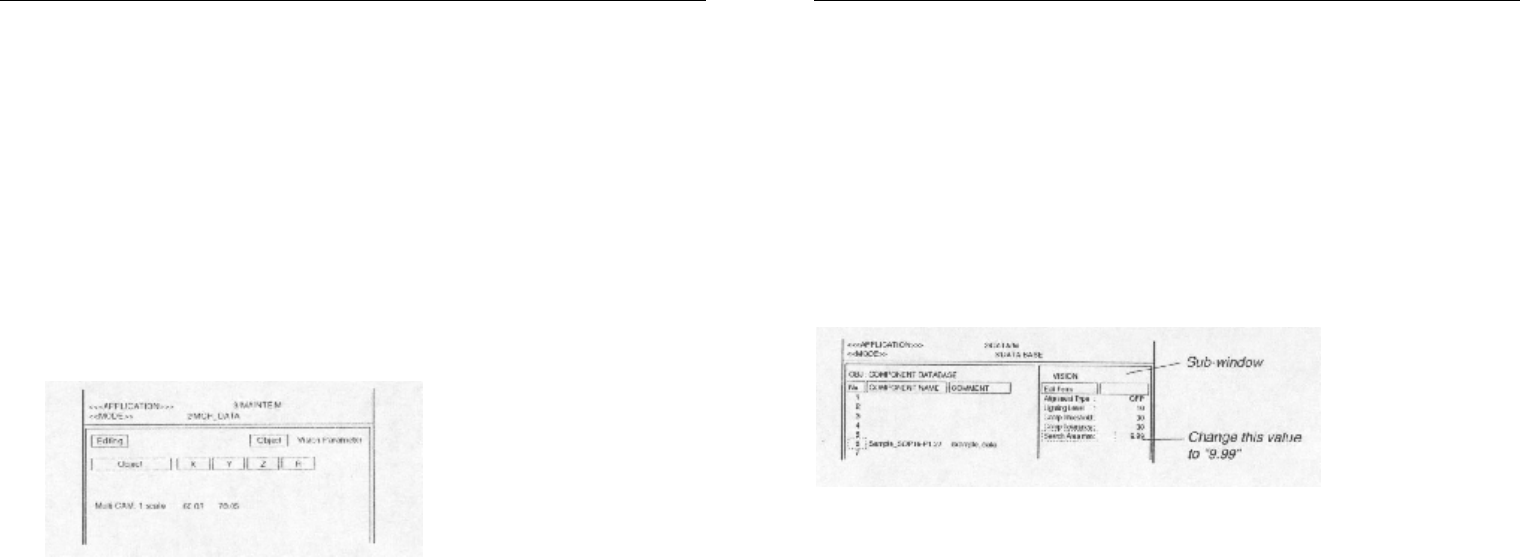

1. 打开元件数据登记号为 6 号的元件“VISION”子窗口。
2. 编辑“Search Area”参数。
使用数字键更改正常设定值为“9.99”(最大设置)。此步骤为以下执行的
SOP 偏心拾取所用。
3. 在用户项目子窗口中的托盘参数为“TRAY ”。
子窗口可通过按[F4]键切换。
第四步 按下急停按钮，在一号头上联接一个吸嘴。
在一号头上联接一个适用于 SOP 的吸嘴（32 型）。
第 五 步 执行辅助调整以检查元件识别情况。
取消急停，进入辅助调整模式。辅助调整的详细说明见贴片机操作手册。
如有必要，调整参数值。
第六步 保存编辑数据。
按下[ESC]键两次，选择<C0 SAVE & EXIT>并按回车键。
第三章 调整
3-81
2 调整复合光学镜头标度
当准备工作完成后，按以下过程调整复合光学镜头的标度。
第一步 取消急停。
如果机器处于急停状态，松开急停按钮并按 YPU 上的[READY]键。
第二步 执行“Multi Camera”命令。
1. 选择<3/3/B1 ADJUST TARGET>-“Multi Camera”并按回车键。
2. 选择“Camera Scale”并按回车键。
3. 选择欲调整的镜头并按回车键。
第三步 确认屏幕显示“Distance(mm) 5”， 然后按回车键。
通常，推荐选用移动距离为“5”（mm）。
第 四 步 输入元件数据库号并按回车键。
输入已准备的元件的数据库号。
第三章 调整
3-82
第五步 确保安全，按回车键两次。
工作头移动至一号准备拾取元件的位置。
第六步 按下急停按钮，然后用手在一号头上吸取元件。
在一号头的吸嘴上吸取元件，元件中心应略微偏移。
l 在一号头上吸嘴元件
小心
当使用 SOP 元件在吸嘴上吸取时，元件中心略微偏移。将长边对齐于 X
轴。
第七步 当元件已吸取后，按回车键。
第八步 取消急停。
松开急停按钮，并按 YPU 上的[READY]键。
