1. 警告
为安全有效地检查及维护，确保遵守以下警告
z 周期检查必须由接受过 YAMAHA 贴片机培训或注册的 YAMAHA 销
售代理进行。
z 检查机械部件时确保关闭电源。
如检查过程中须开电源，确保身体处于机器工作头移动范围之外。
z 仅使用 YAMAHA 或 YAMAHA 销售代理指定的润滑油。
z 仅使用 YAMAHA 或 YAMAHA 销售代理提供的备件。
2-4
2. 检查及维护
2.1. 日常吸嘴检查
每次开启贴片机主电源，日常吸嘴检查列表将显示于操作显示器上。
根据以下描述检查吸嘴，弹簧片及吸嘴臂。

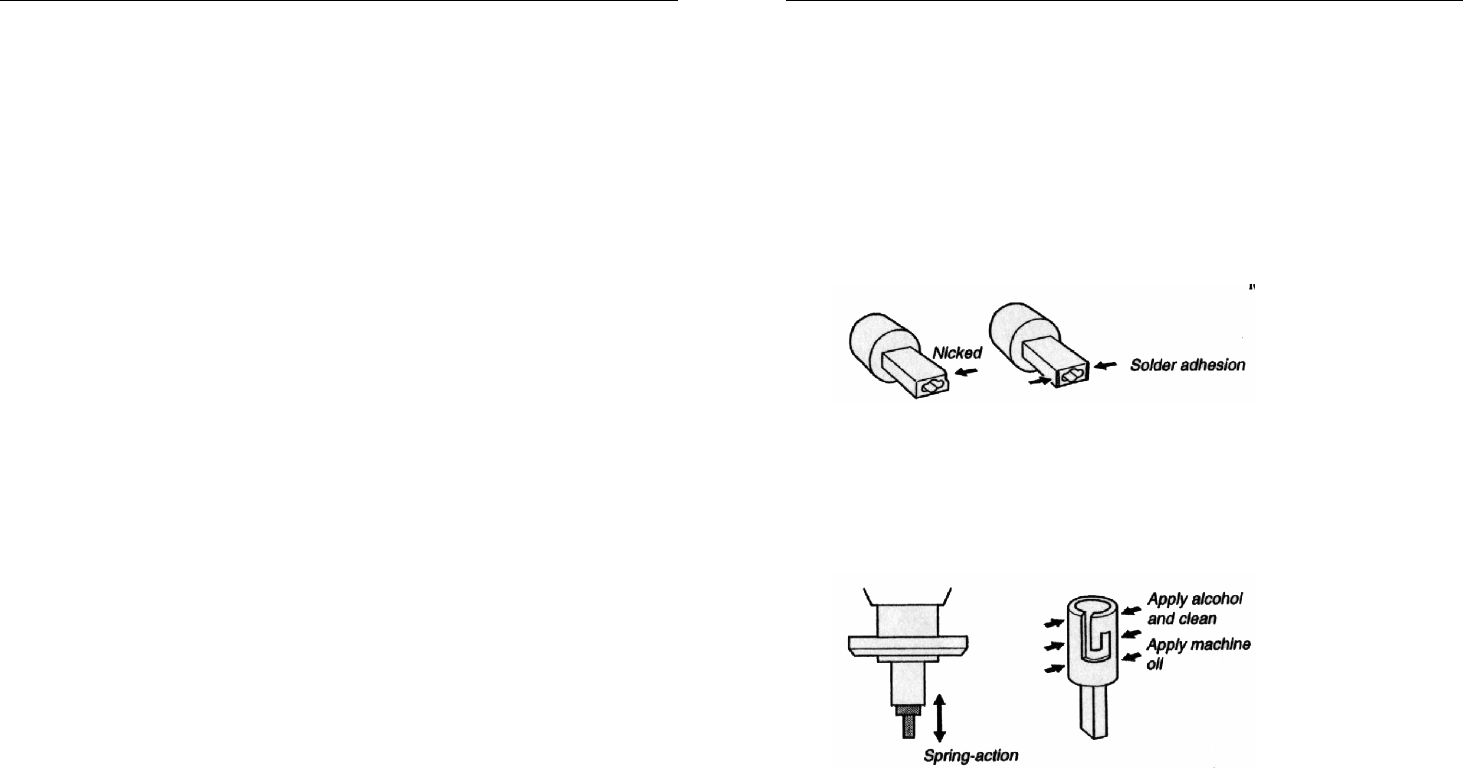

吸嘴尖
如锡膏粘附于吸嘴尖上，机器工作时将出现元件错误或其他错误发
生。如果吸嘴尖破损，将频繁发生拾取错误。将吸嘴尖浸于 IPA（乙
醇）中并用线刷清洁。以新吸嘴尖更换破损的吸嘴尖。
z 吸嘴尖
检查簧片形吸嘴的工作情况。如果返回动作不平滑，按以下解释清洁。
z 缓冲形吸嘴
1) 向内按下吸嘴尖并旋转，取下吸嘴尖。小型弹簧安装于吸嘴尖内，小
心不要丢失。
2) 将吸嘴尖浸于乙醇中及清洁。
3) 在吸嘴尖上涂一薄层机器油，以拆下时的方向重新安装。
第二章 检查及维护
2-5

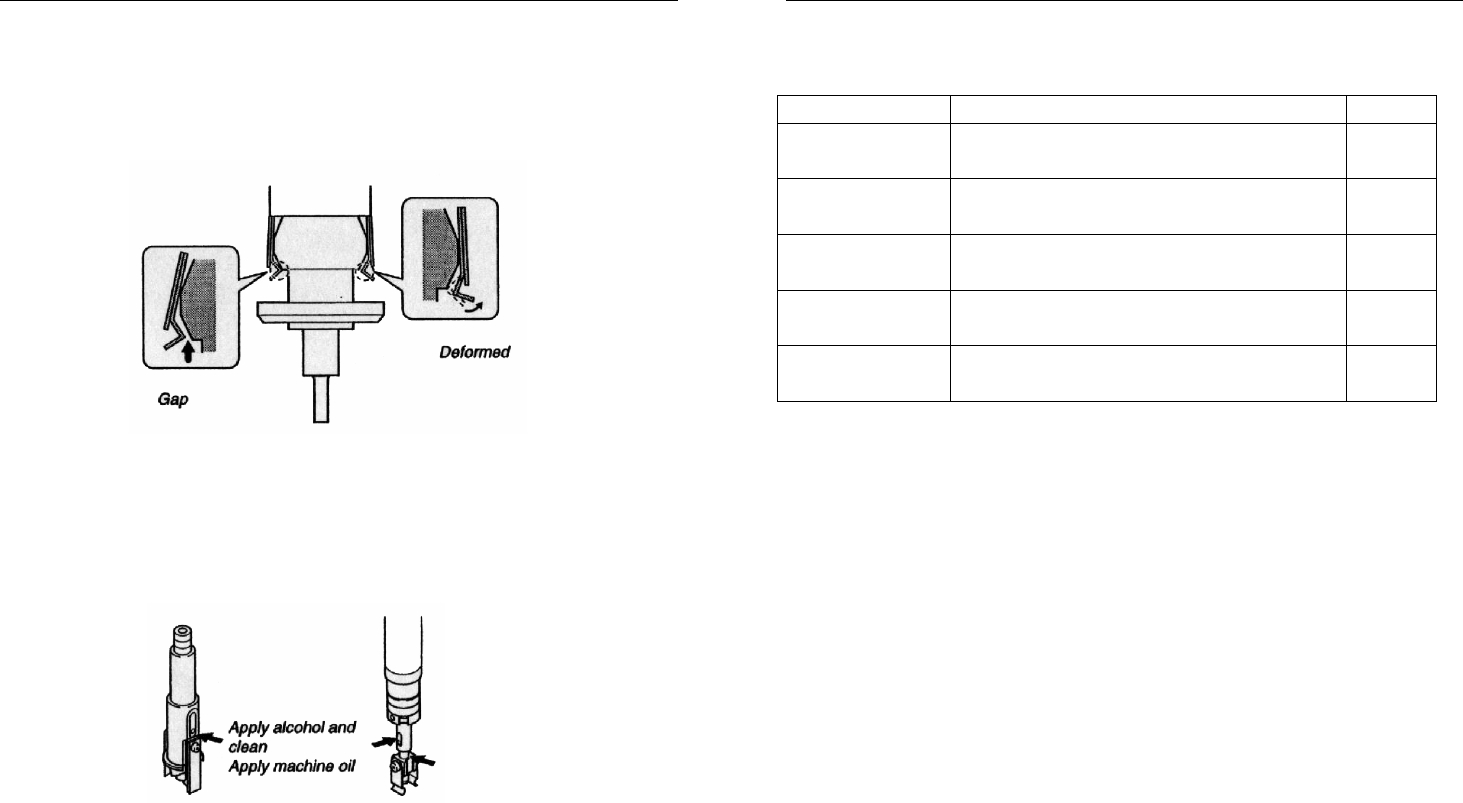

z 吸嘴弹簧片
如果吸嘴弹簧片不能紧密固定吸嘴，将影响所有拾取，识别及贴
装操作。检查弹簧是否疲劳，簧片与吸嘴之间的间隙，及过多的变形。
如果簧片已磨损，更换新的簧片。
z 吸嘴弹簧片
吸嘴臂
对于簧片形吸嘴来说，检查吸嘴臂的弹簧动作。如果返回动作不
平滑，以乙醇清洁并涂机器油。
z 吸嘴臂
第二章 检查及维护
2-6
2.2. 检查
检查必须周期进行，例如每日，每月，每六月等等。
2.2.1. 日常检查
部件名称 过程 备注
吸嘴
检查吸嘴尖的磨损及损坏情况，是否有锡
膏粘附或阻塞。更换或清洁吸嘴
弹簧片
检查弹簧片是否正确联接，如果疲劳则更
换
供料器平台
检查无片状元件及杂物残留于平台上，必
要时清洁。
复合镜头
检查是否有灰尘或元件落于镜头上，必要
时清洁。
单光学镜头
检查是否有灰尘或元件落于镜头上，必要
时清洁。
