第三章 调整
3-83
第九步 确保安全，再次按下回车键。
工作头重复通过复合光学镜头，镜头标度被校正。结果显示于操作显示
器的右上角。
第十步 按下回车键以保存校正结果。
如要忽略校正结果，按 [ESC]键。然后进行下一步复合光学镜头 2 的校正。
如机器没有安装复合镜头 2，进行第十二步。
第十一步 接下来，校正复合光学镜头 2。

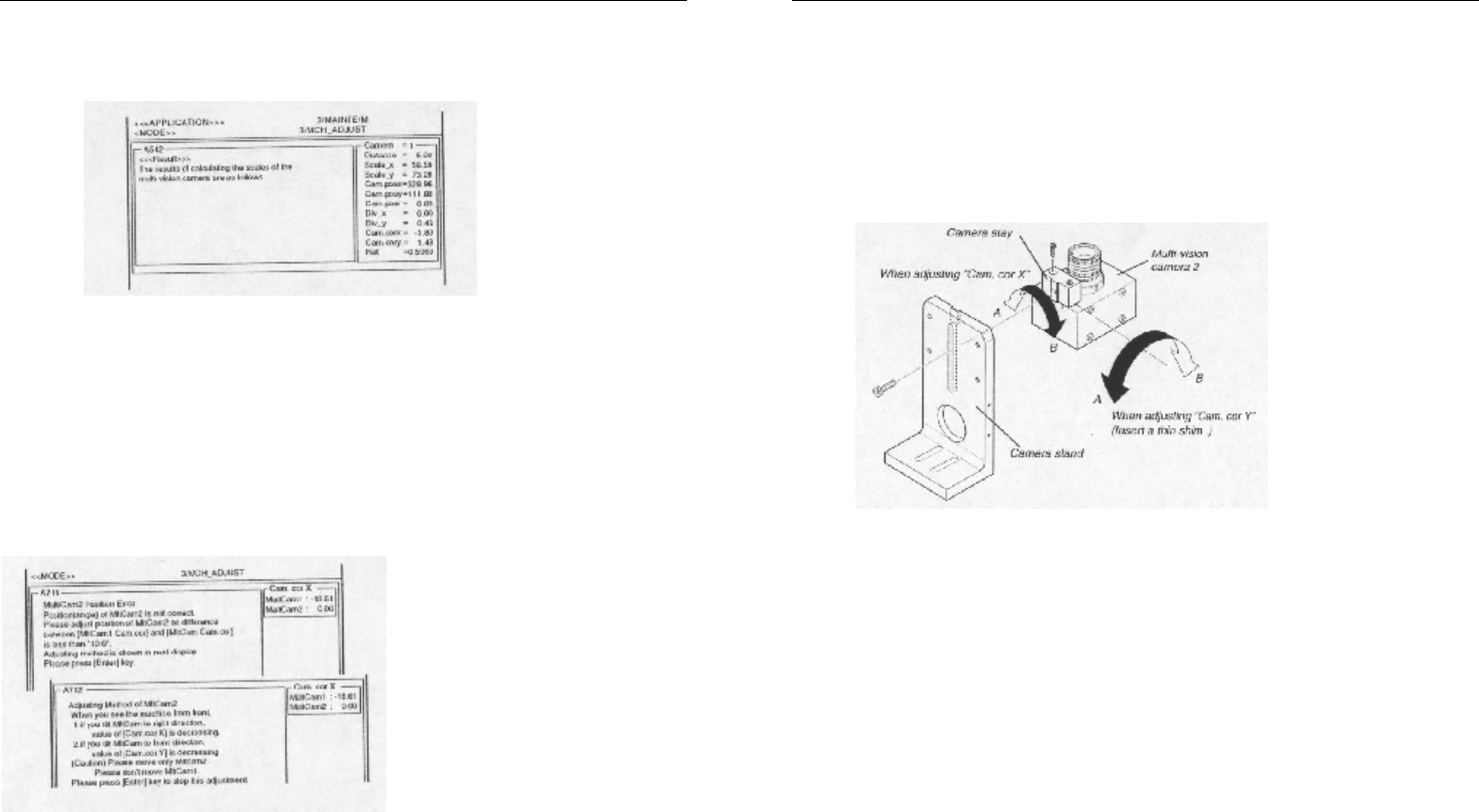

此时元件仍拾取在工作头上，再次执行第二步中“Multi Camera”命令并
选择“Multi CAM. 2”。此时机器使用两个复合光学镜头，两个镜头的 Cam. Cor
X 与 Y 参数相差不能超过“10”。如果相差超过“10”，如下错误信息将显示，
建议你按照如下描述作复合镜头 2 的安装位置的精细调整。
第三章 调整
3-84
欲调整 Cam. cor X参数，按下急停按钮，松开将镜头固定于镜头支座上
的螺栓。并精细调整镜头安装角度。然后重新锁紧螺栓以固定镜头。欲调整
Cam. Cor Y，松开将镜头固定于镜头支座上的螺栓，在镜头与支座之间插入调
节片（0.05mm 厚）。 然后锁紧螺栓。
无论是哪种情况，以 A 方向调节镜头安装以增加 Cam.cor X 与 Y 的数值，
以 B 方向调节镜头以减小 Cam.cor X 与 Y 的数值。
l 调节复合镜头 2 的安装位置
第十二步 当校正完成后，将元件丢弃。
按回车键以自动甩料。如要不甩料退出，按[ESC]键并根据屏幕提供的信
息操作。
第十三步 保存校正数据。
选择<B2 SAVE DATA>或<B0 SAVE & EXIT>并按回车键。（如不需保存
退出，选择<B3 RECOVER ADJUST>或<B7 QUIT>并按回车键。
第十四步 返回原始编辑数据。
将编辑数据返回原始设定，如有必要保留已编辑数据，建议输入注释。
第三章 调整
3-85
3.2.5. 调整双向识别偏差
复合光学镜头可识别从左方与从右方通过的元件。不同方向的识别偏差
登记于位置参数中的“DualRec. Offset”，并需要正确调整以实现精确贴装。
推荐使用类似于在镜头标度调整中的 SOP 元件。
第一步 检查一号头上是否联接了 SOP 吸嘴。
如果没有，按下急停按钮，并联接 SOP 吸嘴（32 型）。
（如果机器安装了自动换嘴站，忽略此步）。
第二步 取消急停
如果机器处于急停状态，松开急停按钮并按 YPU 上的[READY]键。

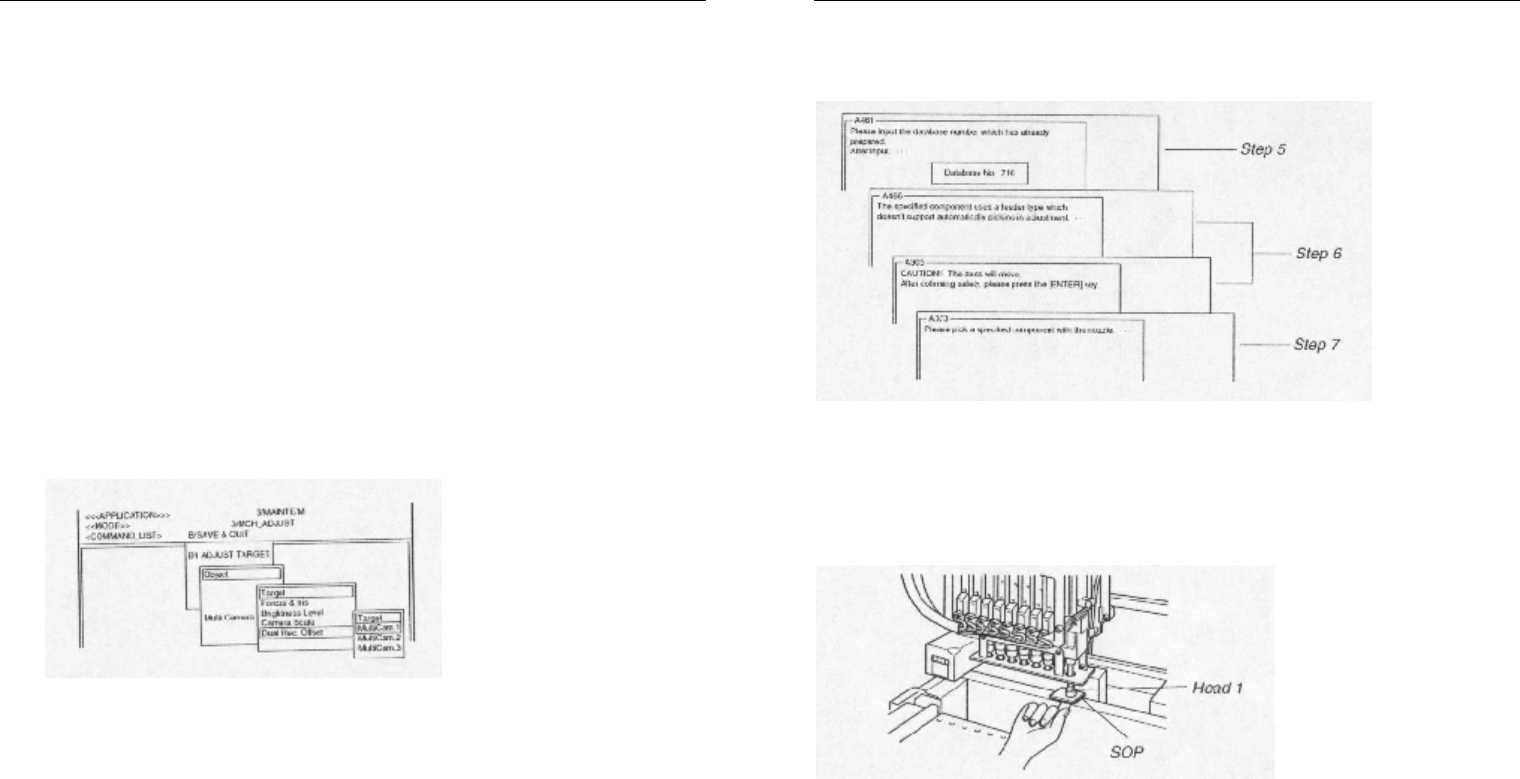

第三步 执行“Multi Camera”工具。
1. 选择<3/3/B1 ADJUST TARGET>-“Multi Camera”并按回车键。
2. 选择“Dual Rec. Offset”并按回车键。
3. 选择“Multi Cam. 1”并按回车键。
如果机器装有多个需要调整的复合光学镜头，选择镜头号。
第三章 调整
3-86
第四步 按回车键以进行下一步。
第五步 输入元件数据库号并按回车键。
在此输入准备的 QFP 元件的数据库号。
第六步 确保安全，然后按回车键两次。
工作头移动至准备拾取元件的位置。
第七步 按急停按钮，用手在一号头上吸取 SOP。
如果使用矩形 SOP，将长边平行于 X 轴。
l 在一号头上吸取 SOP
第八步 当已吸取 SOP 元件后，按回车键。
第九步 取消急停。
松开急停按钮，并按 YPU 上的[READY]键。
第三章 调整
3-87
第十步 确保安全，再次按回车键。

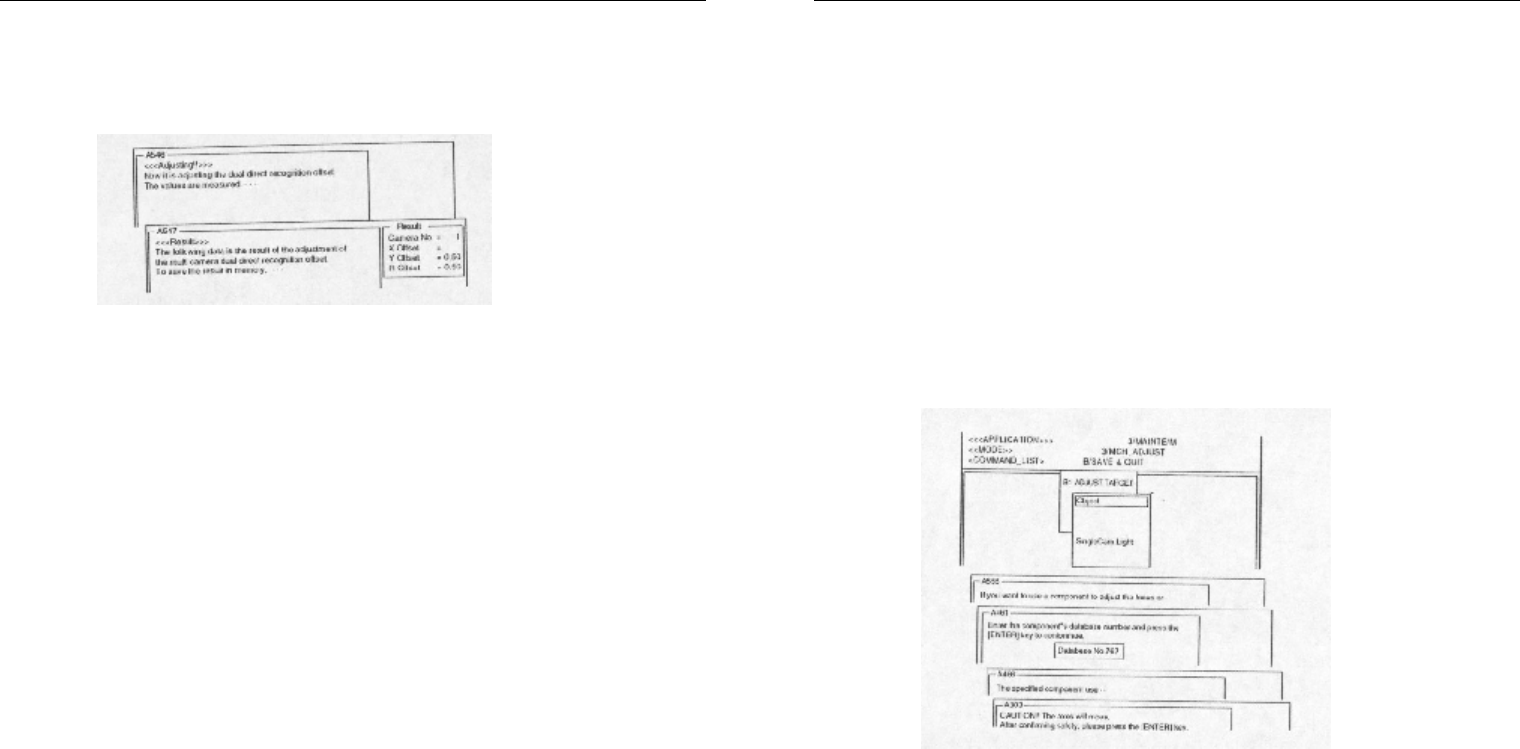

工作头重复通过复合光学镜头，并测量双向识别偏差。结果显示于操作
显示器的右上角。
第十一步 按回车键保存结果。
如果想取消测量结果，按[ESC]键。
第十二步 当测量完成后，丢弃元件。
按回车键自动甩料或按操作显示器提供的信息操作。
第十三步 保存结果。
选择<B2 SAVE DATA>或<B0 SAVE & QUIT>并按回车键。（如果需要不保存
退出，选择<B3 RECOVER ADJUST>或<B7 QUIT>并按回车键。）
第三章 调整
3-88
3.3. 单光学镜头
为精确识别 QFP 元件，发光度与单光学镜头标度（放大比例）需正确调
整。
3.3.1. 调整单光学镜头发光度
按以下步骤调整单光学镜头的发光度。
第一步 执行“SingleCam.Light”工具。
1. 选择<3/3/B1 ADJUST TARGET>-“SingleCam.Light”命令并按回车
键。
2. 输入使用元件的数据库号并按回车键。
3. 输入供料器位置号并按回车键。
当选择的元件以托盘元件登记，则此对话框不会出现。
第二步 确保安全，再次按回车键。
工作头移动至单光学镜头上方，测量吸嘴周围的发光度。
第三步 检查镜头焦距。
如果焦距合适则进行第五步，如果不是，按第四步调整。
