第三章 调整
3-5
1. 机器配置模式

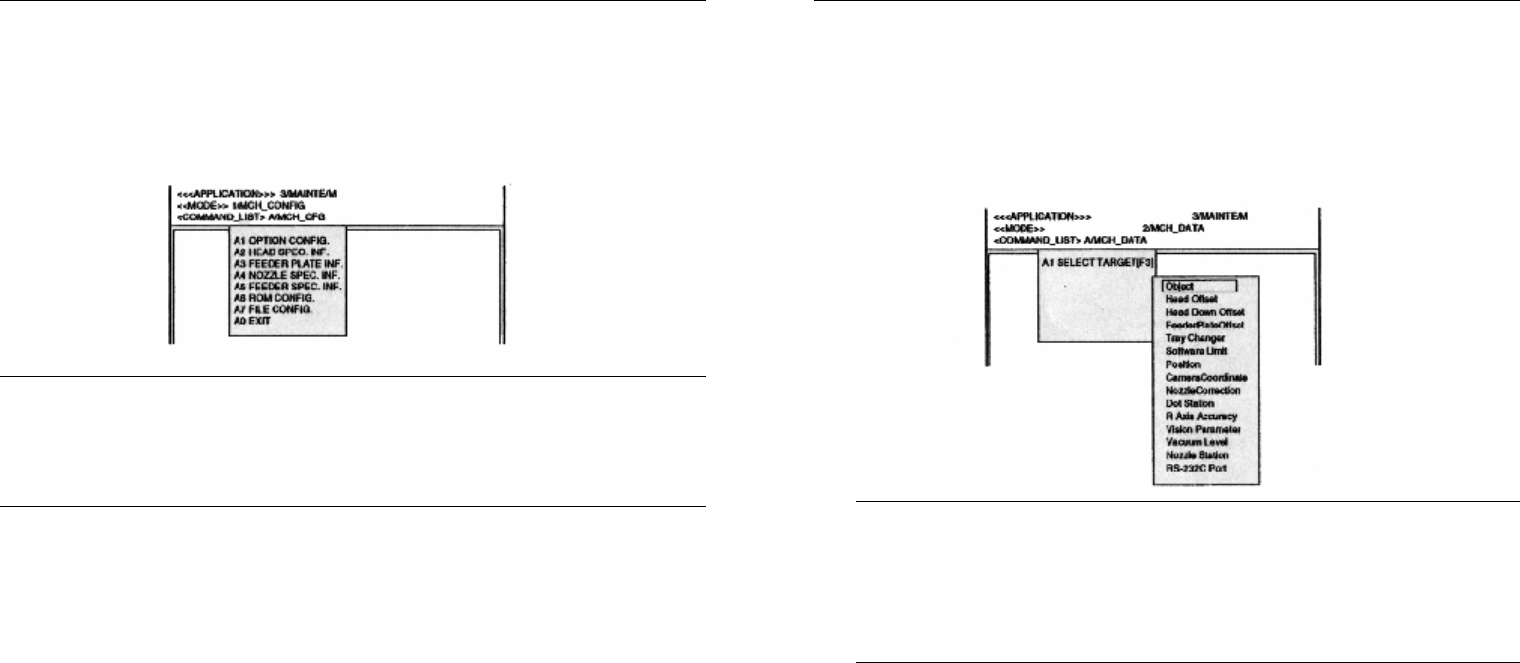

系统维护管理器中的机器配置（3/1/MCH_CONFIG）模式可用于设置贴
片机的选项，及检查各种特定数据。当选择<3/1/MCH_CONFIG>并按回车键
时，以下窗口出现。此模式中的各项信息，可按[F1]键即显示于操作显示器上。
l 机器配置模式的菜单项
小心
机器配置数据在机器运输前根据所提供机型已经适当设定，一般不必作
改变。然而，当增加配置或改变功能时须作必要的设置。
关机重开后机器配置数据的改变生效。
第三章 调整
3-6
2. 机器数据编辑模式
在机器数据编辑（3/2/MCH_DATA ）模式，可编辑贴片机各项机器数据
或相关选项。当选择<3/2/MCH_DATA>-<A1 SELECT TARGET>并按回车键
时，以下菜单显示。选择各项可显示当前机器数据设置。
l 机器数据编辑模式的菜单
注意
尽管可以以示教或键盘直接修改机器数据，我们仍然建议使用机器
调整模式（3/3/MCH_ADJUST）中的调整工具或编辑屏幕。
在口令设置中，机器数据编辑模式高于机器调整模式，换句话说，
机器数据编辑模式可更好地避免不正确的修改。
第三章 调整
3-7
3. 机器调整模式

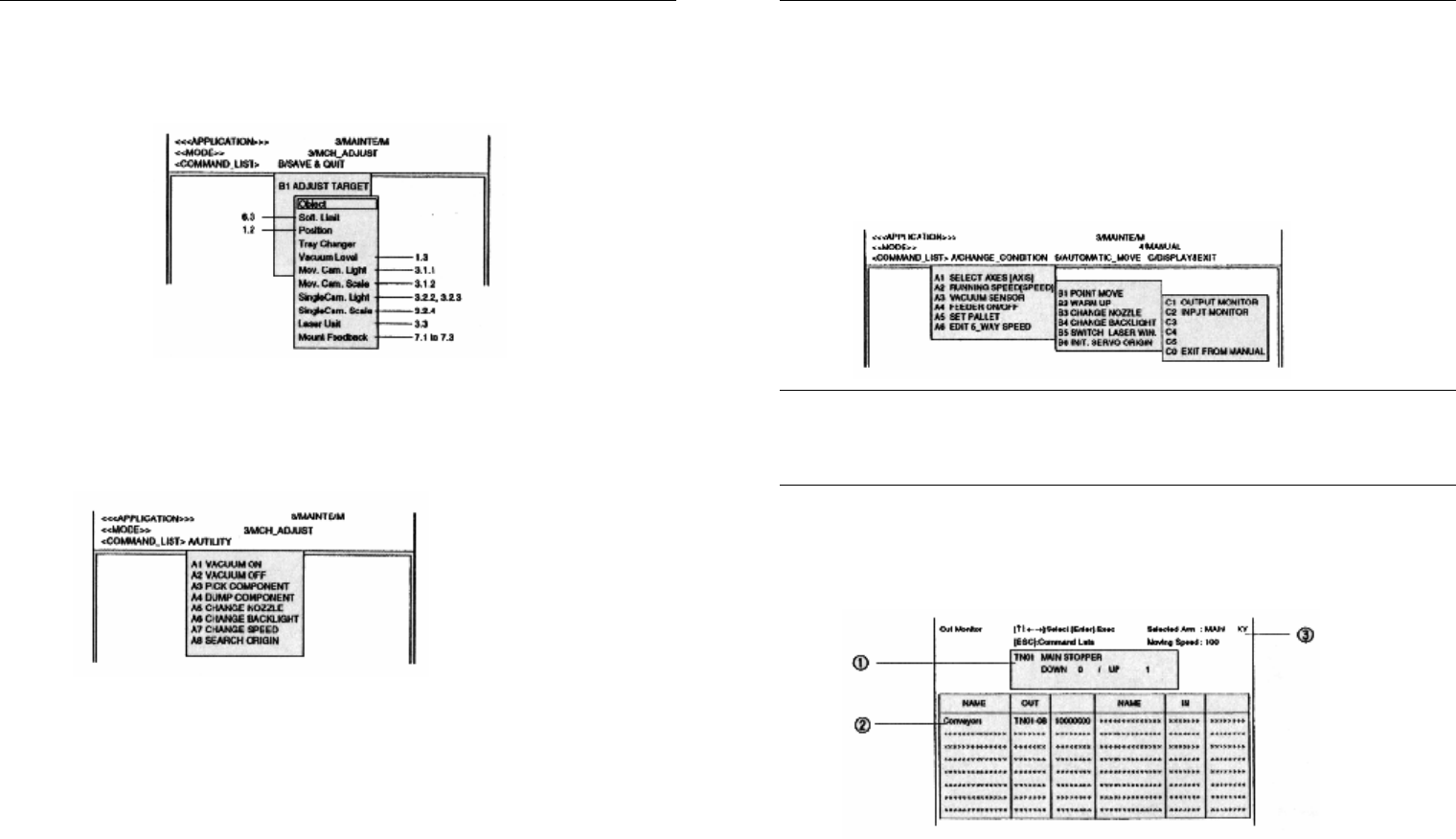

包括调整命令及工具。当选择<3/3/MCH_ADJUST>-<B1 ADJUST
TARGET>并按回车键，调整菜单即出现。各调整项目的细节见此章相关部分。
当移动光标至此模式<3/3/A/UTILITY>时，以下菜单出现。调整过程中必
要时使用这些命令各命令的信息，按 F1 键即见操作显示器上的帮助信息。
l 机器调整模式的命令菜单窗
第三章 调整
3-8
4. 手动模式
此手动(3/4/MANUAL)1 模式允许你在调整过程中检查机械或电气开关操
作。也可操纵 YPU 摇杆移动各轴。当选择<3/4/MANUAL>并按回车键，三个
命令窗口将出现。各命令窗口信息可按[F1]获取帮助。
l 手动模式可选的命令菜单
参考
系统维护管理器中的手动模式与操作管理器及数据管理器中的手动模式
完全相同。
当选择<C/DISPLAY&EXIT>-<C1 OUTPUT MONITOR>或<C2 INPUT
MONITOR>并按回车键时，I/O 监示屏幕显示，以 表 示数据输入／输出信号的
状态。
l 输出监视屏幕
第三章 调整
3-9
l 输入监示屏幕

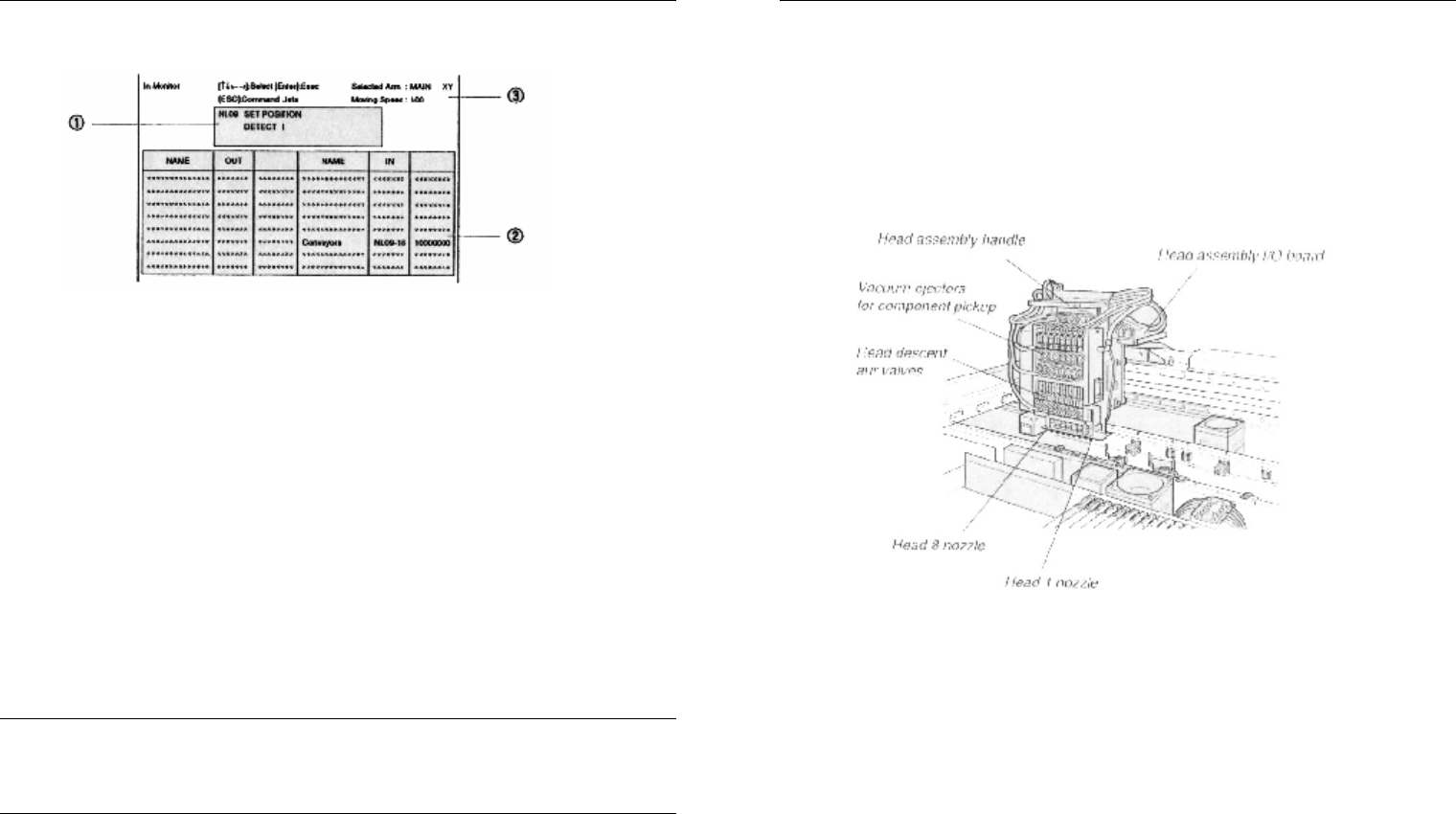

1) 说明窗口
输入及输出信号以代码名称表示如“TN01”与“NP09”，说明显示在浅
兰色框中，表明所指项目的解释及“0”与“１”所代表的含义。
2) 数据输入／输出信号状态
每个 I/O 信号的状态以二进制数据代表（１与０）， 例 如，前一页的输出
监示屏幕表明主挡块打开（升起），以上的输入监示屏幕表明贴装位置的 PCB
传感器检测到有板。使用方向键，移动光标至需要检查或操作的项目上。可
按［TAB］键在输入及输出窗口之间切换。
每次在输出监示窗口按回车键时，选定的项目进行一次开关动作。在输
入窗口，可检查传感器的检测状态。
3) 选定的轴与移动速度
在输入或输出监示窗口的右上角显示的是调整过程中选择的轴与移动速
度。这些轴与移动速度可通过按 YPU 上的[SEL AXIS]或[AXIS GROUP]及
[SPEED]键，或<3/4/A1 SELECT AXIS>与<3/4/A2 RUNNING>命令来完成。
注意
为了检查机械与电气操作需经常打开输出与输入监示屏幕时，确保熟悉
此部分的操作。
第三章 调整
3-10
1. 工作头部件
YV100II 机器的工作头部分包括 8 个在线吸嘴头（头 1-8）。 每 个 头 的上
升/下降操作与真空发生器必须正确调整以保证元件拾取与贴装动作的准
确。此部分说明了如何检查，调整及优化气动部件的移动情况，真空发
生器与工作头部分的机器数据。
l YV100II 的工作头总成
