第三章 调整
3-49
第二步 检查上升/下降速度
此二速度均应为 1 秒左右（对于已预贴装好元件的 PCB 此速度不会造成
元件偏移）
第三步 按下急停按钮，调整上升/下降速度。
松开锁紧螺母，旋转橙色气管的速度调节阀以调节上升速度，或旋转黑
色气管的速度调节阀以调节下降速度。对于调节阀，向左旋增加速度，向右
旋降低速度。
第四步 检查上升位置的传感器输入状态
按[TAB]键移动光标至右边的输入监示屏幕的“NL10”。当支撑平台升起，
数字应变为“1”，下降后应变为“0”。
如果输入监示屏幕数据不能正确显示，根据 PCB 厚度调节气缸上端传感
器的位置以使在距气缸上端 2mm 之内反应。
参考
如果支撑平台在第一步不能正常工作，则不以输入监示屏幕检查工作情
况：
l 按急停按钮。
l 用尖的改锥或有类的类似工具按气动阀的手动按钮（标有“TN02”）以
升起支撑平台。
如果此方法可工作，气动阀的电气部分可能损坏。按以下步骤检查。
电磁线圈断开，连接导线松脱，直流 24V 电压有问题。I/O 板输入错误等
等。
当按下手动按钮而不能正常工作时，则可能为气源，气路或排液阀有问
题（损坏，被外物阻塞或粘接）。检查支撑平台的的气源线。
第三章 调整
3-50
2.1.4. 推进销
推进销将 PCB 向主挡块推压，以固定于贴装位置。欲调整速度及推进压
力，按以下步骤继续。
l 推进销机械结构及气动阀
第一步 打开输出监示屏幕操作支撑平台
1) 选择<3/4/MANUAL>-<C1 OUTPUT MONITOR>并按回车键。
2) 使用方向键移动光标至“TN05”（推进销）
3) 按回车键改变关闭及松开推进销。输出监示屏幕“TN05”的数字当
推进销升起时显示“1”，松开时显示“0”。
第三章 调整
3-51
第二步 检查推时/松开速度
此二速度均应为 1 秒左右（对于已预贴装好元件的 PCB 此速度不会造成
元件偏移）
第三步 按下急停按钮，调整推进/松开速度。
松开锁紧螺母，旋转橙色气管的速度调节阀以调节上升速度，或旋转黑
色气管的速度调节阀以调节下降速度。对于调节阀，向左旋增加速度，向右
旋降低速度。
参考
如果支撑平台在第一步不能正常工作，则不以输入监示屏幕检查工作情
况：
l 按急停按钮。
l 用尖的改锥或有类的类似工具按气动阀的手动按钮（标有“TN05”）以
升起支撑平台。
如果此方法可工作，气动阀的电气部分可能损坏。按以下步骤检查。
电磁线圈断开，连接导线松脱，直流 24V 电压有问题。I/O 板输入错误等
等。
当按下手动按钮而不能正常工作时，则可能为气源，气路或排液阀有问
题（损坏，被外物阻塞或粘接）。检查推进销的气源线。
第三章 调整
3-52
2.2. 传送带
传送带以皮带传送 PCB 至贴装位置及将完成的 PCB 传送出机器。
对于标准机器，PCB 以从右至左方向传送 PCB，传送带宽度为后导轨可
调整。一旦机器出厂，则不能做改变。
2.2.1. 调整传送带张紧度。
如果传送带皮带太松，则可能在滑轮上滑动造成不稳定的传送。如果皮
带太紧，可能会很快断裂或磨损。各皮带的弹性应均匀调整。必要的话按以
下步骤调整。
第一步 按下急停按钮。
第二步 松开弹性调整螺栓。
弹性调整螺栓位于传送带右方与转轮相连。使用内六方扳手松开螺栓（不
要取下）。
第三步 调整皮带弹性。
向内或向外滑动弹性调整螺栓以调整弹性。

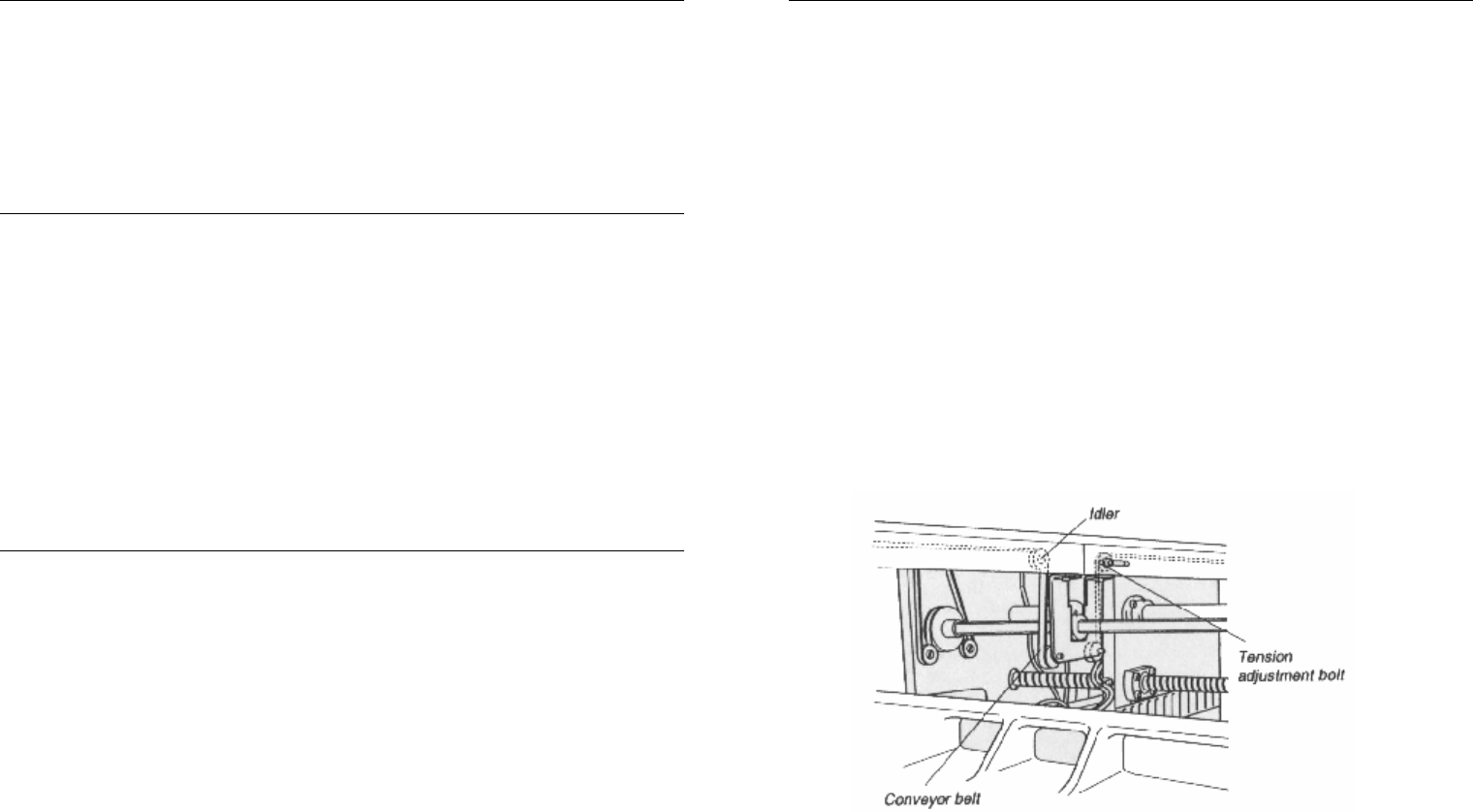

l 调整传送带皮带弹性
第四步 锁紧弹性调整螺栓。
用手检查皮带弹性，运转传送带检查马达转轮不产生滑动。
第三章 调整
3-53
2.2.2. 调整传送带传送速度。
传送带速度因电源供给的频率变化及 PCB 的重量而变化。可通过前面右
下方面板上的两个调整螺钉调整传送速度。
传送带传送以两级速度：高速（H）以减少传送时间与低速（L）以减轻
与入口挡块的碰撞。欲调整此速度，准备一块标准 PCB 并按以下步骤操作。

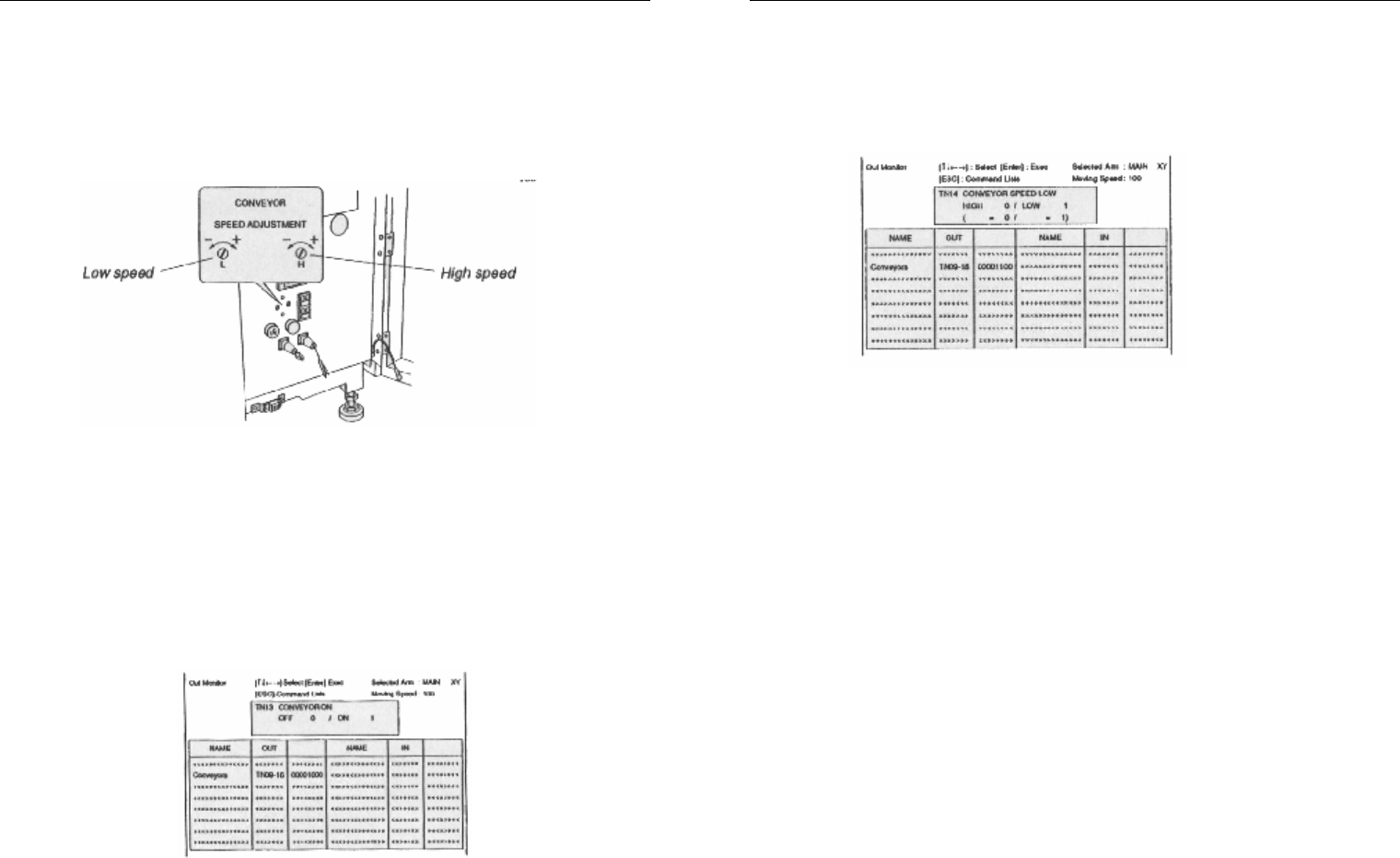

l 传送速度调整螺栓
第一步 根据 PCB 尺寸以调整传送带宽度。
欲调整传送带宽度，数据管理器中的<2/B7 Conveyor Unit>命令非常方便
（如果没有安装自动宽度调整功能，则手动调整）。
第二步 打开输出监示屏幕启动传送带。
1) 选择<3/4/MANUAL>-<C1 OUTPUT MONITOR>并按回车键。
2) 使用方向键移动光标至“TN13”（传送带开）。
3) 按回车键启动传送带。输出监示屏幕当传送带开时显示“1”，停止
时显示“0”。
第三章 调整
3-54
第三步 当运行传送带，切换速度。
1) 使用方向键移动光标至“TN14”（传送带低速）
2) 按回车键切换传送带速度。输出监示屏幕当传送带低速时显示“1”，
高速时显示“0”。
第四步 调整高速。
当以高速运行传送带时，旋转“H”螺钉以调整速度。
不要将速度设置太快，太快可能妨碍速度切换反应。可调整至比最快速
度略低。
第五步 升起入口挡块。
1) 在输出监示屏幕，移动光标至“TN06”（入口挡块）。
2) 按回车键升起入口挡块。
输出监示屏幕“TN06”当入口挡块升起时显示“1”，下 降 时显示“0”。
第六步 调整低速。
当以低速运行传送带时，旋转“L”螺钉以调整速度。调整“L”螺钉避
免 PCB 接触入口挡块时造成较强的冲击。
