第三章 调整
3-51
第二步 检查推时/松开速度
此二速度均应为 1 秒左右（对于已预贴装好元件的 PCB 此速度不会造成
元件偏移）
第三步 按下急停按钮，调整推进/松开速度。
松开锁紧螺母，旋转橙色气管的速度调节阀以调节上升速度，或旋转黑
色气管的速度调节阀以调节下降速度。对于调节阀，向左旋增加速度，向右
旋降低速度。
参考
如果支撑平台在第一步不能正常工作，则不以输入监示屏幕检查工作情
况：
l 按急停按钮。
l 用尖的改锥或有类的类似工具按气动阀的手动按钮（标有“TN05”）以
升起支撑平台。
如果此方法可工作，气动阀的电气部分可能损坏。按以下步骤检查。
电磁线圈断开，连接导线松脱，直流 24V 电压有问题。I/O 板输入错误等
等。
当按下手动按钮而不能正常工作时，则可能为气源，气路或排液阀有问
题（损坏，被外物阻塞或粘接）。检查推进销的气源线。
第三章 调整
3-52
2.2. 传送带
传送带以皮带传送 PCB 至贴装位置及将完成的 PCB 传送出机器。
对于标准机器，PCB 以从右至左方向传送 PCB，传送带宽度为后导轨可
调整。一旦机器出厂，则不能做改变。
2.2.1. 调整传送带张紧度。
如果传送带皮带太松，则可能在滑轮上滑动造成不稳定的传送。如果皮
带太紧，可能会很快断裂或磨损。各皮带的弹性应均匀调整。必要的话按以
下步骤调整。
第一步 按下急停按钮。
第二步 松开弹性调整螺栓。
弹性调整螺栓位于传送带右方与转轮相连。使用内六方扳手松开螺栓（不
要取下）。
第三步 调整皮带弹性。
向内或向外滑动弹性调整螺栓以调整弹性。
l 调整传送带皮带弹性
第四步 锁紧弹性调整螺栓。
用手检查皮带弹性，运转传送带检查马达转轮不产生滑动。
第三章 调整
3-53
2.2.2. 调整传送带传送速度。
传送带速度因电源供给的频率变化及 PCB 的重量而变化。可通过前面右
下方面板上的两个调整螺钉调整传送速度。
传送带传送以两级速度：高速（H）以减少传送时间与低速（L）以减轻
与入口挡块的碰撞。欲调整此速度，准备一块标准 PCB 并按以下步骤操作。
l 传送速度调整螺栓
第一步 根据 PCB 尺寸以调整传送带宽度。
欲调整传送带宽度，数据管理器中的<2/B7 Conveyor Unit>命令非常方便
（如果没有安装自动宽度调整功能，则手动调整）。
第二步 打开输出监示屏幕启动传送带。
1) 选择<3/4/MANUAL>-<C1 OUTPUT MONITOR>并按回车键。
2) 使用方向键移动光标至“TN13”（传送带开）。
3) 按回车键启动传送带。输出监示屏幕当传送带开时显示“1”，停止
时显示“0”。
第三章 调整
3-54
第三步 当运行传送带，切换速度。
1) 使用方向键移动光标至“TN14”（传送带低速）
2) 按回车键切换传送带速度。输出监示屏幕当传送带低速时显示“1”，
高速时显示“0”。
第四步 调整高速。
当以高速运行传送带时，旋转“H”螺钉以调整速度。
不要将速度设置太快，太快可能妨碍速度切换反应。可调整至比最快速
度略低。
第五步 升起入口挡块。
1) 在输出监示屏幕，移动光标至“TN06”（入口挡块）。
2) 按回车键升起入口挡块。
输出监示屏幕“TN06”当入口挡块升起时显示“1”，下 降 时显示“0”。
第六步 调整低速。
当以低速运行传送带时，旋转“L”螺钉以调整速度。调整“L”螺钉避
免 PCB 接触入口挡块时造成较强的冲击。
第三章 调整
3-55
2.2.3. PCB 检测传感器

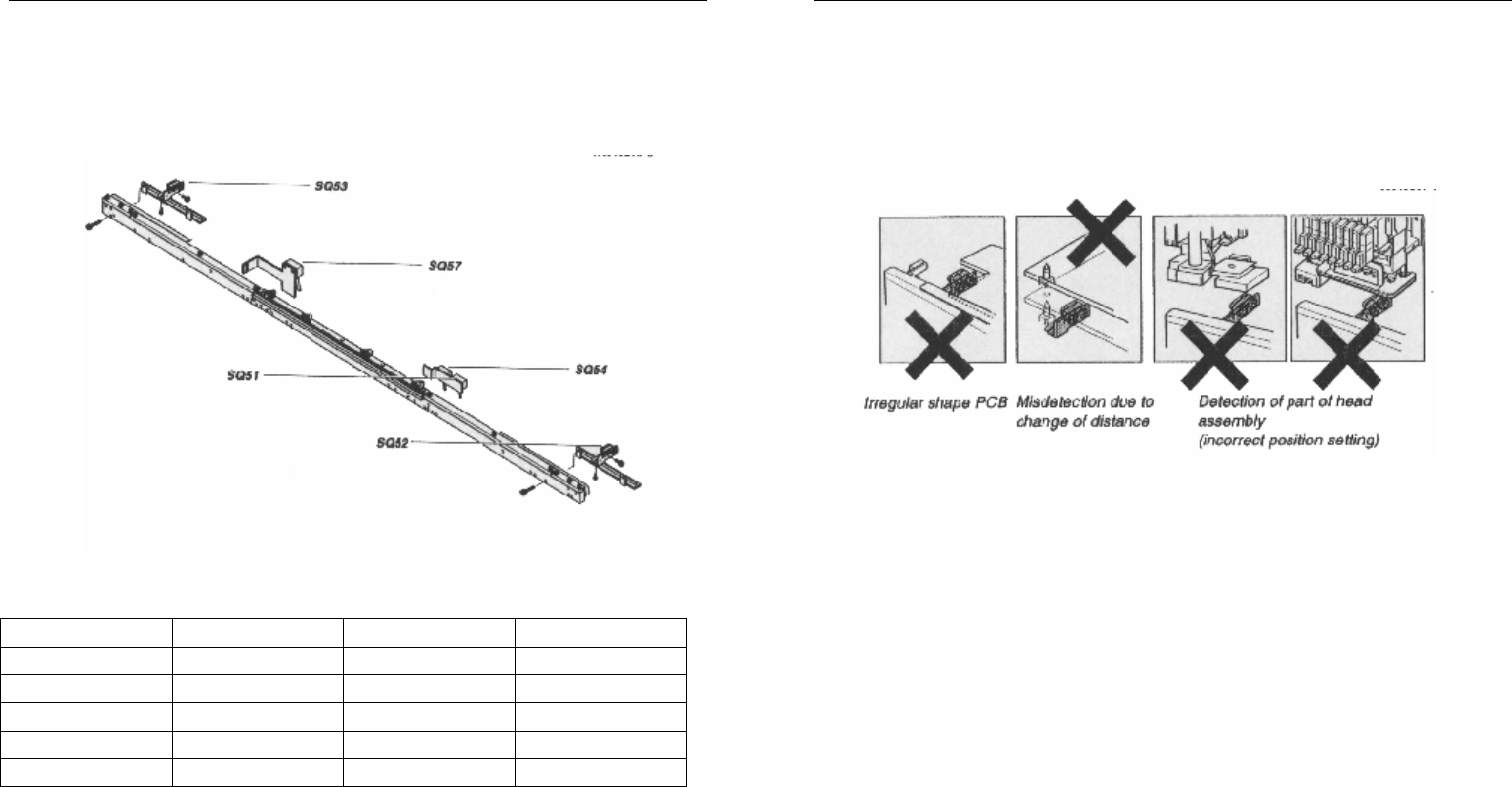

共有 5 个 PCB 检测传感器排布于传送带前导轨上。传感器各有个 LED
装在侧面，正常情况下为常亮。当传感器检测到 PCB 时，LED 变灭。
l PCB 检测传感器
传感器号 代码 位置 备注
SQ52 NL02
传送带入口
SQ51 NL01
入口挡块 1 为传送带降速
SQ54 NL04
入口挡块 2 为 PCB 检测
SQ57 NL09
PCB 固定位置
SQ53 NL03
传送带出口
第三章 调整
3-56
1. PCB 检测传感器操作
传感器可能因为安装方向、距离及角度原因造成检测失败。传感器也可
能由外部强光，过多的灰尘，PCB 的形状及颜色而影响。使用准备实际贴装
元件的 PCB 检查传感器是否正确检测。
l PCB 传感器检测错误
检查 PCB 传感器操作，按以下过程。
第一步 准备 PCB。
准备几块实际贴装的 PCB。
第二步 根据 PCB 尺寸调整传送带宽度。
可使用传送带系统工具以调整传送带宽度。（如果机器没有安装自动宽
度调整，则手动调整）
第三步 按下急停按钮，将 PCB 放在传送带上。
放一块 PCB 于各传感器上。欲固定 PCB 于传感器 SQ57（NL09）处的贴
装位置，传送带系统工具菜单非常方便。
