第三章 调整
3-13

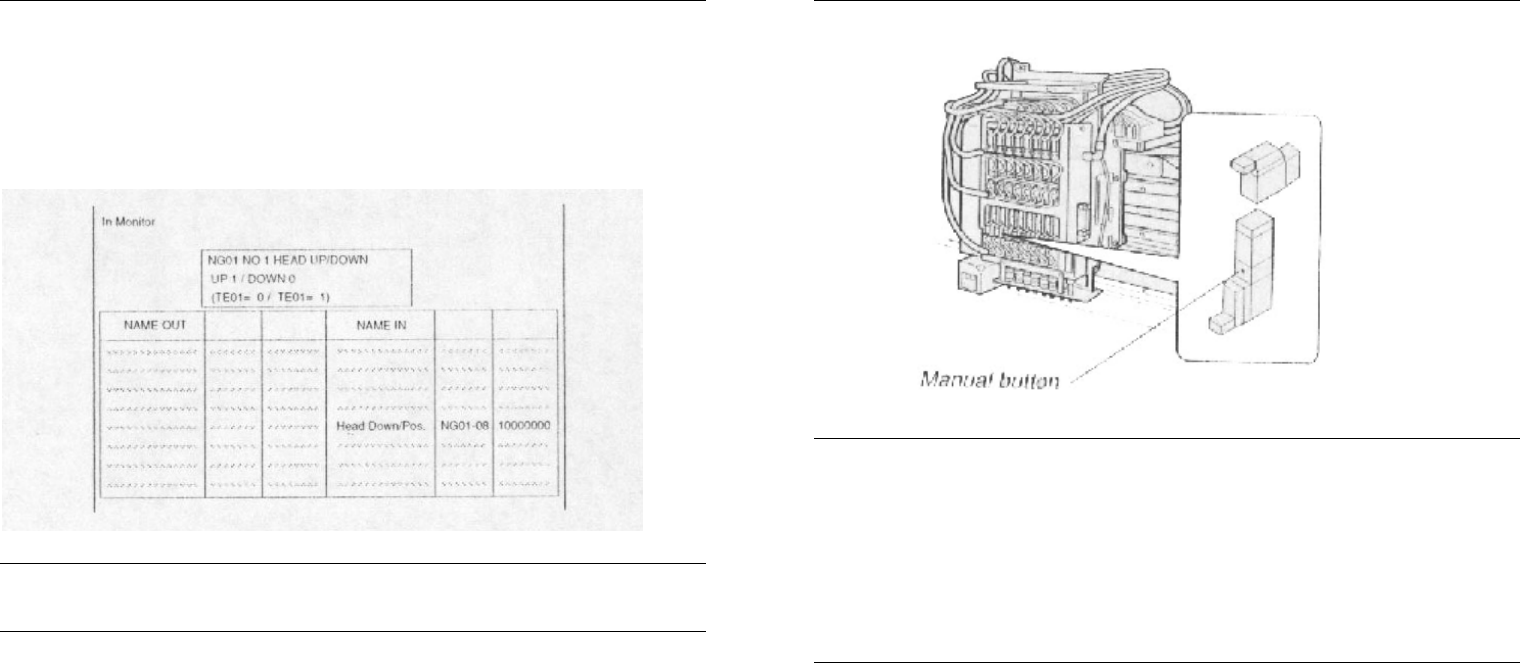

第三步 检查低位传感器的输入状态。
1） 按[TAB]键由输出监示模式切换至输入监示模式。
光标移动至相应的工作头号“NG01-8”。
2） 检查工作头低位传感器的输入状态是否匹配工作头的上升/下降动作。
输入监示模式在工作头下降时显示“0”，在上升时显示“1”。检查各头
传感器的输入状态。
参考
工作头低位检测传感器为常闭类型以保护工作头避免可能的损坏。
第三章 调整
3-14
l 工作头下降气阀
参考
如果真空产生工作不正常，不使用输出监示屏幕检查操作：
l 按急停键
l 用尖的改锥或有尖的相似工具按气阀上的手动键以产生真空
如果此方式可行，说明气阀的电气部分可能损坏。检查以下位置。如连
接器断开，电磁线圈断裂，联接器无动力，DC24V 供给错误，I/O 板输出错
误，气源供给错误，气管或吸管阀门损坏。检查真空发生器供气管。
第三章 调整
3-15

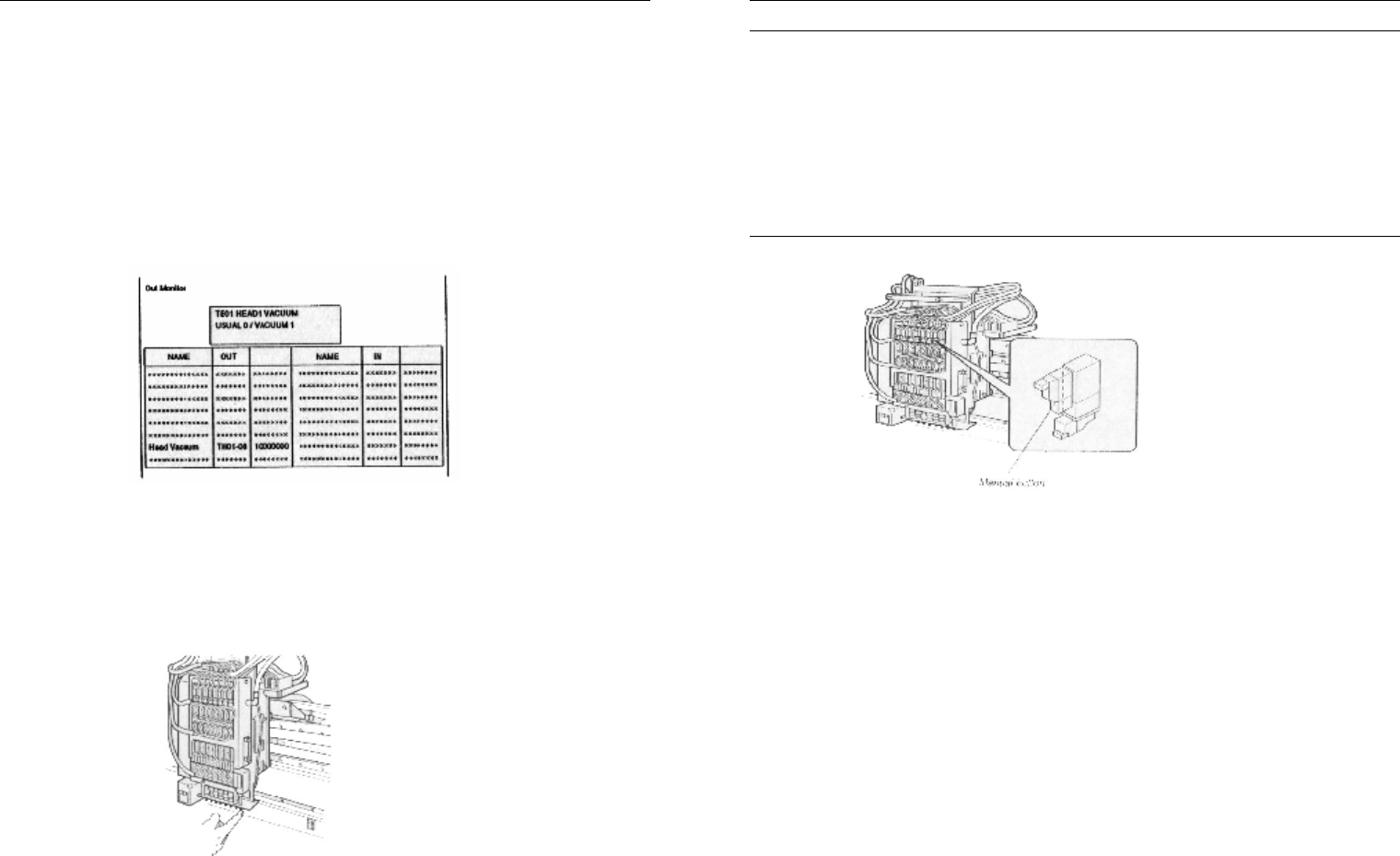

1.1.2. 检查真空发生器
以下过程解释了如何检查真空发生器。及通过测量真空发生器的真空度
决定是否需要维护。在检查真空发生器前，确保气源设为理想值并准备一块
带气管的真空表。
第一步 按下急停按钮。
第二步 打开输出监示屏幕并选择目标头。
1) 选择<3/4/C1 OUTPUT MONITOR>并按回车键。
2) 使用方向键移动光标至“H01”(1 头真空)或“H02”（2 头真空）
第三步 按回车键使选定的头产生真空。
当真空发生器打开时，输入监示屏幕数字变为“1”。
第四步 检查真空产生情况
把手放在吸嘴尖开口处感觉吸力，检查拾取真空产生情况。
l 检查真空发生器
第三章 调整
3-16
参考
如果真空产生工作不正常，不使用输出监示屏幕检查操作：
l 按急停键
l 用尖的改锥或有尖的相似工具按气阀上的手动键以产生真空
如果此方式可行，说明气阀的电气部分可能损坏。检查以下位置。如连
接器断开，电磁线圈断裂，联接器无动力，DC24V 供给错误，I/O 板输出错
误，气源供给错误，气管或吸管阀门损坏。检查真空发生器供气管。
l 真空发生器手动按钮
第三章 调整
3-17

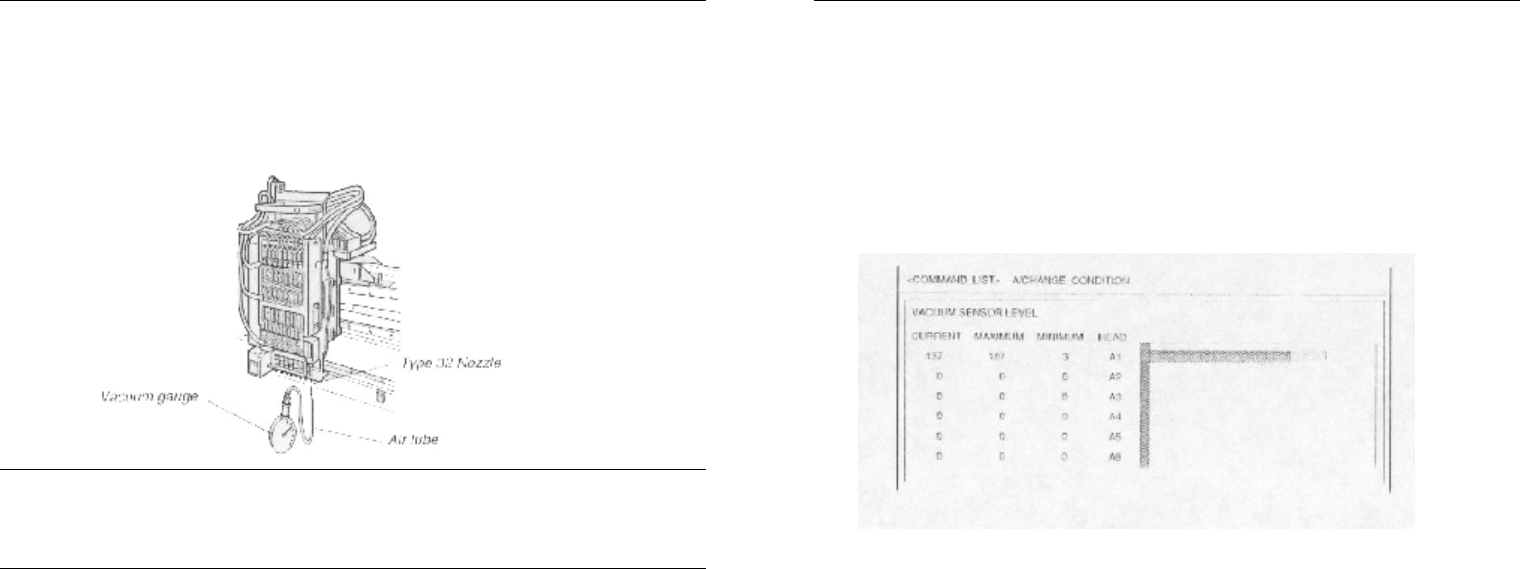

第五步 检查各头的漏气情况
如下图，在工作头上放置一个 32 型吸嘴后连接一块真空表，测量真空压
力（mmHg）。 真空压力为“-500mmHg”或更高时为理想。
l 测量真空压力
参考
如测量的真空压力低于“-500mmHg”时，真空发生部分可能阻塞。如果
没有阻塞，真空发生器可能有故障。
第三章 调整
3-18
1.1.3. 检查真空传感器功能
检查真空传感器功能可按以下过程进行。
第一步 使目标工作头产生真空
参考前一部分第一至三步。
第二步 选择<3/4/MANUAL>-<3A VACUUM SENSOR>并按回车键。
由传感器检测的当前真空度显示于操作显示器上。
l 真空度显示
第三步 检查真空传感器功能
当把手放在吸嘴尖开口处及移开时，确保真空度不断变化。吸嘴开口处
封闭时真空度增加。
第四步 返回输出监示屏幕关闭真空。
检查光标在输出监示屏幕的工作头真空度栏的目标工作头上，按回车键
关闭真空发生器。
