第三章 调整
3-63
第十一步 返回旋转开关“0”。
当调整各照明方式完成，将旋转开关设回“0”（所有 LED 打开）。
第 十 二步 按[ESC]键退出调整。
定位销与支撑销自动松开。在按在急停按钮后，取下 PCB。此调整无需
保存系统数据。
第三章 调整
3-64
3.1.2. 校正移动镜头标度
移动镜头标度是个代表一个像素相当于多少毫米的放大比例的光学参
数。此放大比例必须通过准确识别 PCB 基准标记的方法而正确校正。
1 作移动镜头标度校正的准备工作。
要作此校正，应该准备带有已知尺寸的基准标记的 PCB 并检查已登记于
标记数据库的数据。
第一步 准备 PCB。
准备一块带有已登记于标记数据库并且外形精确的基准标记的 PCB。
参考
推荐使用圆形标记，因为圆形标记在尺寸精度上优于其他标记。尤其推
荐使用反光较好的 1mm 直径圆形标记。

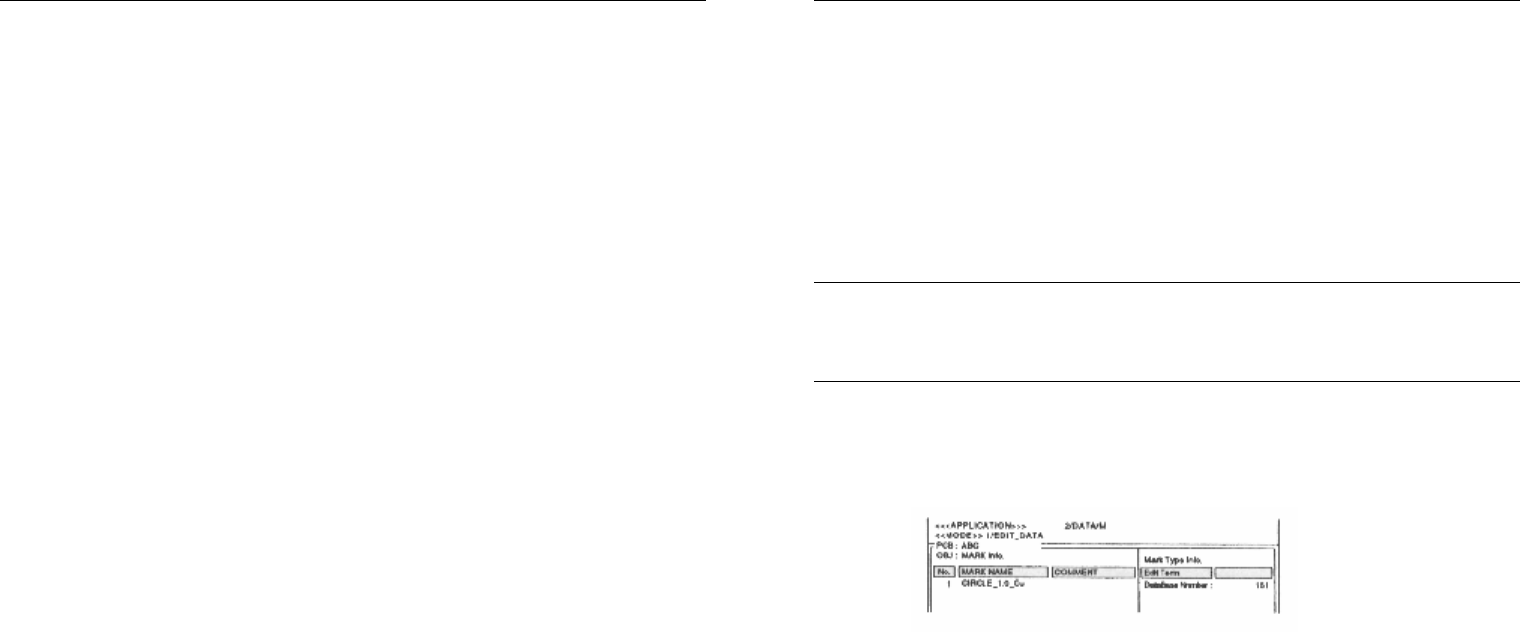

第二步 打开标记信息屏幕检查标记的数据库登记号。
1 选择<2/1/D1 SWITCH PCB DATA>，”PCB name”与”Mark Info.”并按回车
键。
2 检查 PCB 所用标记所登记的数据库号。
第三章 调整
3-65

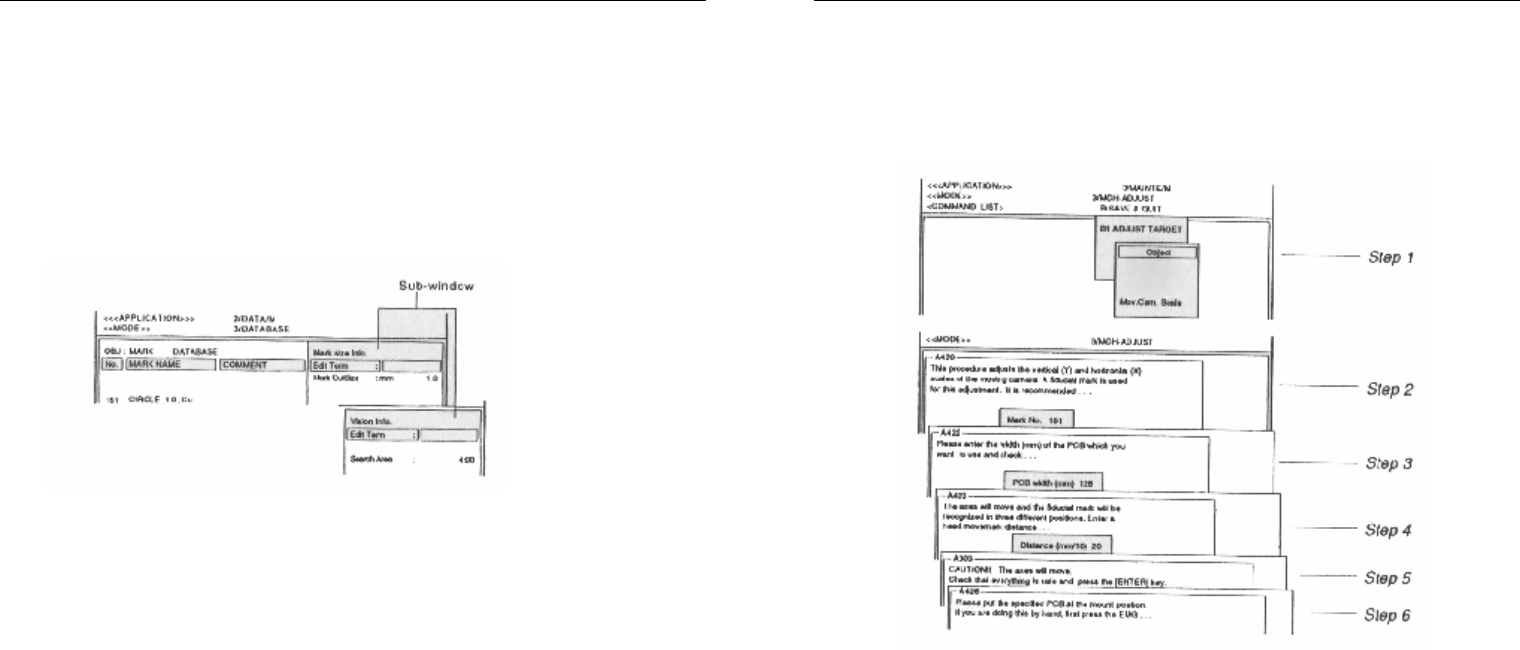

第三步 检查标记所登记的数据库号。
1 选 择 <2/3/DATABASE>-<A1 COMPONENT/MARK D.B.>-“MARK
DATABASE”并按回车键。
2 检查标记数据库所登记的数据。
按[F4]键切换子窗口，特 别是检查 PCB 标记尺寸是否与所登记数据匹配。
同时检查光学信息子窗口中的寻找区域参数需设定为标记外形尺寸＋
3.00mm。
第四步 按[F6]键打开辅助调整屏幕。
辅助调整命令用于检查是否标记可被清晰识别。
第五步 使用FIX PCB 命令以固定 PCB 于传送带贴装位置上。
根据 PCB 尺寸调节传送带宽度。然后，按下急停按钮，必要的话可调整
定位销与支撑销。
第六步 取消急停，然后执行标记位置示教。
操纵 YPU 摇杆，使标记对齐于视觉显示器屏幕上十字线中心。
第七步 执行光学测试 命令。
当无错误发生，则当前参数设定为理想。继续下一步移动镜头放大比例
调整。如果发生错误，可视情况调节镜头发光板并标记信息参数。详细信息
见操作手册。
第三章 调整
3-66
3 调节移动镜头标度（放大比例）。
当 准 备 好一块 PCB 并检查了 PCB 数据后，按以下步骤校准移动镜头放大
比例。
第一步 执行“Mov. Cam. Scale”命令。
选择<3/3/B1 ADJUST TARGET>-“Mov.Cam.Scale”并按回车键。
第二步 输入标记数据库号并按回车键。
在此输入使用的 PCB 上标记的数据库号。
第三步 检查或输入 PCB 的宽度并按回车键。
第四步 确认显示“Distance (mm/10) 20”， 按回车键。
通常，当寻找区域设为“4.00”时推荐设置移动距离为“20”（单位：十
分之一毫米）。
第三章 调整
3-67
第五步 确保安全，再次按回车键。
W轴移动至设定宽度(当在辅助调整之前已经调整传送带宽度，W 轴将不
移动。)
第六步 在传送带上固定 PCB。
当 PCB 已经固定好时，按[ESC]键进行下一步。（ 当 按 [ESC]键时支撑销
与定位销将暂时松开。）
如 果 PCB 没有固定于传送带上时，按急停键，把 PCB 放在合适位置。
第七步 取消急停
如果按下了急停开关，松开并按 YPU 上的[READY]键。
第八步 确保安全，按下回车键。
定位销与支撑销升起以固定 PCB，工作头移动至 PCB 上方。示 教屏幕上
出现基准标记。
第九步 移动基准标记至屏幕中央
操纵 YPU 摇杆将标记与屏幕中心十字线对齐
第三章 调整
3-68
第十步 按回车键开始校准。
移动镜头以 X 与 Y 两方向移动。镜头放大比例基于光学显示器上的移动
量执行校准，结果显示于屏幕上。
校准完成后支撑销与定位销自动松开。
第十一步 按回车键保存校准结果。
按[ESC]键以取消校准结果。
第十二步 保存校准设置。
选择<B2 SAVE DATA>或<B0 SAVE & QUIT>并按回车键。（选择<B3
RECOVER ADJUST>或<B7 QUIT>并按回车键以不保存退出）
第十三步 按急停键，取下 PCB。
