2. 위치 티칭
n
요점
위치 티칭을 실행할 경우는 , 마크 정보에 웨이퍼 피듀셜이 설정되어 있으며 , [ 부품 ] →「트레이」→ [ 웨이퍼 ] →「옵션」탭내
의「E 위치보정 마크사용」이「미사용」이외로 설정되어 있어야 합니다 .
1
[ 위치티칭 ] 버튼을 누릅니다 .
2
마크를 선택합니다 .
마크선택대화창에서마크를선택해주십시오 .웨이퍼카메라가마크위치로이동합니다 .
위치티칭의 마크선택
2 8221-H0 - 0 0
3
부품을 티칭합니다 .
마크또는마크가되는부품의중심을티칭해주십시오 .
마크 또는 마크가 되는
부품을 십자 커서의
중심에 맞춘다
이 버튼을 눌러서 확정

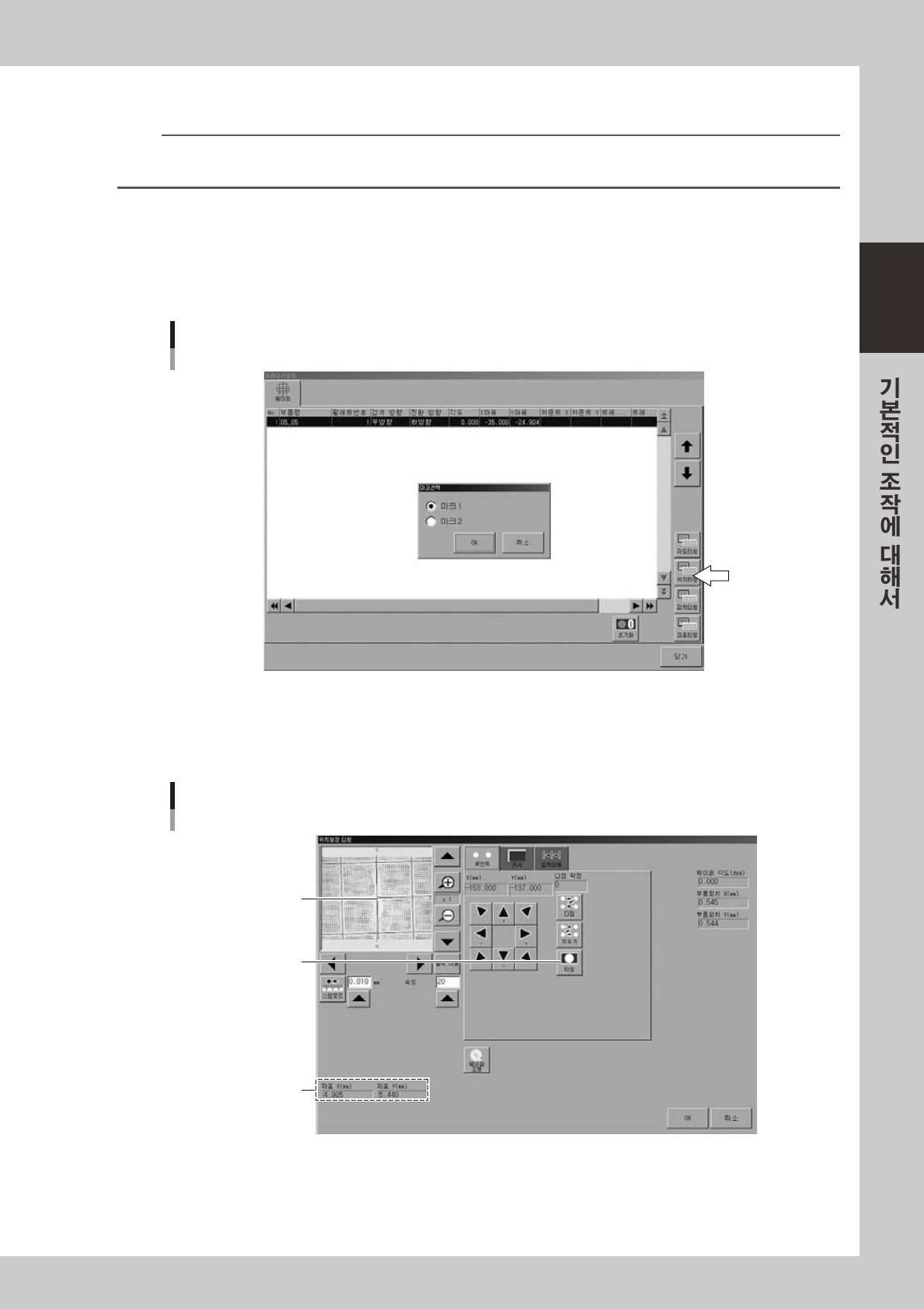

티칭 화면
위치 티칭
마크 중심좌표
28222-H0 - 00
2-42
2
3. 피치 티칭
1
[ 피치 티칭 ] 버튼을 누릅니다 .
여기에 XY갯수를 입력
산출된 피치

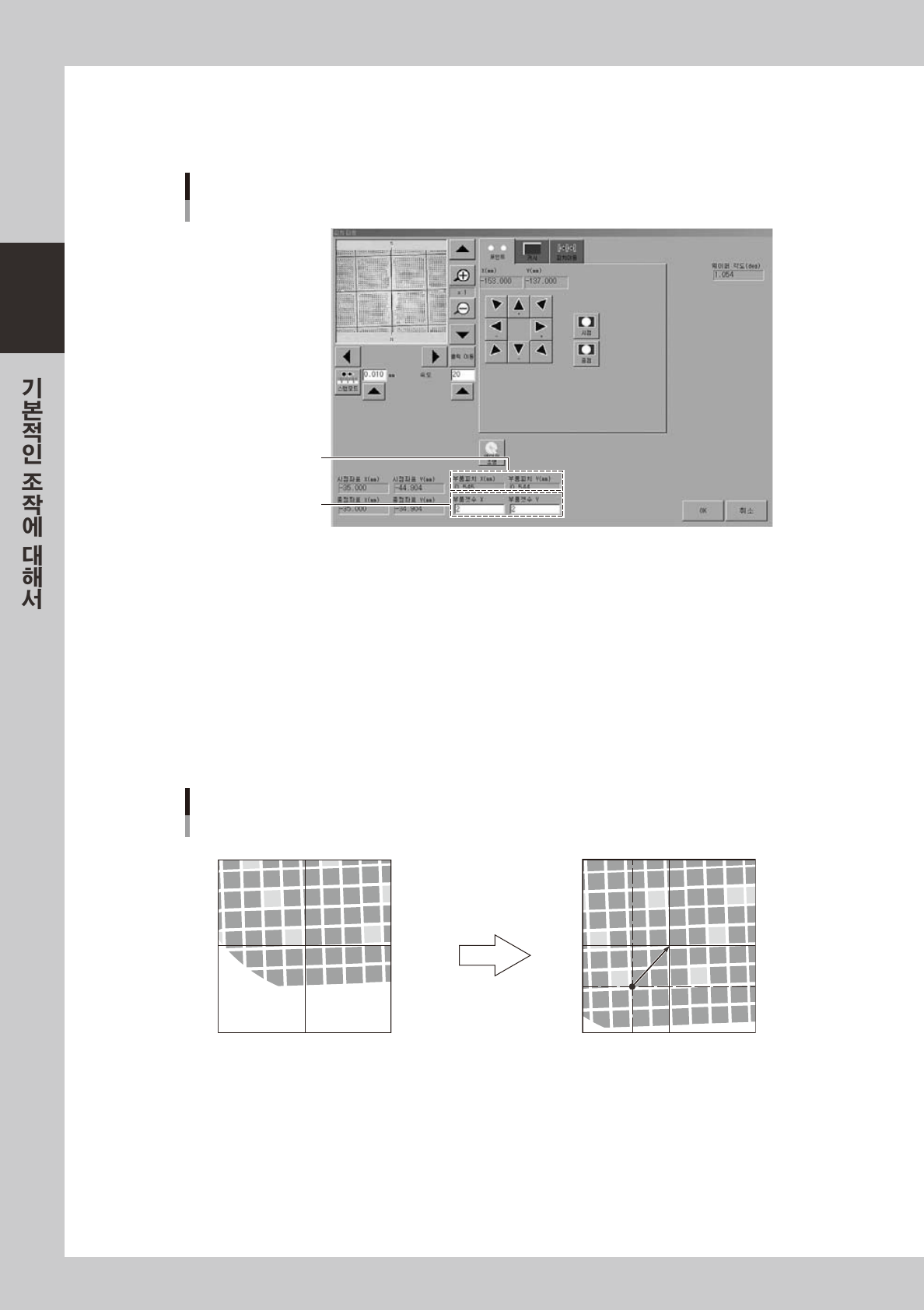

티칭 화면
피치 티칭
28223-H0 - 00
2
시점 ( 기준 포인트 ) 을 결정합니다 .
기준이되는위치를포인트또는커서티칭으로위치를맞추고 ,「시점」버튼을누릅니다 .
3
부품갯수 XY 를 입력합니다 .
피치계산에사용할부품갯수를입력해주십시오 .
4
종점을 결정합니다 .
커서를Step3 에서입력한부품갯수XY 분마큼틀어진기준위치로이동해서[ 종점 ] 버튼을눌러주십
시오 .시점좌표 ,종점좌표 ,부품갯수로부터부품피치가자동적으로계산됩니다 .
피치 티칭
시점(십자 커서의 중심)
입력한 XY갯수분 만큼
화살표 커서로 이동
종점(십자 커서의 중심)
27224-H 0- 0 0
5
변경된 피치를 확인합니다 .
1.「피치이동」탭으로전환합니다 .
2. 화살표키를눌렀을때눌러진방향으로부품의피치분마큼이동하는것을확인합니다 .
6
피치를 등록합니다 .
[OK] 버튼을눌러서「피치티칭」대화창을닫으면 ,계산한피치가부품피치XY 의파라미터에등록됩니
다.
2-43
2
4. 좌표 티칭
1
[ 좌표 티칭 ] 버튼을 누릅니다 .
부품을 십자커서의
중심에 맞춘다
이 버튼을 눌러서 확정
커런트 좌표

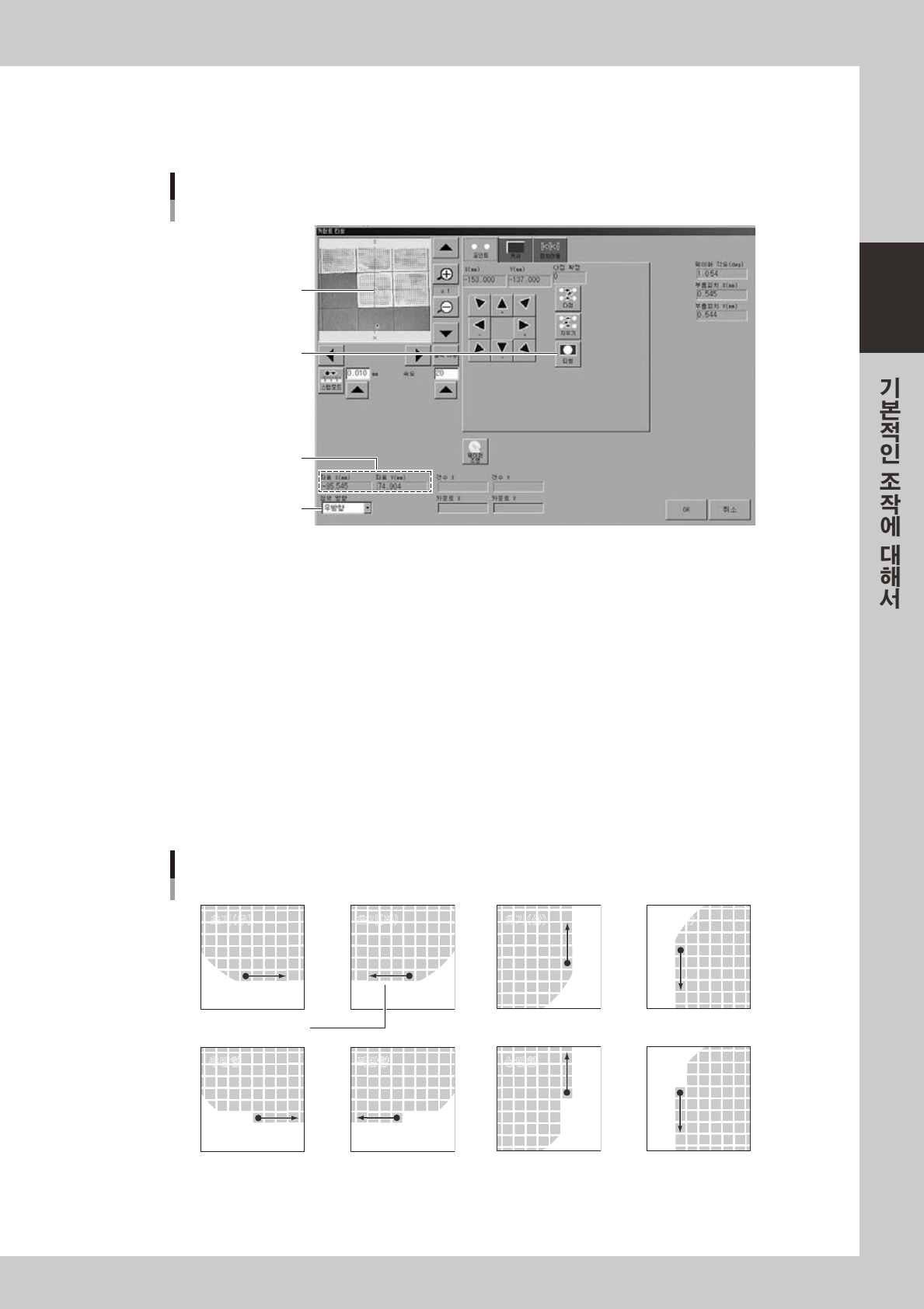

티칭화면
좌표티칭
검색 방향
28224-H0- 00
2
첫번째 부품으로 이동합니다 .
화살표를사용해서첫번째부품으로이동해주십시오 .
3
부품 중심을 티칭합니다 .
Ori-Fla(OrientationFlat) 면을기준으로첫번재의중심좌표를다점티칭해주십시오 .
4
티칭 결과를 확인합니다 .
보통 ,신규부품을사용할경우 ,좌표 XY( 커런트좌표 ) 는 0.00( 다이싱프레임의중앙 ) 으로되어있습
니다 .티칭이정확하게실행되면XY 에좌표가표시됩니다 .
5
검색 방향을 확인합니다 .
검색방향을상황에맞춰서변경해주십시오 .
검색방향
초기(우) 초기(좌) 초기(상) 초기(하)
우방향 좌방향 상방향 하방향
Ori-Fla면
6
좌표를 등록합니다 .
[OK] 버튼을눌러서「커런트티칭」대화창을닫으면 ,커런트좌표가파라미터에등록됩니다 .
