3.2 오퍼레이션 패널 버튼
오퍼레이션 패널 버튼은 , 본 장비의 정면과 후면에 배치되어 있으며 , 장비를 조작할 때에 자주 사용하는 커
맨드를 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .( 패널 버튼의 색은 , 표시등으로 지정한 색과
같은 색이 됩니다 .)
오퍼레이션 패널 버튼
27111- H 0- 0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
전후에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ조작권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞ RESET 완료시
START( 녹색 ) 기판데이터에따라부품의실장을합니다 . ᆞ정지 시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP( 적색 )
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR( 황색 ) 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
「ACTIVE」버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 .「READY」「START」「ERROR
CLEAR」및「RESET」버튼은 같은 패널의「ACTIVE」버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 ,「STOP」버튼은 어
떤 상태에서도 사용 가능합니다 .)
키보드는 , 정면 패널의「ACTIVE」버튼이 ON 으로 되어 있을 때만 유효합니다 .
1-9
1
4. 헤드부
헤드부는장비의A,B두개의XY 축상에탑재되어있으며 ,부품의흡착이나실장을실행합니다 .헤드부의구성
이나종류에대해서다음과같이설명합니다 .
헤드부
피듀셜 카메라 조명 유니트
(카메라 축은 옵션)
헤드 (2연)
헤드 이동용 핸들
FF 헤드 4M 헤드
헤드 (4연)
27112-H0 -10
BB
AA
헤드 레이아웃
1 10 101 110
장비 정면
1 2 3 41 2 3 4 1 21 2
웨이퍼 헤드
4M 헤드 FF 헤드
피듀셜 카메라
테이프 피더
27113-H0 -10
1-10
1
4.1 부품흡착
•
탑재헤드

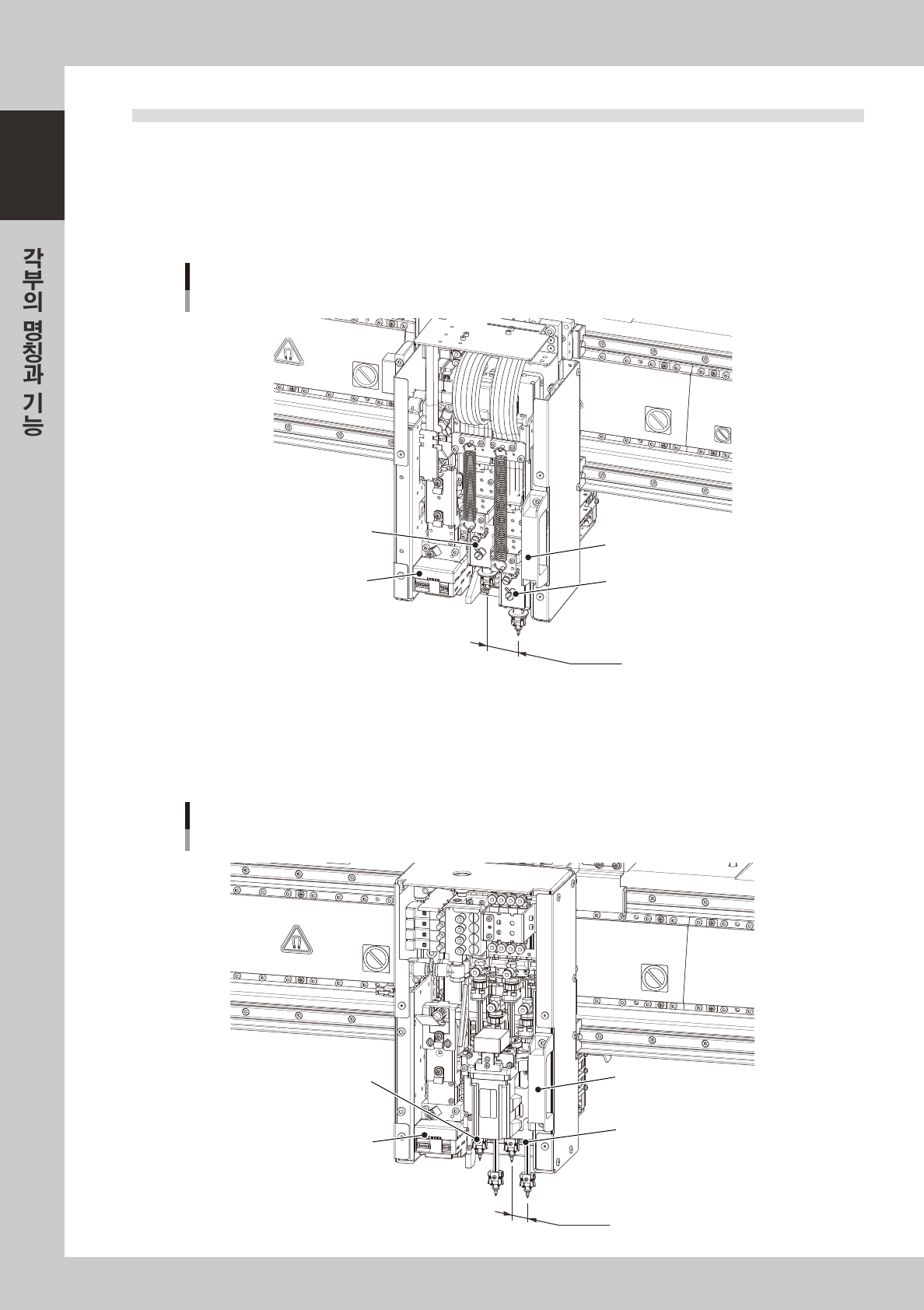

4.1.1 F 헤드
각 테이블별로 하중제어 가능한 헤드가 2 대 장착되어 있습니다 . 헤드 번호는 , 양 테이블 모두 장비 정면에
서 봐서 왼쪽부터 헤드 1, 헤드 2 가 됩니다 . 각 헤드간의 노즐 피치는 36mm 로 , 웨이퍼 트레이체인저의 노
즐 피치와 같은 피치로 되어 있습니다 .
헤드2
36mm
헤드1
헤드 이동용 핸들
피듀셜 카메라
F 헤드(하중)
A테이블의 예
27114-H0 -0 0
4.1.2 4M 헤드
각 테이블마다 헤드가 4 대 장착되어 있습니다 . 헤드 번호는 , 양 테이블 모두 장비 정면에서 봤을때 왼쪽이
헤드 1 이 됩니다 . 각 헤드간의 노즐 피치는 18mm 입니다 .
헤드4
18mm
헤드1
헤드 이동용 핸들
피듀셜 카메라
4M 헤드
A테이블의 예
27125-H0 - 00
