2-19
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음 항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
표시등 적색표시등이점등되어있을것 .
피더 ( 옵션 )
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
웨이퍼트레이체인저 ( 옵션 )
부품 ( 다이싱프레임또는웨이퍼팔레트 ) 이올바르게세팅되어있을것 .
웨이퍼장치 ( 매거진부 ) 가올바르게접속되어있을것 .
매거진도어가닫혀있을것 .
매거진포지션전환스위치가「AUTO」측으로되어있을것 .
디핑스테이션（옵션）
피더플레이트상에올바르게세팅되어있을것 .
하네스가소정의커넥터에접속되어있을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상 정지중에는
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지말아 주십시오 .
2-20
2
3.2 장비를 기동한다
아래와 같은 순서로 장비를 기동시켜 주십시오 .
1
전원스위치를 ON 으로 합니다 .
본장비정면우측아래에있는전원스위치를우측방향으로돌려서ON 으로해주십시오 .시스템
기동후 ,장비의운전에필요한프로그램을읽어들여서「초기화처리중」화면이표시됩니다 .
OFF
ON
메인 스위치
27202-H0 - 00
초기화 처리중 화면
28210-H0 -0 0
2
원점복귀를 실행합니다 .
「원점복귀」대화창이표시되므로「READY」버튼을누른후 , 화면의지시에따라원점복귀를실행해주
십시오 .
2-21
2
3

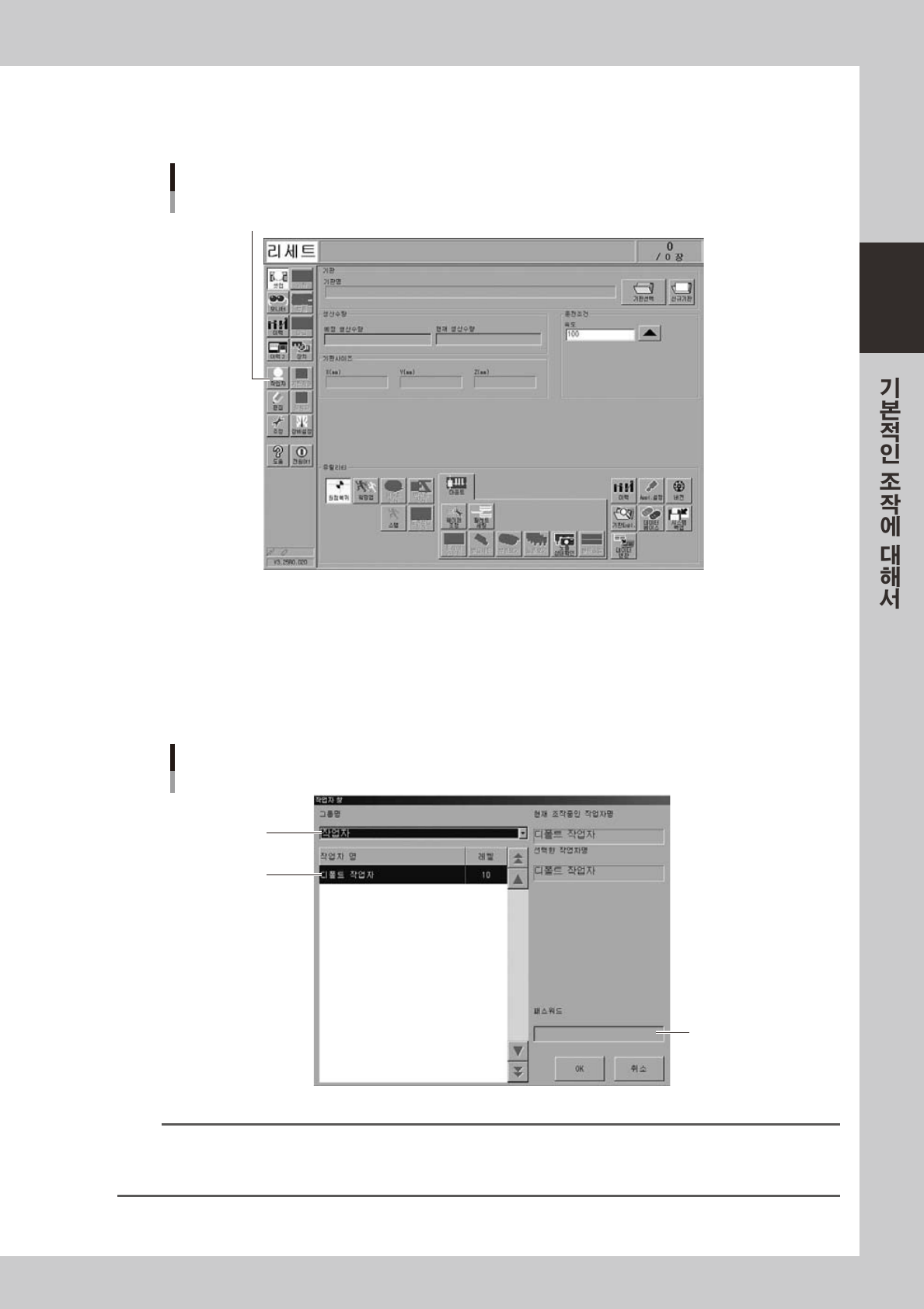

[ 작업자 ] 버튼을 누릅니다 .
작업자를지정하기위한「작업자창」이표시됩니다 .
이 버튼을 눌러서「작업자 창」을 표시한다
[작업자] 버튼
2 8211-H0 - 0 0
4
작업자를 지정하고 , 패스워드를 입력합니다 .
필요에따라「그룹명」리스트로부터 ,「관리자」또는「작업자」를선택할수있습니다 .
「그룹명」과「작업자명」을선택해서 ,패스워드를입력하고[OK] 버튼을눌러주십시오 .( 패스워드가
미설정일경우에는그대로[OK] 버튼을눌러주십시오 .)패스워드가일치하면 ,초기화면 ( 기판선택전
의셋업화면 ) 이됩니다 .
그룹명을 선택
작업자 선택
패스워드를 입력
작업자명을 선택
28212-H0-00
참고
지정한 작업자 조작허가 레벨의 설정에 따라 , 유효한 메뉴버튼이 달라집니다 . 예를 들어 , 출하시의「디폴트 작업자」의 조작
레벨은 [ 레벨 0] 으로 설정되어 있고 , 기본적인 조작만 허가되어 있습니다 . 이 레벨은 필요에 따라 변경할 수 있습니다 . 그리
고 패스워드와 조작레벨의 설정에 따라 작업자의 추가 , 조작허가 항목의 설정이 가능합니다 .
