1-10
1
4.1 부품흡착
•
탑재헤드
4.1.1 F 헤드
각 테이블별로 하중제어 가능한 헤드가 2 대 장착되어 있습니다 . 헤드 번호는 , 양 테이블 모두 장비 정면에
서 봐서 왼쪽부터 헤드 1, 헤드 2 가 됩니다 . 각 헤드간의 노즐 피치는 36mm 로 , 웨이퍼 트레이체인저의 노
즐 피치와 같은 피치로 되어 있습니다 .
헤드2
36mm
헤드1
헤드 이동용 핸들
피듀셜 카메라
F 헤드(하중)
A테이블의 예
27114-H0 -0 0
4.1.2 4M 헤드
각 테이블마다 헤드가 4 대 장착되어 있습니다 . 헤드 번호는 , 양 테이블 모두 장비 정면에서 봤을때 왼쪽이
헤드 1 이 됩니다 . 각 헤드간의 노즐 피치는 18mm 입니다 .
헤드4
18mm
헤드1
헤드 이동용 핸들
피듀셜 카메라
4M 헤드
A테이블의 예
27125-H0 - 00
1-11
1
4.1.3 부품인식 카메라
YSH20 은 부품 인식용 카메라 ( 멀티 카메라 ) 를 각 스테이지 전후의 어느 한 쪽에 1 대가 표준으로 장착되
어 있습니다 . 옵션으로 멀티 카메라 또는 싱글 카메라를 추가로 장착할 수도 있습니다 . 웨이퍼 트레이체인저
가 있을 경우는 , 전후에 웨이퍼 카메라가 장착되어 있습니다 .
B테이블
멀티카메라 또는 싱글카메라
A테이블
멀티카메라 또는 싱글카메라
부품인식 카메라
B테이블
멀티카메라 또는 싱글카메라
A테이블
멀티카메라 또는 싱글카메라
웨이퍼 카메라
27115-H0 - 00
1-12
1
4.2 노즐종류
부품 흡착을 안정하게 실행하기 위해서 , 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 장착 가능한
노즐에 관해서는 다음과 같이 설명합니다 .
4.2.1 노즐

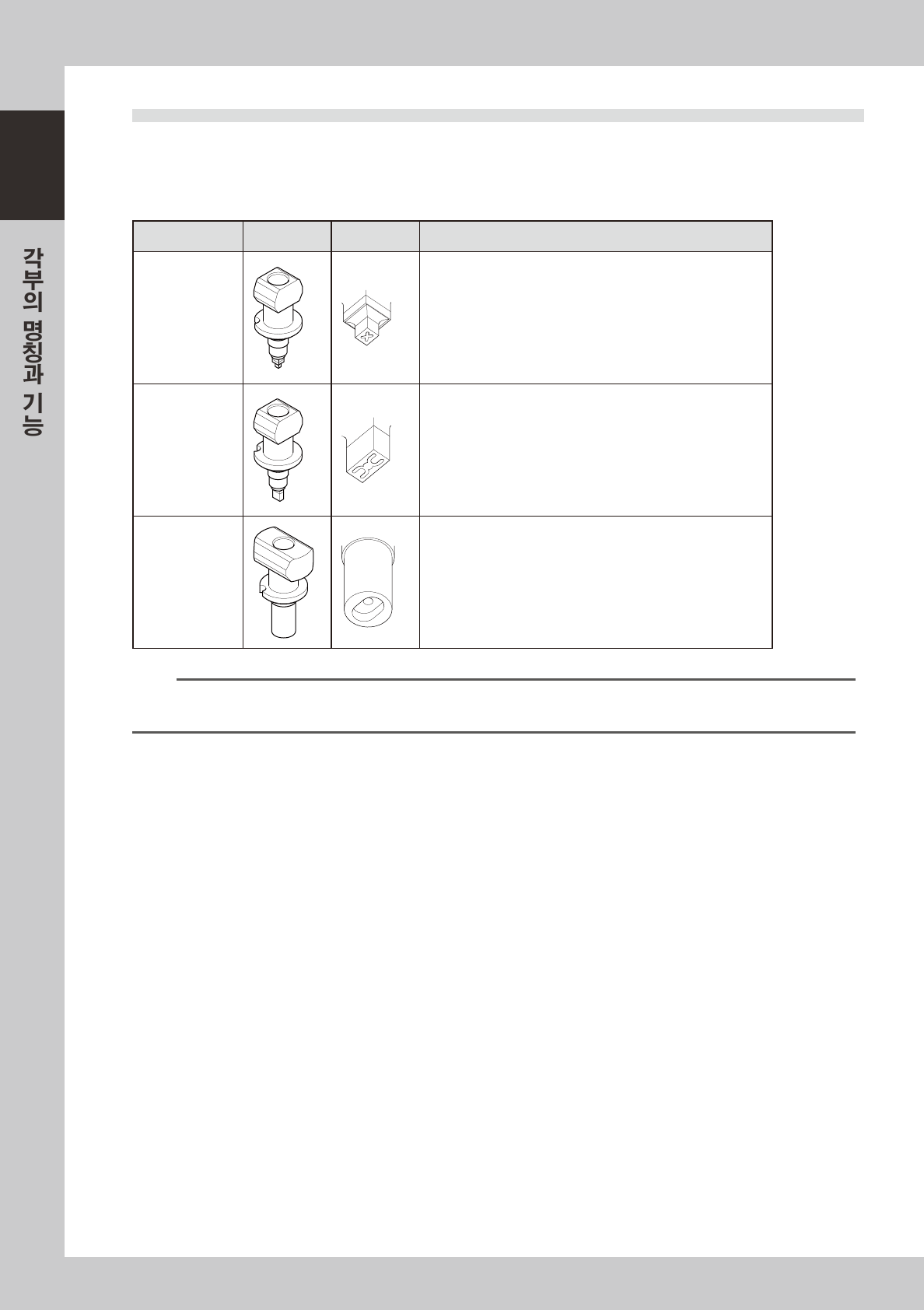

노즐타입 외관 선단형상 대응부품 예
Type401
0603~1005 사이즈의칩부품 ,미니몰드트렌지스터
Type402
1608~3216 사이즈의부품 ,미니트렌지스터
Type403
4532~7343 사이즈의부품이나SOP10~20mm
및□ 5~16mm 의QFP
n
요점
부품의 종류 및 부품 사이즈에 관한 자세한 내용에 대해서는 납입 사양서를 참조해 주십시오 .
또 , 상기 이외의 노즐은 전부 특주 ( 스페셜 옵션용 ) 노즐이 됩니다 .
