2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
컨베이어 수동 버튼
1
2
3
49
6
8
5 7
28204-H0- 00
1. [ 기판반송 ] 버튼
입구또는대기위치에서기판을이동하여세팅위치에서고정합니다 .「모든위치」또는「지정위치」를선택해서반송할수
도있습니다 .
2. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
28205-H0-0 0
3. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로회전시킵니다 .
4. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로회전시킵니다 .
5. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
6. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
7. [ 푸쉬업 ] 버튼
클램프식고정유니트와연동해서기판을아래방향 ( 뒷면 ) 에서고정합니다 .
2-14
2
8. [ 입구스톱퍼 ] 버튼
반입한기판을대기위치에서정지시킬때사용합니다 .
9. [ 축이동 ] 버튼
수동으로축을움직일경우에사용합니다 .
[ 축이동 ] 버튼을누르면「축이동」화면이표시되므로 ,화살표키를사용하거나 ,[PTP] 버튼을눌러서수치를입력해주십
시오 .축을지정한위치로이동시킬수가있습니다 .
「축이동」화면
1
2
3
4
5
6
7
28206-H0 -00
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향이없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한거리만큼화살표키로움직입니다 .
５ 화살표 이동하고싶은방향으로이동시킬때사용합니다 .
6 테이블선택 축이동을실행할테이블을선택합니다 .
7 속도 축이동모드내의이동속도를지정합니다 .
2-15
2

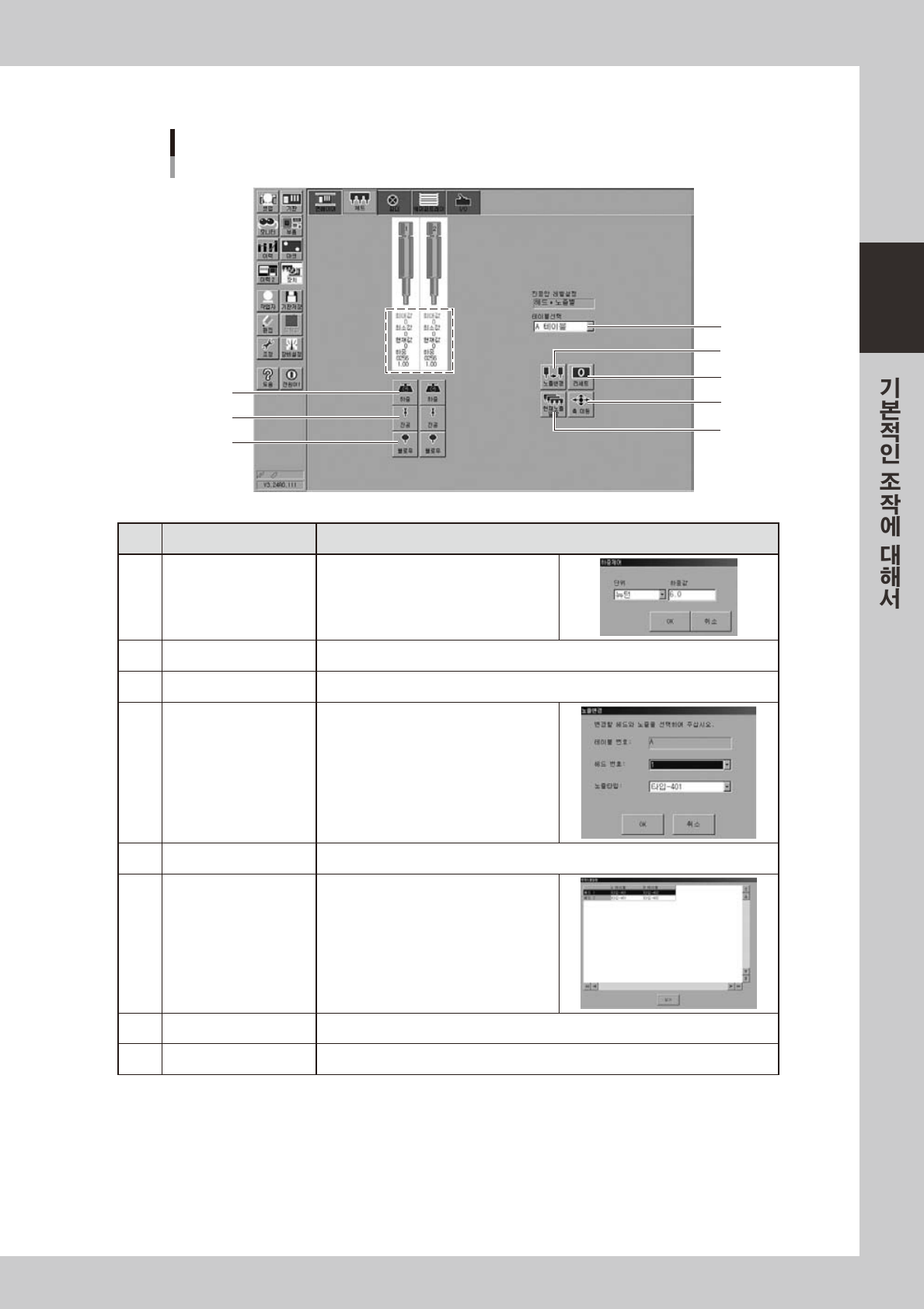

■ 헤드 수동조작
「장치」ー「헤드」화면
2
1
3
5
4
8
7
6
FF헤드의 예
28207-H0- 00
버튼명 기능
1 하중
수동으로하중설정을하고확인할수가있
습니다 .단위는「뉴턴」과「비트」입니다 .
2 진공 각헤드의진공 ON/OFF 를실행합니다 .
3 블로우 각헤드의블로우ON/OFF 를실행합니다 .
4 노즐변경
노즐스테이션을겸비한장비는 ,「노즐변경」
대화창이표시되며 ,헤드및노즐타입을지
정해서노즐체인지를실행합니다 .
5 리세트 상기그림내의점선부분의각수치의표시를리세트합니다 .
6 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의
일람을표시합니다 .
7 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
8 테이블선택 조작대상이되는테이블을선택합니다 .
