3.4 컨베이어 셋업 작업의 흐름
생산기판을 변경함에 따라 , 그 기판에 맞춰 컨베이어 유니트를 조정하거나 , 사용할 부품 준비를 할 필요가
있습니다 . 여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어폭을 조정한다
기판을 세팅한다
기판누름 플레이트를 조정한다
[컨베이어 폭] ON
[푸쉬업] ON
[푸쉬업] ON
[푸쉬업] OFF
[푸쉬업] OFF
기판고정 상태를 확인한다
기판을 제거한다
비상정지 상태로 한다
비상정지를 해제한다
셋업작업의 흐름
컨베이어
27203-H0 - 00
기판고정 방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판플랩에끼워서고정합니다 .
기판의틀이외는옵션인백업지그를사용해서기판을지탱합니다 .
기판고정 방법
기판고정 방법의 확인
기판고정
이미지
28214-H0- 00
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
2-24
2
1
컨베이어 폭을 조정합니다 .
셋업할기판데이터가선택되어있는것을확인하고 ,[ 장치 ]-「컨베이어」탭에서[ 컨베이어폭 ] 버튼을
눌러주십시오 .대화창이표시되면 ,변경후의컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
e
2
장비를 비상정지 상태로 하고 , 커버를 오픈합니다 .
3
기판을 컨베이어에 세팅합니다 .
컨베이어화면의[ 푸쉬업] 버튼을눌러서푸쉬업플레이트를상승시키고기판의고정상태를확인합니다.
4
기판누름 플레이트의 위치를 조정합니다 .
1. 푸쉬업플레이트를내립니다 .
2. 기판클램프시 ,기판을균등하게끼워서지탱할수있도록기판누름플레이트의위치를조정합니다 .
육각렌치로기판누름플레이트를풀어서적정한위치로바꿔서장착해주십시오 .
기판누름 플레이트
기판
기판누름 플레이트
27204 -H0 -0 0
5
기판의 고정상태를 확인합니다 .
1. 푸쉬업플레이트를상승시킵니다 .
2. 기판이균일하게지탱되어있는지확인합니다 .기판을가볍게두드리거나 ,기판의휨상태를체크하
여주십시오 .기판이휘지않고균일하게지탱되어있으면적정합니다 .
6
컨베이어로부터 기판을 제거합니다 .
푸쉬업플레이트를내리고기판을꺼낸다음 ,비상정지를해제합니다 .
2-25
2

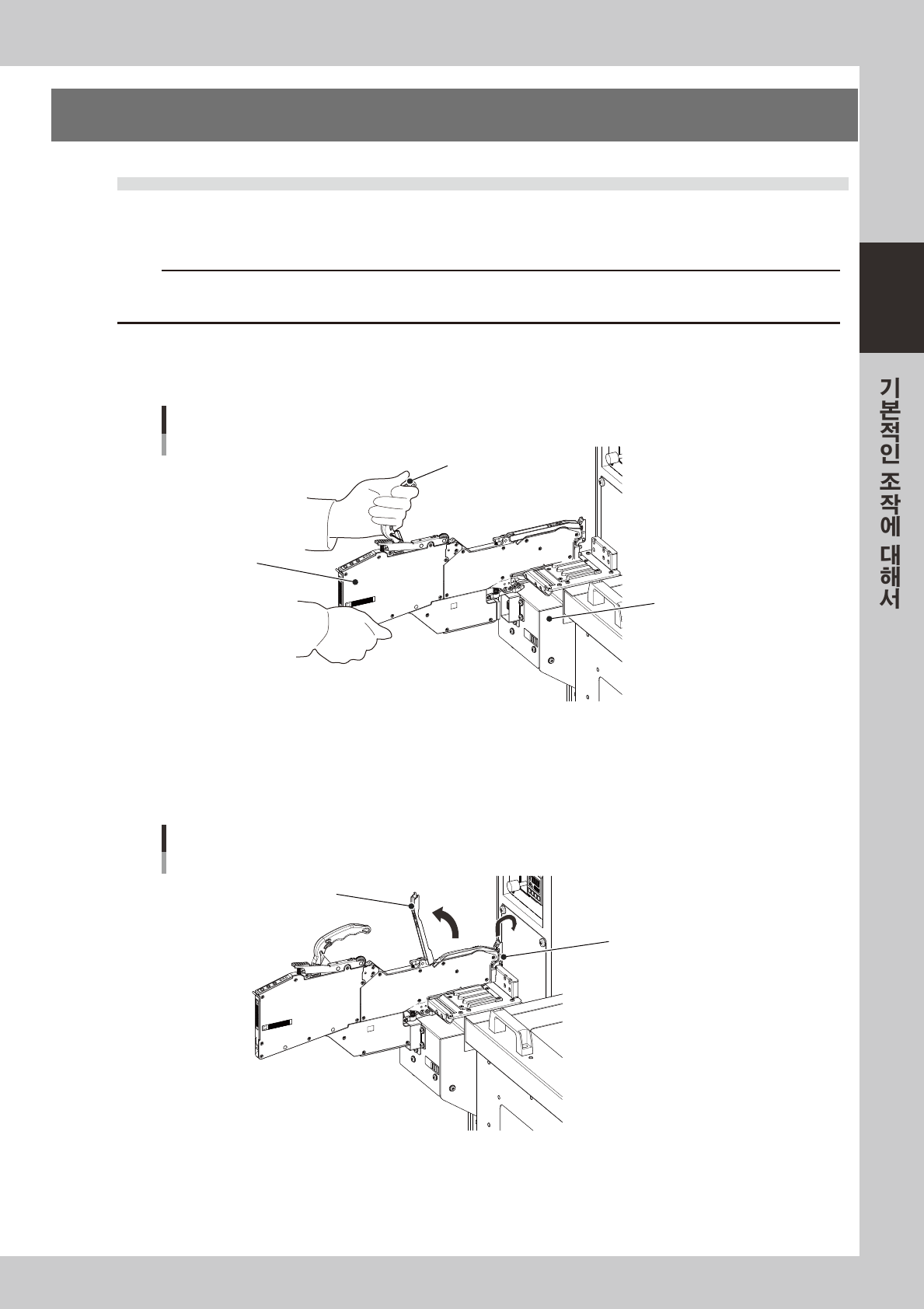

4. 부품공급 장치의 준비
4.1 테이프 피더
4.1.1 테이프의 세팅
c
주의
테이프의세팅은반드시 ,세팅스테이션또는외셋업용전원스테이션을사용해서해주십시오 .마운터상에서의테이프세팅은
실행할수없습니다 .
1
피더를 세팅합니다 .
피더를세팅스테이션또는외셋업용전원스테이션에세팅합니다 .
피더의 세팅
핸들
피더
테이프 세팅 스테이션
27205-H0 -0 0
2
테이프가이드 ASSY 를 들어 올립니다 .
테이프가이드프론트레버를들어올리면서앞쪽으로젖히고 ,테이프가이드ASSY 를들어올려주십시
오.
테이프가이드 ASSY 들어 올리기
테이프가이드 ASSY
테이프가이드 프론트 레버
27206 -H0 -0 0
