1-11
1
4.1.3 부품인식 카메라
YSH20 은 부품 인식용 카메라 ( 멀티 카메라 ) 를 각 스테이지 전후의 어느 한 쪽에 1 대가 표준으로 장착되
어 있습니다 . 옵션으로 멀티 카메라 또는 싱글 카메라를 추가로 장착할 수도 있습니다 . 웨이퍼 트레이체인저
가 있을 경우는 , 전후에 웨이퍼 카메라가 장착되어 있습니다 .
B테이블
멀티카메라 또는 싱글카메라
A테이블
멀티카메라 또는 싱글카메라
부품인식 카메라
B테이블
멀티카메라 또는 싱글카메라
A테이블
멀티카메라 또는 싱글카메라
웨이퍼 카메라
27115-H0 - 00
1-12
1
4.2 노즐종류
부품 흡착을 안정하게 실행하기 위해서 , 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 장착 가능한
노즐에 관해서는 다음과 같이 설명합니다 .
4.2.1 노즐
노즐타입 외관 선단형상 대응부품 예
Type401
0603~1005 사이즈의칩부품 ,미니몰드트렌지스터
Type402
1608~3216 사이즈의부품 ,미니트렌지스터
Type403
4532~7343 사이즈의부품이나SOP10~20mm
및□ 5~16mm 의QFP
n
요점
부품의 종류 및 부품 사이즈에 관한 자세한 내용에 대해서는 납입 사양서를 참조해 주십시오 .
또 , 상기 이외의 노즐은 전부 특주 ( 스페셜 옵션용 ) 노즐이 됩니다 .
1-13
1

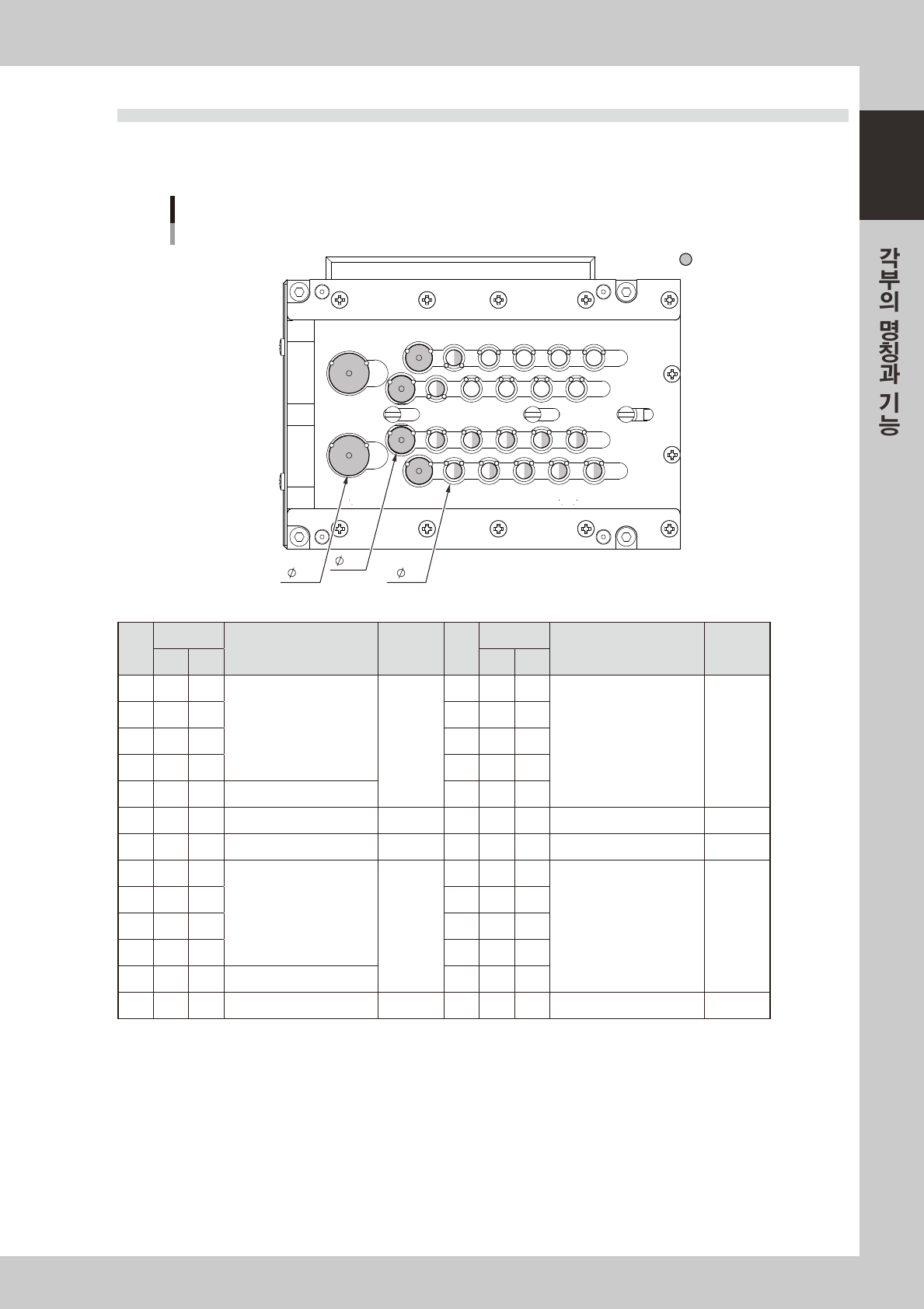

4.3 노즐 스테이션 ( 옵션 )
노즐 스테이션이 겸비되어 있으면 , 자동 교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐 스테이션과 대응하는 헤드 및 노즐타입은 다음과 같습니다 .
123456
7
8
9
101112
1415161718
20
2122232425
13
19
26
노즐 스테이션
양 테이블 공통
특주 노즐 영역
장비 앞쪽
15
10
6
27116-H0 -0 0
No.
헤드
노즐 타입 선단 직경 No.
헤드
노즐 타입 선단 직경
FF 4M FF 4M
1 2 4
TYPE401
φ6
14 - -
TYPE403 또는특주 φ6
2 1 3 15 - -
3 2 2 16 - -
4 1 1 17 - -
5 - - TYPE403 또는특주 18 - -
6 - - 특주 φ 10 19 - - 특주 φ 10
7 1 - 특주 φ 15 20 2 - 특주 φ 15
8 2 4
TYPE402
φ6
21 - -
TYPE403 또는특주 φ6
9 1 3 22 - -
10 2 2 23 - -
11 1 1 24 - -
12 - - TYPE403 또는특주 25 - -
13 - - 특주 φ 10 26 - - 특주 φ 10
