1-7
1
3. 조작
•
입력부
본장치의앞면과뒷면에조작과데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마우스가장착되어있
습니다 .이들의기능에대해서설명합니다 .
오퍼레이션 디스플레이
(터치 패널은 옵션）
마우스
키보드
오퍼레이션 패널 버튼
조작・입력부
27109-H0 - 00
3.1 키보드와 마우스
본체에는 , 조작이나 데이터의 편집 등에 사용하는 키보드와 마우스가 표준으로 장착되어 있습니다 . 화면상
의 아이콘 버튼이나 파라미터 항목을 선택할 때에는 , 마우스 커서를 맞추고 마우스의 좌측 버튼을 누릅니
다.
마우스 격납 장소
키보드와 마우스
키보드 뒷면
마우스
이 볼트를
느슨하게 한다
마우스 패드
키보드 회전
27110-H0 - 00
c
주의
마우스는 ,낙하해서파손될위험이있으므로 ,사용하지않을경우에는격납해주십시오 .
1-8
1
3.2 오퍼레이션 패널 버튼
오퍼레이션 패널 버튼은 , 본 장비의 정면과 후면에 배치되어 있으며 , 장비를 조작할 때에 자주 사용하는 커
맨드를 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .( 패널 버튼의 색은 , 표시등으로 지정한 색과
같은 색이 됩니다 .)
오퍼레이션 패널 버튼
27111- H 0- 0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
전후에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ조작권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞ RESET 완료시
START( 녹색 ) 기판데이터에따라부품의실장을합니다 . ᆞ정지 시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP( 적색 )
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR( 황색 ) 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
「ACTIVE」버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 .「READY」「START」「ERROR
CLEAR」및「RESET」버튼은 같은 패널의「ACTIVE」버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 ,「STOP」버튼은 어
떤 상태에서도 사용 가능합니다 .)
키보드는 , 정면 패널의「ACTIVE」버튼이 ON 으로 되어 있을 때만 유효합니다 .
1-9
1

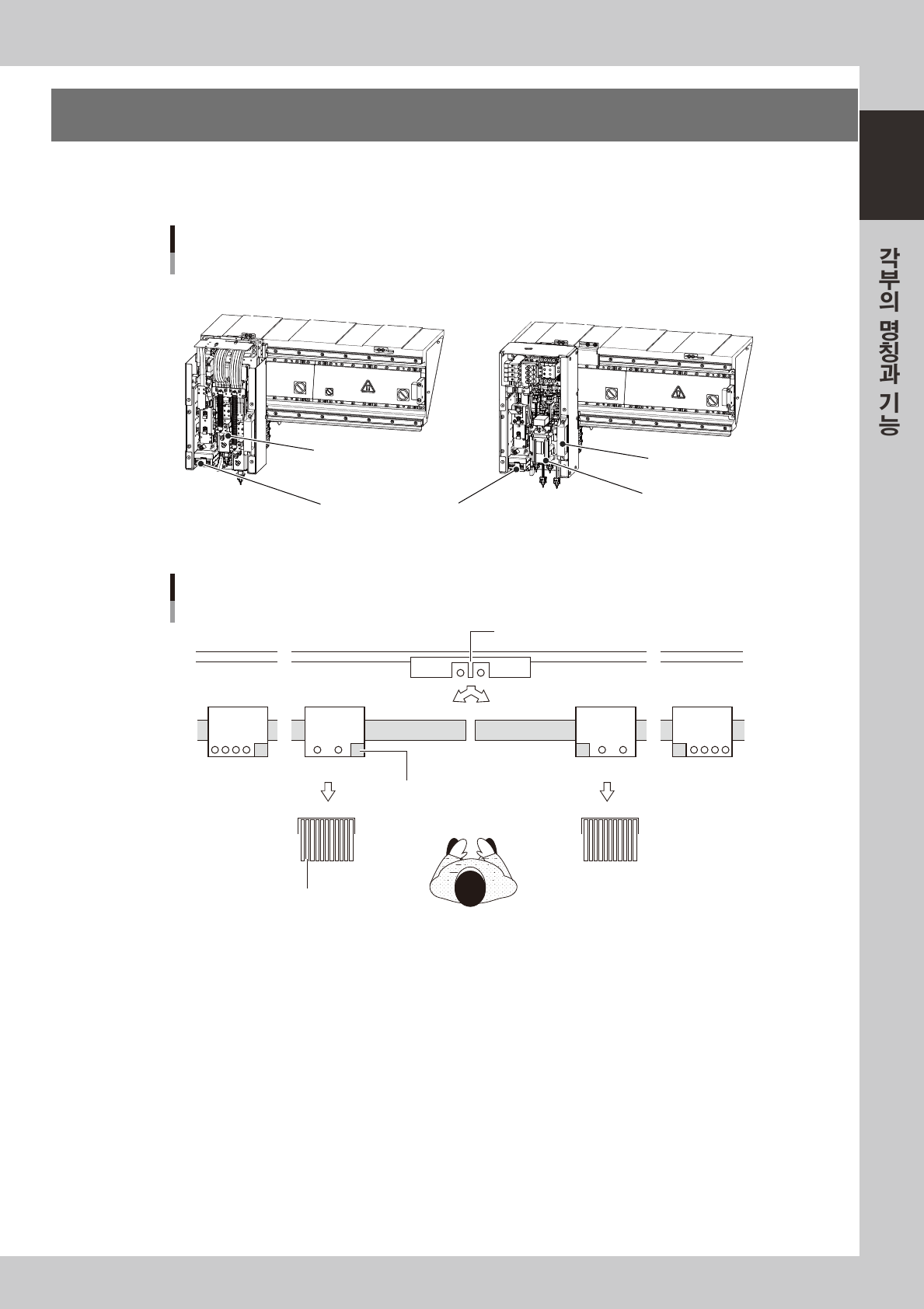

4. 헤드부
헤드부는장비의A,B두개의XY 축상에탑재되어있으며 ,부품의흡착이나실장을실행합니다 .헤드부의구성
이나종류에대해서다음과같이설명합니다 .
헤드부
피듀셜 카메라 조명 유니트
(카메라 축은 옵션)
헤드 (2연)
헤드 이동용 핸들
FF 헤드 4M 헤드
헤드 (4연)
27112-H0 -10
BB
AA
헤드 레이아웃
1 10 101 110
장비 정면
1 2 3 41 2 3 4 1 21 2
웨이퍼 헤드
4M 헤드 FF 헤드
피듀셜 카메라
테이프 피더
27113-H0 -10
