3-20
3
•
마크 모니터모드
마크인식시의모니터상에표시모드를설정합니다 .설정된항목에의해화면상에인식결과의숫자와2 진화한화상이표
시됩니다 .이모니터모드는 ,운전중에도변경가능합니다 .
「없음」
카메라로촬영한화상이표시됩니다 .인식결과의숫자는표시되지않습니다 .
「인식결과」
검출한마크의중심위치좌표 ( 화소 ) 등이표시됩니다 .
「2 진화상」
카메라로촬영한화상을2 치화한결과화상이표시됩니다 .
「다치화상」
카메라로촬영한화상을화상처리한후의다치화화상이표시됩니다 .인식결과등의숫자는표시되지않습니다 .
「추적결과」
인식해서얻은마크와배경과의경계선을나타내는선이표시됩니다 .
「기준원」
검출된마크의중심으로부터설정데이터직경의마크가그려집니다 .( 특정인식모드만가능 )
「내외접원」
검출된마크의중심으로부터내접하는원과외접하는원이그려집니다 .( 특정인식모드만가능 )
「오차화상」
오차화상이표시됩니다 .( 특정인식모드만가능 )
「개별데이터」
2 개이상의물체가검출되는경우에 ,개별데이터가표시됩니다 .( 특정인식모드만가능 )
•
화상확인
장비의각카메라가직전에인식화상으로부터 ,카메라 ,헤드를지정해서확인할수있습니다 .
3-21
3

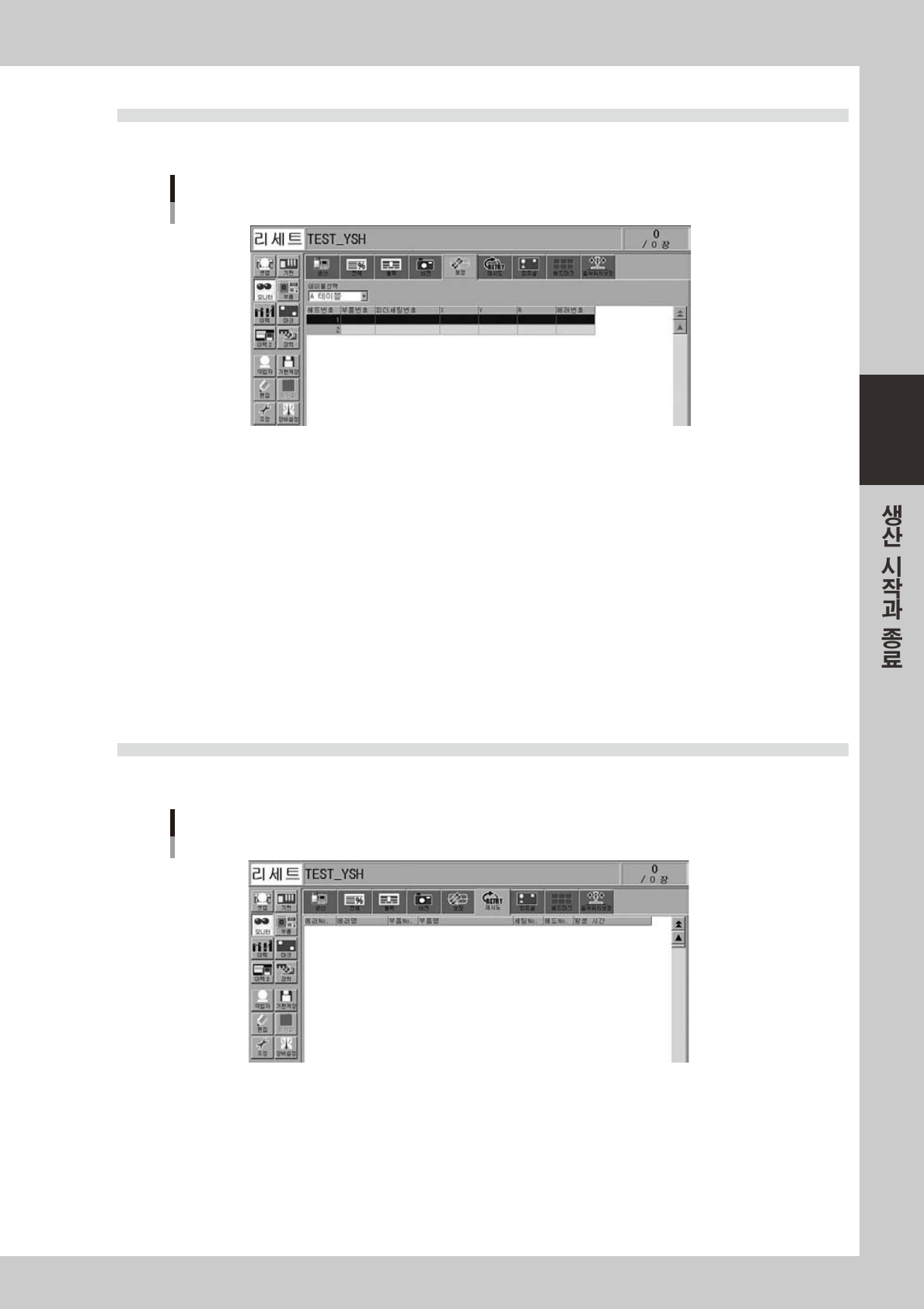

3.5 보정
자동 운전중인 부품인식 결과의 보정량 , 에러코드 등이 일람표 형식으로 표시됩니다 .
모니터 : 보정
28315-H0- 00
•
헤드번호
헤드의수량만큼표시됩니다 .현재의흡착에서시작되는1 시퀀스로이용되고있는헤드번호의인식결과가표시됩니다 .
단 ,표시는카메라에의한화상인식종료후입니다 .
•
부품번호
해당헤드가흡착해서인식한부품의번호가표시됩니다 .
•
피더세팅번호
해당헤드가흡착해서인식한피더번호가표시됩니다 .
•
보정량 X, Y, R
해당헤드가인식한부품의보정량을표시합니다 .이수치는노즐의중심으로부터틀어진위치의양을표시합니다 .
•
에러번호
해당헤드가인식에실패했을때의에러번호가표시됩니다 .
3.6 RETRY( 재시도 )
과거 100 건의 에러 이력이 표시됩니다 .
모니터 : 재시도
28316-H0- 00
3-22
3

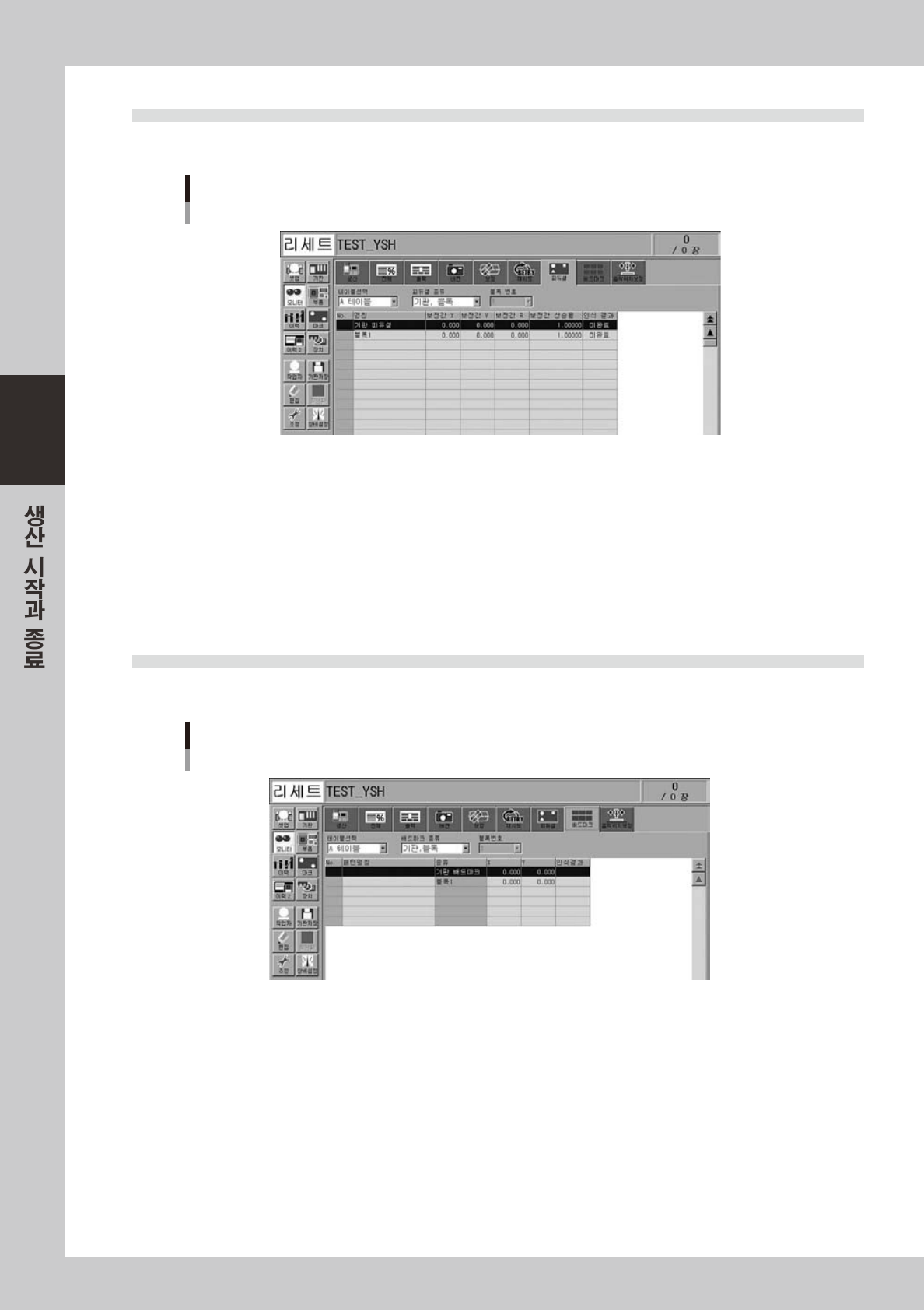

3.7 피듀셜
「기판 , 블록」, 「로컬」, 「포인트」등의 피듀셜 인식결과를 표시합니다 .
모니터 : 피듀셜
28317-H0-0 0
•
보정값 X, Y, R
인식결과 ,기판데이터입력값과의비교를(+),(-) 로표시합니다 .
•
보정값 상승율
보정값X,Y,R 을이용해서계산한기판신장율이표시됩니다 .
•
인식결과
「성공」또는「미완료」가표시됩니다 .실제로마크인식동작을해서인식이성공되면 ,「미완료」에서「성공」으로변합니
다.
3.8 배드마크
「기판 , 블록」, 「로컬」등의 배드마크 인식결과를 표시합니다 .
모니터 : 배드마크
28318-H0-0 0
•
X, Y
기판데이터입력값 ( 블록옵셋량고려 ) 을표시합니다 .
•
인식결과
실제로마크를인식한결과에따라서「OK」또는「NG」판단을합니다 .
OK: 배드마크인식에실패한경우 ,작업을하는것을의미합니다 .
NG: 배드마크인식에성공한경우 ,작업을하지않는것을의미합니다 .
