2-18
2
3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
장비의 전원스위치를 OFF 한다
시작전 점검을 한다
원점복귀를 실행한다
오퍼레이터를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드되어
원점복귀 화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
셋업화면이 표시된다
장비의 전원스위치를 ON으로 한다
27201-H0- 00
2-19
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음 항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
표시등 적색표시등이점등되어있을것 .
피더 ( 옵션 )
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
웨이퍼트레이체인저 ( 옵션 )
부품 ( 다이싱프레임또는웨이퍼팔레트 ) 이올바르게세팅되어있을것 .
웨이퍼장치 ( 매거진부 ) 가올바르게접속되어있을것 .
매거진도어가닫혀있을것 .
매거진포지션전환스위치가「AUTO」측으로되어있을것 .
디핑스테이션（옵션）
피더플레이트상에올바르게세팅되어있을것 .
하네스가소정의커넥터에접속되어있을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상 정지중에는
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지말아 주십시오 .
2-20
2

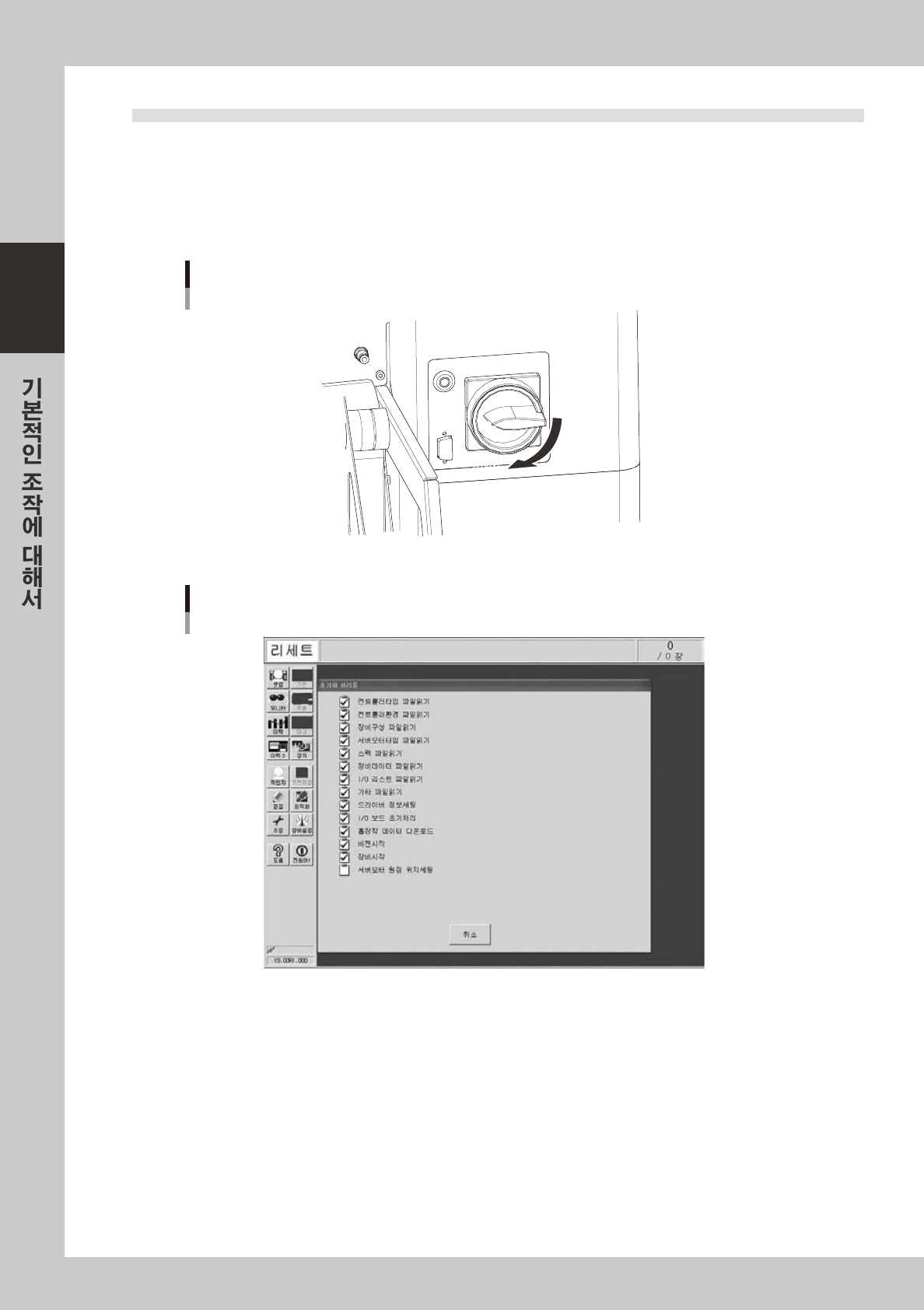

3.2 장비를 기동한다
아래와 같은 순서로 장비를 기동시켜 주십시오 .
1
전원스위치를 ON 으로 합니다 .
본장비정면우측아래에있는전원스위치를우측방향으로돌려서ON 으로해주십시오 .시스템
기동후 ,장비의운전에필요한프로그램을읽어들여서「초기화처리중」화면이표시됩니다 .
OFF
ON
메인 스위치
27202-H0 - 00
초기화 처리중 화면
28210-H0 -0 0
2
원점복귀를 실행합니다 .
「원점복귀」대화창이표시되므로「READY」버튼을누른후 , 화면의지시에따라원점복귀를실행해주
십시오 .
