3-23
3
3.9 흡착위치 보정
이 화면은 , 흡착위치 보정기능을 사용하고 있는 경우에 표시됩니다 . 대상이 되는 부품이 어떻게 보정되어
있는지 확인할 수 있습니다 . X, Y 방향 어느 한 쪽의 보정량이 설정된 경고영역 , 에러영역에 들어간 경우,
실시간으로 행의 색깔을 바꿔서 표시합니다 . 아래에 모니터 표시색을 나타냅니다 .
■ 표시색 표
행 색깔 상태 내용
황색 경고 흡착위치보정스펙에설정되어있는노즐데이터별로경고레벨의수치를초과했습니다 .
적색 에러 흡착위치보정스펙에설정되어있는노즐데이터별로에러레벨의수치를초과했습니다 .
n
요점
흡착위치 보정 스펙에 설정되어 있는 경고레벨 , 에러레벨의 수치는 , 관리자에 의한 설정값이 됩니다 .
모니터 : 흡착위치 보정
28319-H0- 00
•
No.
부품번호 ( 부품정보의데이터No.) 를표시합니다 .
•
세팅 번호
피더세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
•
테이프 종류
테이프종류를표시합니다 .
•
X (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터X 방향의오차량을표시합니다 .
•
Y (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터Y 방향의오차량을표시합니다 .
•
흡착율 (%)
흡착위치보정기능이유효한노즐의부품흡착율을표시합니다 .
•
샘플수
흡착위치보정기능이유효한노즐로흡착 ,탑재한부품수를표시합니다 .
•
[ 전체 리세트 ] 버튼
모니터에표시된모든부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
•
[ 개별 리세트 ] 버튼
모니터에표시된부품중에서임의의부품을선택하여 ,그부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
3-24
3
3.10 흡착율 경고
이 화면은 , 흡착율경고 기능을 사용하고 있는 경우에 표시합니다 . 부품 흡착율의 저하를 부품별 , 헤드별로
확인할 수 있습니다 . 각각의 탭을 조작하여 표시를 전환합니다 .
흡착율은 , 탑재그룹 실장후에 리얼타임으로 갱신됩니다 . 다만 , 해당부품 또는 헤드가 미사용일 경우 , 그
행은 표시되지 않습니다 . 운전중인 흡착율 상태는 행의 색에 따라서 판별할 수 있습니다 .
■ 표시색 표
행 색깔 상태 흡착율 내용
흰색 100%~[ 주의 ( 황색 )]% 흡착율이[ 주의 ( 황색 )]%<x( 흡착율 )
≦
100% 일때 .
황색 주의 [ 주의 ( 황색 )]%~[ 경고 ( 적색 )]% 흡착율이[ 경고(적색)]%<x(흡착율 )
≦
[주의( 황색 )]%일때.
적색 경고 [ 경고 ( 적색 )]%~0% 흡착율이0%
≦
x( 흡착율 )
≦
[ 경고 ( 적색 )]% 일때 .
분홍색 체크중 임의
흡착율이[ 경고 ( 적색 )]% 의범위에있을경우 ,[ 개별체크 ] 버
튼이나[ 전체체크 ] 버튼을클릭함으로서 ,그행이「적색」→「분
홍색」으로변화합니다 .이상태일때 ,정지제어설정이되어
있을경우에도운전정지는되지않습니다 .
n
요점
[ ] 내 % 의 수치변경은 , 장비 설정내의 항목이 되므로 관리자 레벨의 권한이 필요합니다 .
「부품별 정보」탭
모니터 : 흡착율 경고
부품별 정보
28320-H0 -0 0
•
No.
부품번호 ( 부품정보데이터 No.) 를표시합니다 .
•
테이블
이부품을사용하는테이블을표시합니다 .
•
세팅위치
이부품이세팅되어있는피더의세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
•
테이프 종류
사용하고있는테이프의종류를표시합니다 .
•
흡착율 (%)
부품별흡착율을표시합니다 .아래와같은식으로산출합니다 .1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
3-25
3

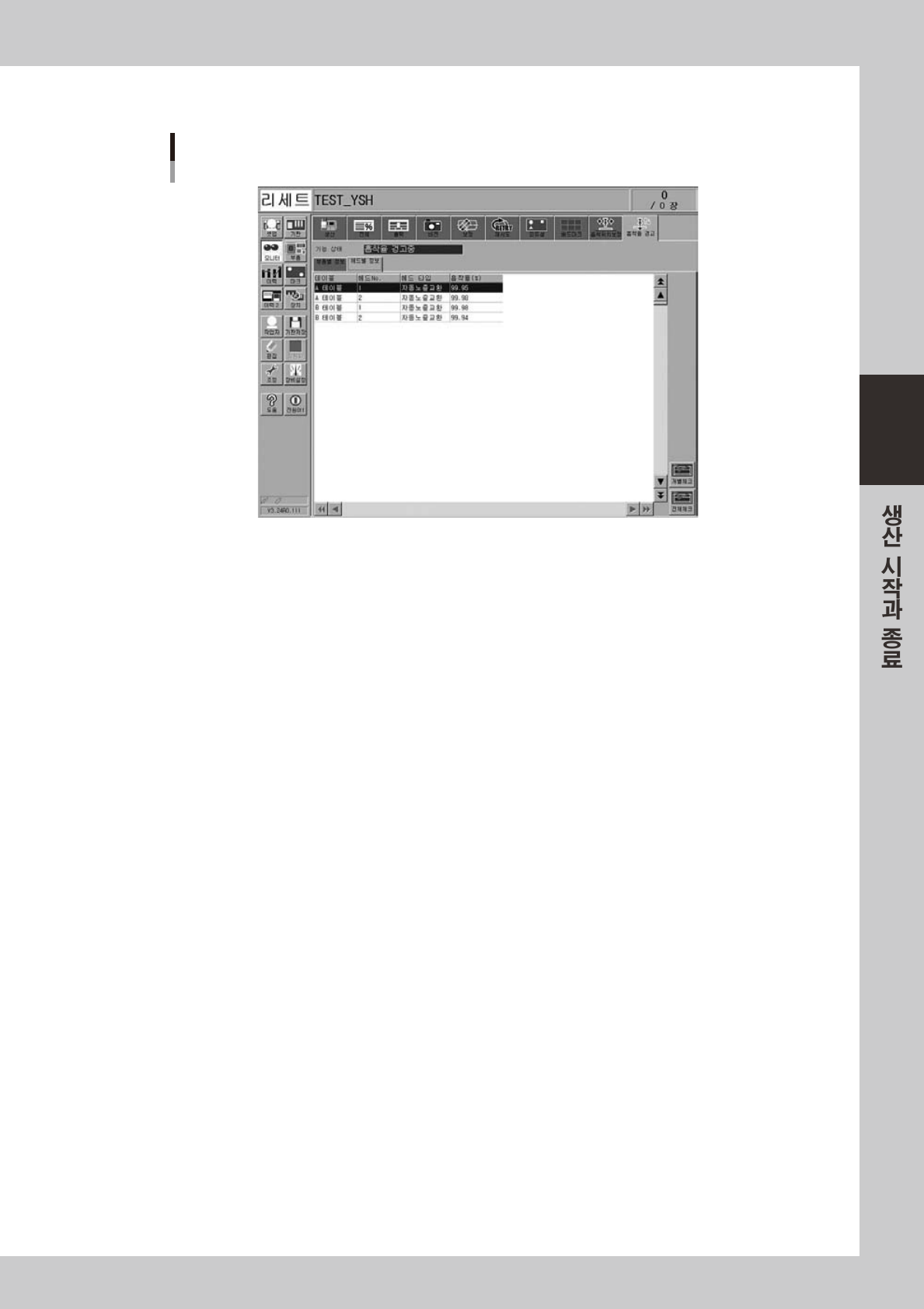

「헤드별 정보」탭
모니터 : 흡착율 경고
헤드별 정보
2 8321-H0- 0 0
•
테이블
대상테이블을표시합니다 .
•
헤드 No.
사용하고있는헤드의번호를표시합니다 .
•
헤드 타입
사용하고있는헤드의타입을표시합니다 .
•
흡착율 (%)
헤드별흡착율을표시합니다 .아래와같은식으로산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
•
[ 개별 체크 ] 버튼
흡착율에이상이생긴부품 (「적색」으로표시된행 ) 중에서임의의부품 ( 행 ) 을선택하여 ,이버튼을누르면 ,그부품
이「체크중상태」가됩니다 .
•
[ 전체 체크 ] 버튼
이버튼을누르면 ,흡착율에이상이생긴부품 (「적색」으로표시된행 ) 모두가「체크중상태」로됩니다 .
