제 3 장 생산 시작과 종료

1. 생산을 시작한다 3-1

1.1 「도중부터 운전」을 사용한다 3-6

1.1.1 저장되어있는데이터읽기 3-7

1.1.2 탑재플래그의편집 3-7

1.2 「블록스킵 기능」을 사용한다 3-8

1.2.1 블록의선택 3-9

1.2.2 운전의시작 3-10

2. 생산을 종료하고 전원을 OFF 한다 3-11

3. 생산중의 모니터 표시 3-13

3.1 생산 3-13

3.2 전체 3-15

3.3 출력 3-17

3.4 비젼 3-19

3.5 보정 3-21

3.6 RETRY( 재시도 ) 3-21

3.7 피듀셜 3-22

3.8 배드마크 3-22

3.9 흡착위치 보정 3-23

3.10 흡착율 경고 3-24

3-1

1. 생산을 시작한다

여기에서는이미등록되어있는기판데이터를선택해서 ,부품을실장하는방법을설명합니다 .

기판데이터를 선택합니다 .

1. 기판데이터가미선택인경우에는셋업화면의[ 기판선택 ] 버튼을누르고 ,등록되어있는기판데이터

를표시합니다 .

2. 생산할기판명에커서를맞추고 ,[ 선택 ] 버튼을누릅니다 .선택한기판데이터가읽혀집니다 .

[기판선택]버튼

선택된 기판명이 표시된다

등록되어 있는 기판리스트에서 선택한다

기판명의 선택

28300-H0 -00

3-2

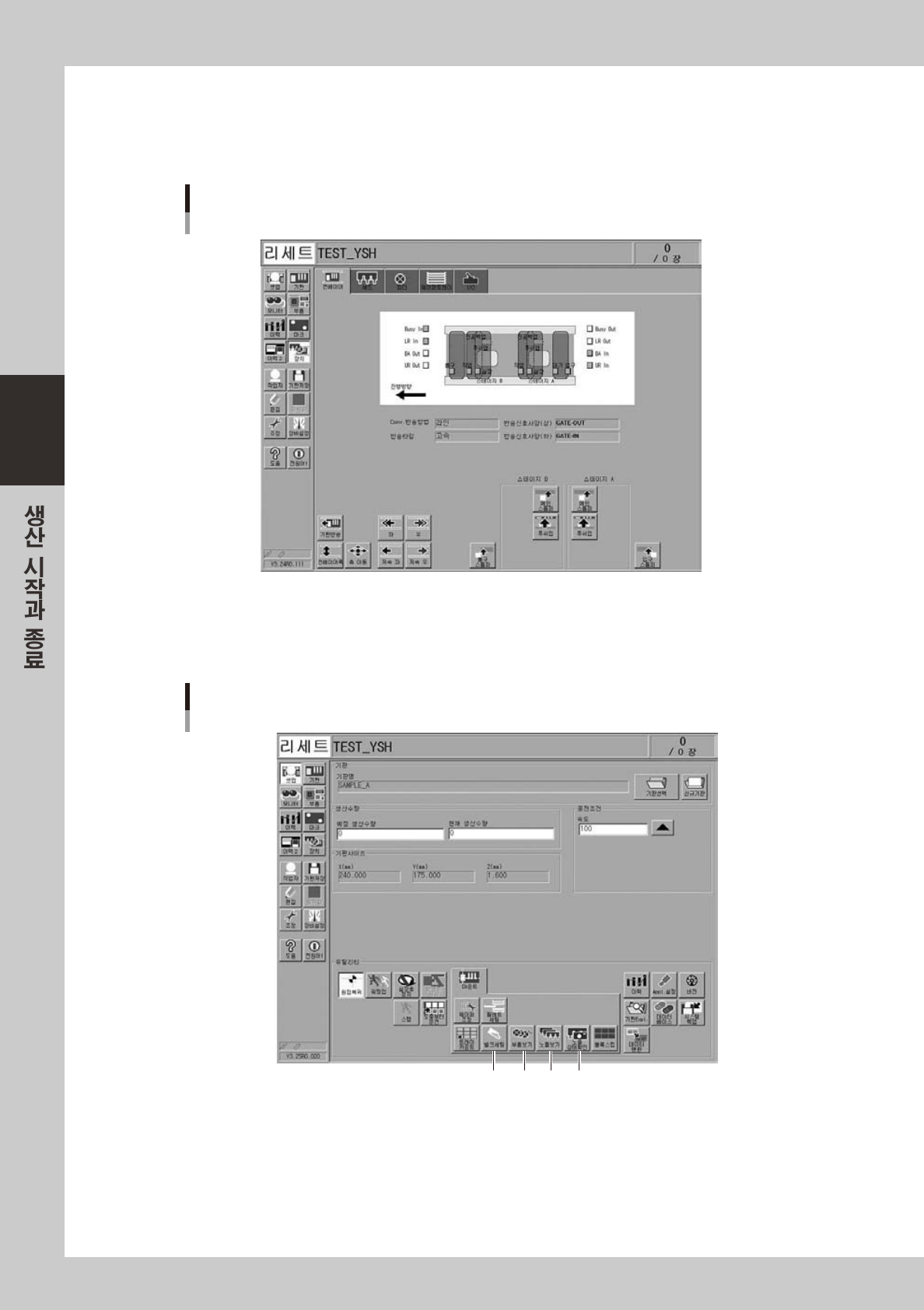

컨베이어 유니트의 셋업을 실행합니다 .

[ 장치 ]-「컨베이어」탭화면을열고 ,기판에맞춰서컨베이어폭과기판고정유니트를조정하십시오 .

상세한내용은제 2 장「3.4컨베이어의셋업을실행한다」를참조해주십시오 .

「장치」ー「컨베이어」화면

28301-H0- 00

다른 셋업항목을 확인합니다 .

「셋업」화면으로돌아가서아래의버튼을누르고 ,필요한확인이나설정을해주십시오 .

13 4

「셋업」화면

28302-H0-0 0
