제 1 장 각 부의 명칭 과 기 능 목차 1. 기 계 본 체 1- 1 2. 옵션 장 치 1 - 4 3. 조 작 • 입 력 부 1- 7 3. 1 키보 드와 마 우스 1 - 7 3.2 오 퍼레이션 패 널 버튼 1 - 8 4. 헤드부 1 - 9 4 . 1 부품흡착 • 탑 재 헤 드 1-1 0 4 .1 .1  F 헤 드   1-1 0 4. 1 .2 4M 헤 드  1 - 1 0 4. 1 .…



3. 페이지 구성

본서의대표적인페이지구성을다음과같이표시합니다 .

27001-L0-00

■ 스텝

조작의순서를설명합니다 .

■ 스텝보충

스텝의상세또는스텝중의스텝을설명합니다 .

■ 일러스트 / 표 타이틀

일러스트와표의타이틀을왼쪽위에표시합니다 .

■ 요점 , 주의 , 경고문

「안전의길잡이」에서상세하게설명하고있습니다 .

제 1 장 각부의 명칭과 기능

1. 기계본체 1-1

2. 옵션 장치 1-4

3. 조작

•

입력부 1-7

3.1 키보드와 마우스 1-7

3.2 오퍼레이션 패널 버튼 1-8

4. 헤드부 1-9

4.1 부품흡착

•

탑재헤드 1-10

4.1.1 F 헤드  1-10

4.1.2 4M 헤드 1-10

4.1.3 부품인식카메라 1-11

4.2 노즐종류 1-12

4.2.1 노즐  1-12

4.3 노즐 스테이션 ( 옵션 ) 1-13

5. 부품 공급부 1-14

5.1 피더 플레이트로부터의 공급 1-14

5.2 웨이퍼 트레이체인저로부터의 공급 1-15

6. 컨베이어 유니트 1-17

6.1 각 컨베이어 유니트 1-17

6.2 컨베이어부의 센서 배치 1-18

7. 축 구성 1-19

1-1

1. 기계본체

기계본체의주요부의명칭과기능에대해설명합니다 .셋업완료된장비는다음과같이구성되어있습니다 .

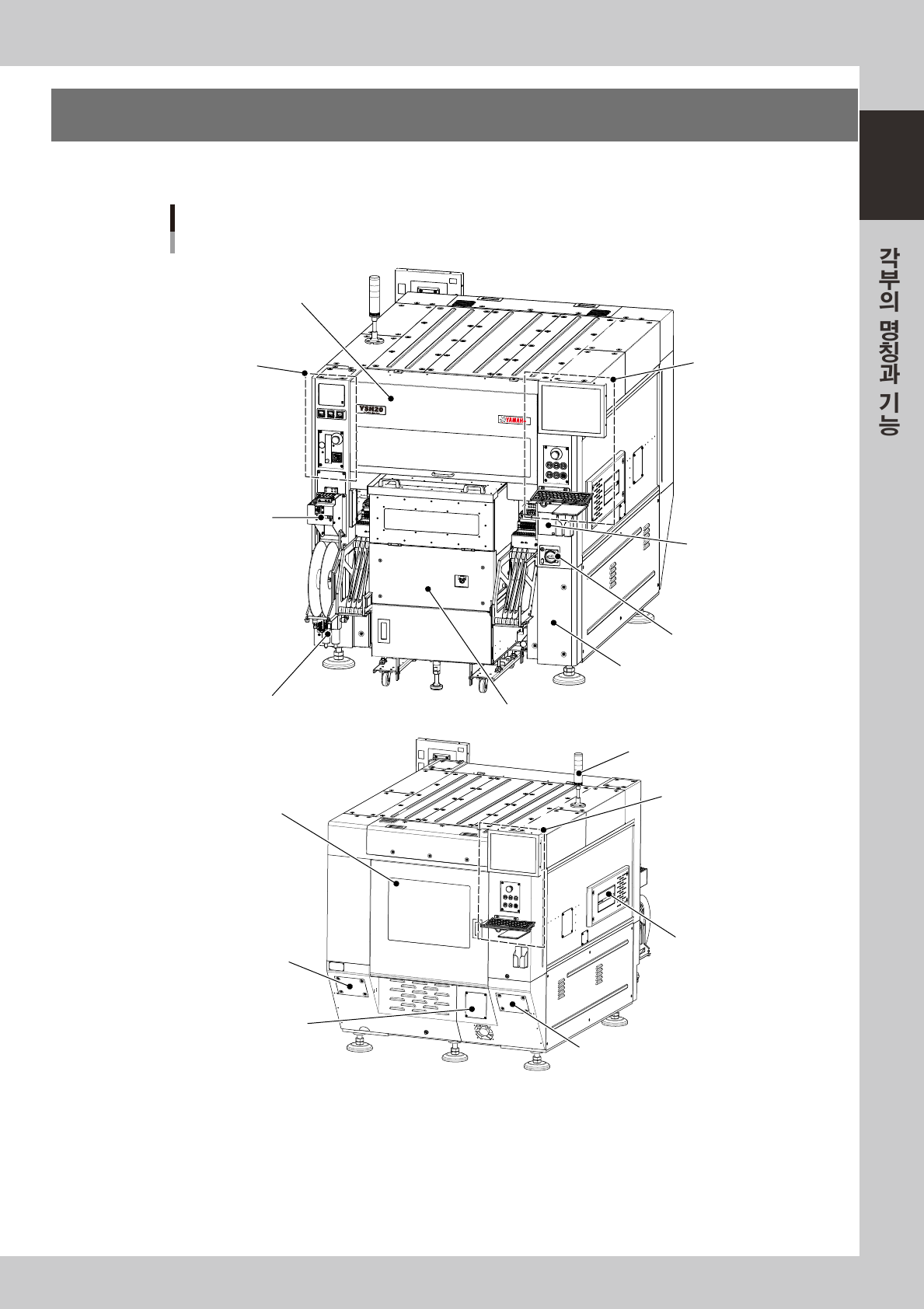

각부의 명칭

■ 표시등(버저)

■ 안전커버

■ 에어/온도

조정부

□ SS피더

테이프 세팅 스테이션

■ 원에어 접속부/에어필터

■ 메인 스위치

■ 전원 접속부

■ Muzzle 플레이트

□ 웨이퍼 공급부(웨이퍼 트레이체인저)

■ USB포트

■ 조작/입력부

■：표준장치

□：옵션

□ 조작/입력부(뒷면)

□ 안전커버(뒷면)

■ 버큠 펌프용 필터

■ 기기간 접속 커넥터

27100 -H0 -0 0
