2-52 2 5. 2 동 작 확 인 피더 나 트레 이 체인 저 를 장비 에 세팅 완 료 한 후 , 올바 르게 동 작 하 는지 확인합니 다 . ■ 테 이프 피더의 경우 1 피 더 화면 을 표시 합 니 다 . [ 장 치 ] 버 튼을누 르고 「피더 」탭 을선 택해 서피 더화면 을표시 해주십 시 오 . 2 피더를 선 택합니다 . 동작확인 할피 더 를선 택 합니 다 . 참고 피더 배치…
2-51
2
■ 웨이퍼 트레이 부품의 경우
6
「피더 타입」을 설정합니다 .
「웨이퍼트레이체인저」로설정해주십시오 .
부품데이터 화면
피더타입
피더타입
28233-H0- 0 0
2-52
2
5.2 동작확인
피더나 트레이체인저를 장비에 세팅 완료한 후 , 올바르게 동작하는지 확인합니다 .
■ 테이프 피더의 경우
1
피더 화면을 표시합니다 .
[ 장치 ] 버튼을누르고「피더」탭을선택해서피더화면을표시해주십시오 .
2
피더를 선택합니다 .
동작확인할피더를선택합니다 .
참고
피더 배치도 , 피더 일람의 어느쪽이든 선택이 가능합니다 .
피더화면
피더선택
피더일람
피더 배치도
28234-H 0- 0 0
3
동작을 확인합니다 .
화면오른쪽아래의[ 보내기 ] 버튼을눌러서 ,테이프가정확하게보내지는지확인해주십시오 .
피더화면
피더선택
[보내기]버튼
28235-H0- 0 0
n
요점
4mm 피치 이상의 피더를 세팅한 경우는 , 부품의 선두와 위치를 확인해 주십시오 .
2-53
2

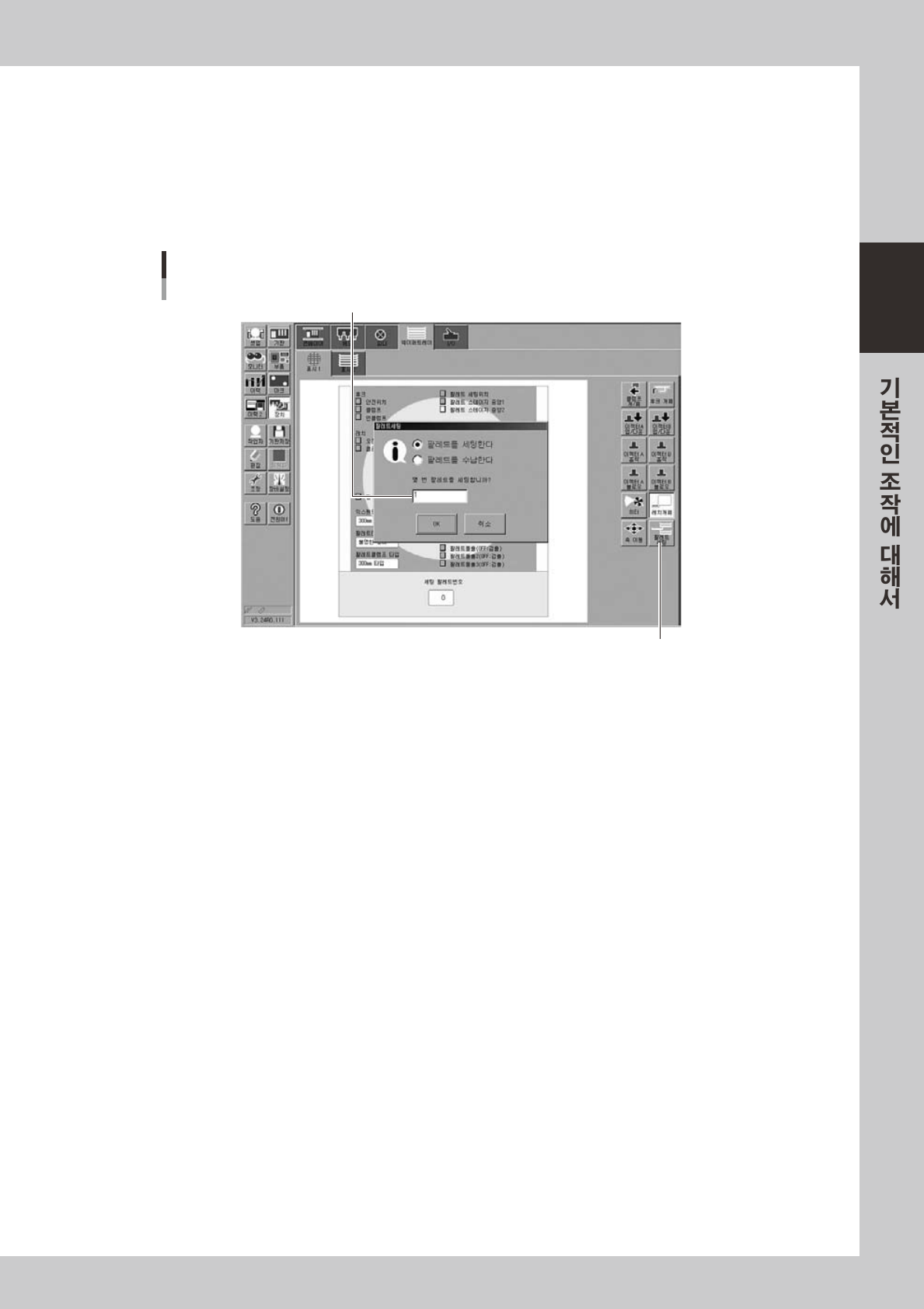

■ 웨이퍼 트레이체인저의 경우
1
「웨이퍼트레이」화면을 표시합니다 .
[ 장치 ] 버튼을누르고「웨이퍼트레이」탭을선택해서 ,웨이퍼트레이체인저화면을표시해주십시오 .
2
트레이를 인출해서 확인합니다 .
[ 팔레트세팅 ] 버튼으로팔레트가정확하게인출되는지확인해주십시오 .
웨이퍼 트레이체인저 화면
팔레트 선택
[팔레트 세팅]버튼
팔레트 번호를 입력한다
28236-H0 - 00
