1-13 1 4.3 노 즐 스테이션 ( 옵 션 ) 노즐 스테 이 션 이 겸 비 되 어 있으 면 , 자 동 교환하 기 위 한 각종 노즐 을 장착할 수 있 습니 다 . 노즐 스테 이 션 과 대응하 는 헤드 및 노즐타 입 은 다 음과 같습니다 . 1 2 3 4 5 6 7 8 9 10 11 12 14 15 16 17 18 20 21 22 23 24 25 13 19 26 노즐 스테이션 양 테이블 공통…
1-12
1
4.2 노즐종류
부품 흡착을 안정하게 실행하기 위해서 , 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 장착 가능한
노즐에 관해서는 다음과 같이 설명합니다 .
4.2.1 노즐
노즐타입 외관 선단형상 대응부품 예
Type401
0603~1005 사이즈의칩부품 ,미니몰드트렌지스터
Type402
1608~3216 사이즈의부품 ,미니트렌지스터
Type403
4532~7343 사이즈의부품이나SOP10~20mm
및□ 5~16mm 의QFP
n
요점
부품의 종류 및 부품 사이즈에 관한 자세한 내용에 대해서는 납입 사양서를 참조해 주십시오 .
또 , 상기 이외의 노즐은 전부 특주 ( 스페셜 옵션용 ) 노즐이 됩니다 .
1-13
1
4.3 노즐 스테이션 ( 옵션 )
노즐 스테이션이 겸비되어 있으면 , 자동 교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐 스테이션과 대응하는 헤드 및 노즐타입은 다음과 같습니다 .
123456
7
8
9
101112
1415161718
20
2122232425
13
19
26
노즐 스테이션
양 테이블 공통
특주 노즐 영역
장비 앞쪽
15
10
6
27116-H0 -0 0
No.
헤드
노즐 타입 선단 직경 No.
헤드
노즐 타입 선단 직경
FF 4M FF 4M
1 2 4
TYPE401
φ6
14 - -
TYPE403 또는특주 φ6
2 1 3 15 - -
3 2 2 16 - -
4 1 1 17 - -
5 - - TYPE403 또는특주 18 - -
6 - - 특주 φ 10 19 - - 특주 φ 10
7 1 - 특주 φ 15 20 2 - 특주 φ 15
8 2 4
TYPE402
φ6
21 - -
TYPE403 또는특주 φ6
9 1 3 22 - -
10 2 2 23 - -
11 1 1 24 - -
12 - - TYPE403 또는특주 25 - -
13 - - 특주 φ 10 26 - - 특주 φ 10
1-14
1

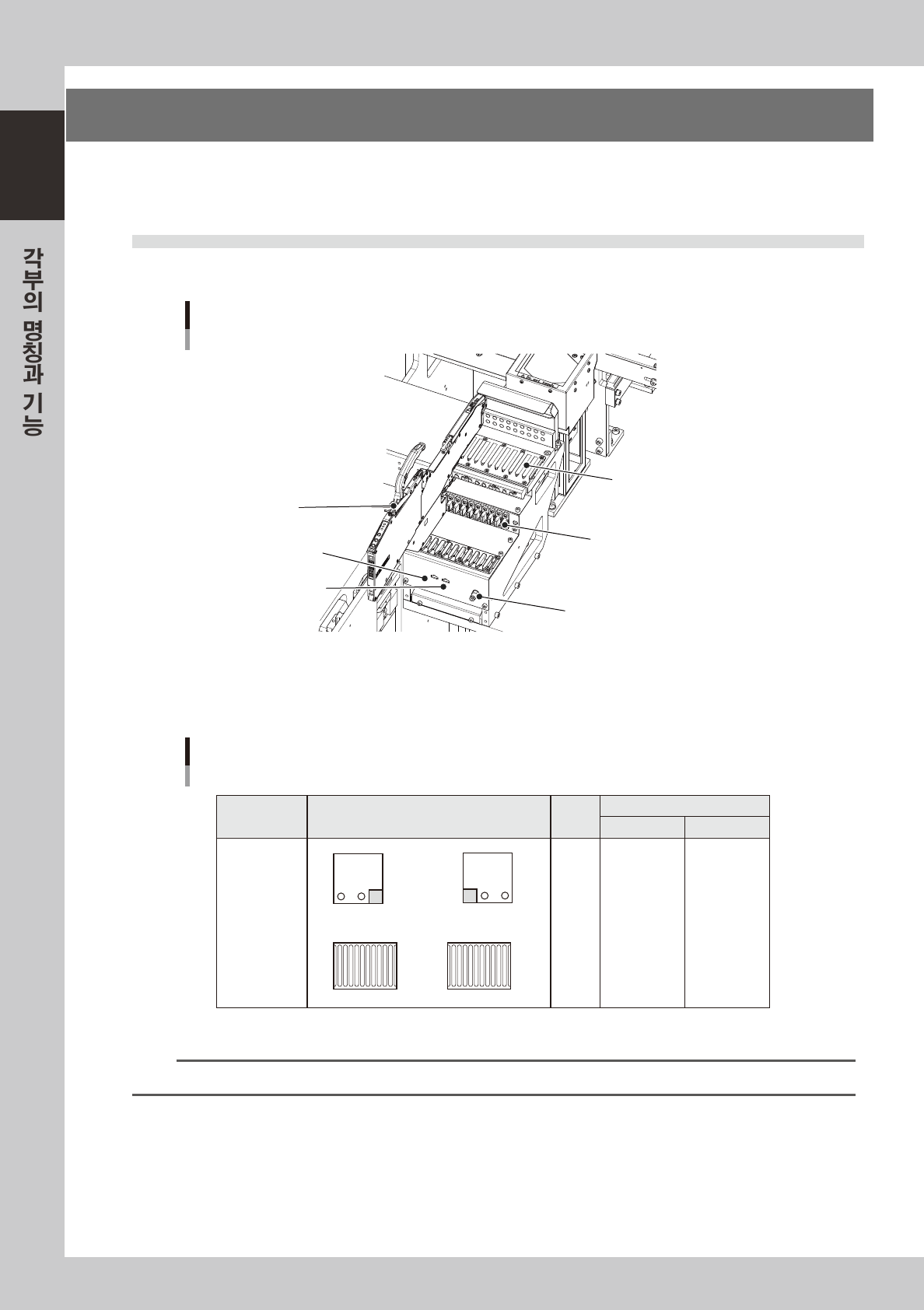

5. 부품 공급부
피더세팅부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위한전원커넥터나에어커
넥터가장착되어있습니다 .
5.1 피더 플레이트로부터의 공급
테이프 피더는 피더 플레이트상에 장착해서 , 장비로부터 공급되는 전원에 의해 구동합니다 .
피더부
전원 커넥터
[DUMP] 커넥터
에어 커넥터
피더 플레이트(10연)
전원/신호 접속부
SS피더
27117-H0- 0 0
각 헤드와 세팅번호
각테이블별로모든헤드로흡착가능합니다 .장비의각헤드로사용할수있는피더세팅번호는다음과같습니다 .
B
A
피더 플레이트 구성
10연 고정타입의 예
1∼10
1∼10
세팅 번호
구 성 헤드타입
B테이블 A테이블
10연 고정
1
2
101∼110
101∼110
1 2
1 2
1
10
101
110
27118-H0- 0 0
n
요점
부품 정보의 피더 위치 계산을 티칭 혹은 상대티칭으로 설정했을 경우는 , 상기와 다를 경우가 있습니다 .
