2-22 2 3.3 워밍업 을 실행 한 다 원 점복 귀 한 후 , 워밍 업 운전 을 실 행하시 기 바랍니 다 . 워밍 업 실 행 시 간은 10 분 정 도 면 됩니 다 . 단 , 앞 생산 으 로부터 2 시간 이 내 일 때 는 워밍 업 운전 은 하지 않아 도 됩니 다 . 1 시 작 전 점 검 을 실 행 한 후 , 장 비 를 기동 시 킵 니 다 . 시 작 전점 검 항목 과장비 의기 동방법 …
2-21
2
3
[ 작업자 ] 버튼을 누릅니다 .
작업자를지정하기위한「작업자창」이표시됩니다 .
이 버튼을 눌러서「작업자 창」을 표시한다
[작업자] 버튼
2 8211-H0 - 0 0
4
작업자를 지정하고 , 패스워드를 입력합니다 .
필요에따라「그룹명」리스트로부터 ,「관리자」또는「작업자」를선택할수있습니다 .
「그룹명」과「작업자명」을선택해서 ,패스워드를입력하고[OK] 버튼을눌러주십시오 .( 패스워드가
미설정일경우에는그대로[OK] 버튼을눌러주십시오 .)패스워드가일치하면 ,초기화면 ( 기판선택전
의셋업화면 ) 이됩니다 .
그룹명을 선택
작업자 선택
패스워드를 입력
작업자명을 선택
28212-H0-00
참고
지정한 작업자 조작허가 레벨의 설정에 따라 , 유효한 메뉴버튼이 달라집니다 . 예를 들어 , 출하시의「디폴트 작업자」의 조작
레벨은 [ 레벨 0] 으로 설정되어 있고 , 기본적인 조작만 허가되어 있습니다 . 이 레벨은 필요에 따라 변경할 수 있습니다 . 그리
고 패스워드와 조작레벨의 설정에 따라 작업자의 추가 , 조작허가 항목의 설정이 가능합니다 .
2-22
2
3.3 워밍업을 실행한다
원점복귀한 후 , 워밍업 운전을 실행하시기 바랍니다 . 워밍업실행 시간은 10 분정도면 됩니다 .
단 , 앞 생산으로부터 2 시간 이내일 때는 워밍업 운전은 하지 않아도 됩니다 .
1
시작전 점검을 실행한 후 , 장비를 기동시킵니다 .
시작전점검항목과장비의기동방법에대해서는「본장 3.1시작전점검을한다」를참조해주십시오 .
2
셋업화면의 [ 워밍업 ] 버튼을 누릅니다 .
셋업화면의[ 워밍업 ] 버튼을누르면「워밍업」화면이표시됩니다 .
3
워밍업 시간을 입력합니다 .
[ 지정시간에정지 ] 버튼을눌러서 ,워밍업시간을입력해주십시오 .
보통10 분정도면됩니다 .
이 버튼을 눌러서 워밍업 화면을 표시한다
워밍업 시간 설정
이 버튼을 누르면 시간입력이 가능하게 된다
「워밍업 중」 화면
여기에 시간을 입력한다
28213-H0-00
4
[ 시작 ] 버튼을 눌러서 워밍업 운전을 시작합니다 .
「진행상태」의화면에워밍업의경과시간과상태가표시됩니다 .
c
주의
워밍업운전도중에이상이발생한경우에는[ 정지 ] 버튼을눌러서운전을중단하고 ,원인을규명 / 대책해주십시오 .
5
종료합니다 .
Step3 에서설정한시간이경과하면 ,장비는자동적으로운전을정지합니다 .[ 닫기 ] 버튼을눌러서
이전화면으로되돌아갑니다 .
2-23
2

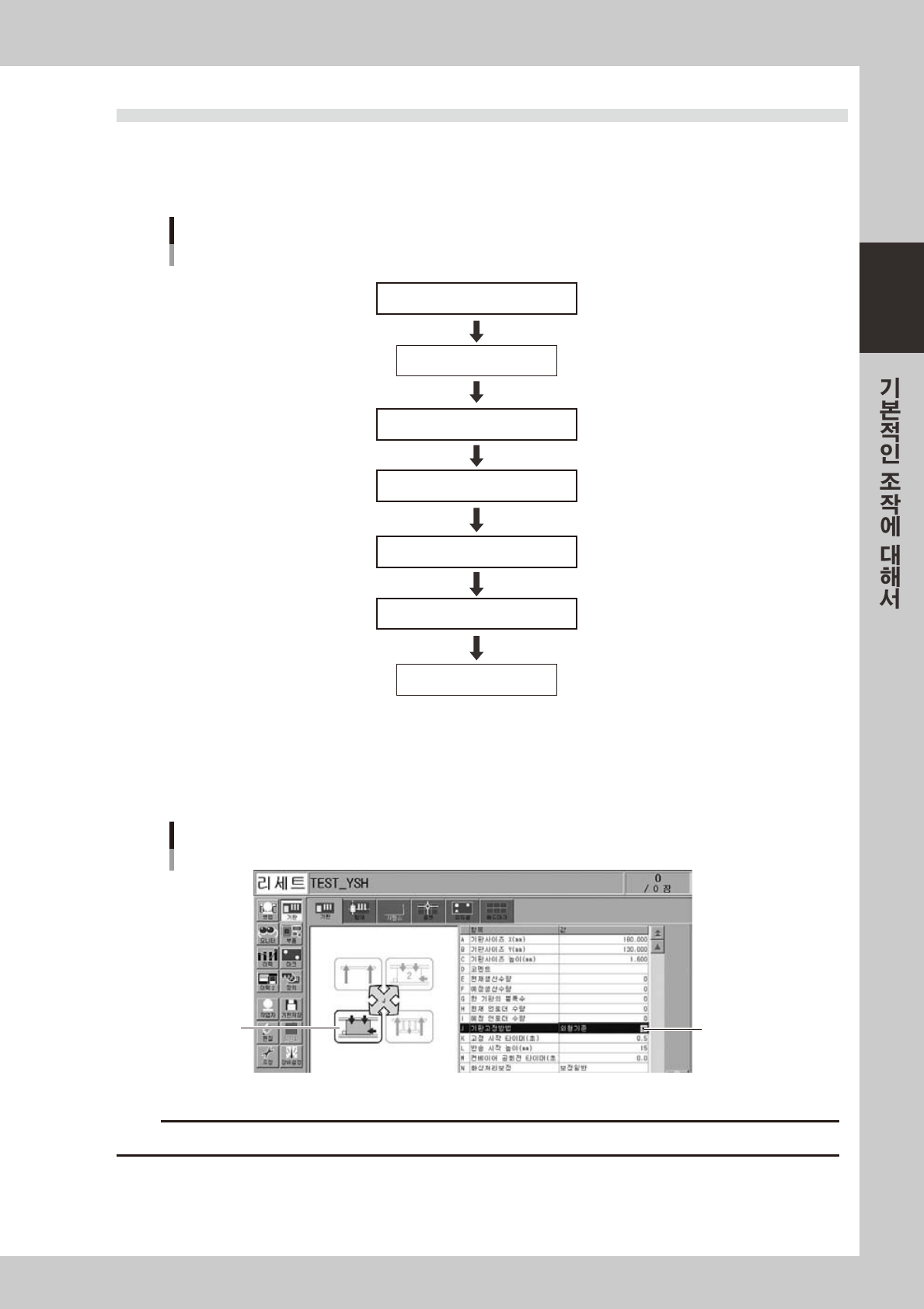

3.4 컨베이어 셋업 작업의 흐름
생산기판을 변경함에 따라 , 그 기판에 맞춰 컨베이어 유니트를 조정하거나 , 사용할 부품 준비를 할 필요가
있습니다 . 여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어폭을 조정한다
기판을 세팅한다
기판누름 플레이트를 조정한다
[컨베이어 폭] ON
[푸쉬업] ON
[푸쉬업] ON
[푸쉬업] OFF
[푸쉬업] OFF
기판고정 상태를 확인한다
기판을 제거한다
비상정지 상태로 한다
비상정지를 해제한다
셋업작업의 흐름
컨베이어
27203-H0 - 00
기판고정 방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판플랩에끼워서고정합니다 .
기판의틀이외는옵션인백업지그를사용해서기판을지탱합니다 .
기판고정 방법
기판고정 방법의 확인
기판고정
이미지
28214-H0- 00
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
