2-9
2
■ 각종버튼과 입력박스
조작화면상에는각종버튼 ,선택탭 ,입력박스가사용되고있습니다 .
2
파라미터 리스트
조작화면 예
3
1
5
6
4
데이터No.리스트
마크화면
1
2 8201-L2- 00
1. 스크롤바 & 버튼（가로 , 세로 )
데이터 No. 리스트와파라미터리스트에미처다표시되지않은항목을보고자할때사용합니다 .
2. 조작버튼
목적에따라서다음의조작화면과박스가열립니다 .
3. 행이동 버튼
데이터 No. 리스트와파라미터리스트내의커서행을상하로이동시킵니다 .
4. 파라미터 입력란
파라미터의선택과입력을실행합니다 .키보드조작시에는더블클릭하면편집가능합니다 .
5. 선택탭
이탭을선택하면파라미터입력화면의전환이가능합니다 .
6. 보조화면
파라미터의입력에도움이되는정보를일러스트등으로표시합니다 .파라미터리스트와보조화면내의알파벳은서로대
응하고있습니다 .
2-10
2
에러화면에 대하여
에러화면의 구성 예
1
2
3
6 7
4 5
[에러전환] 버튼
마크검출 에러
28202-H0-0 0
1. 에러수량 표시
현재표시중인에러와에러총수량을표시합니다 .복수의에러가발생한경우는 ,좌우의[ 에러전환 ] 버튼을눌러서에러
화면으로전환할수있습니다 .
2. 메시지 전환 탭
개요
작업자용메시지를표시합니다 .
상세
관리자 ,서비스담당자용메시지를표시합니다 .메시지가없을때는이탭은표시되지않습니다 .
3. 인식화상표시 ( 부품흡착 , 마크인식시의 에러화면으로 표시）
부품흡착과마크인식등 ,화상처리를했을때에발생한에러에대하여화상을표시합니다 .
4. [ 버저 OFF]
버저를OFF 합니다 .
5. [ 에러 클리어 ]
발생한에러를클리어합니다 .
6. [ 언어전환 ] 버튼
대화창에표시된메시지의언어를전환할수있습니다 .
7. [ 닫기 ] 버튼
에러를클리어하지않고대화창을닫습니다 .
참고
[ 닫기 ] 버튼을 누르고 에러화면을 닫은 다음 , [ 모니터 ] 버튼을 눌러서「생산모니터」탭을 열면 에러가 발생한 곳을 확인할
수 있습니다 . 또한 ,「생산 모니터」화면의 [ 에러표시 ] 버튼을 누르면 , 에러메시지를 다시 표시할 수 있습니다 .
「생산 모니터」화면에 대해서는 , 제 3 장「생산의 시작과 종료」를 참조하여 주십시오 .
2-11
2

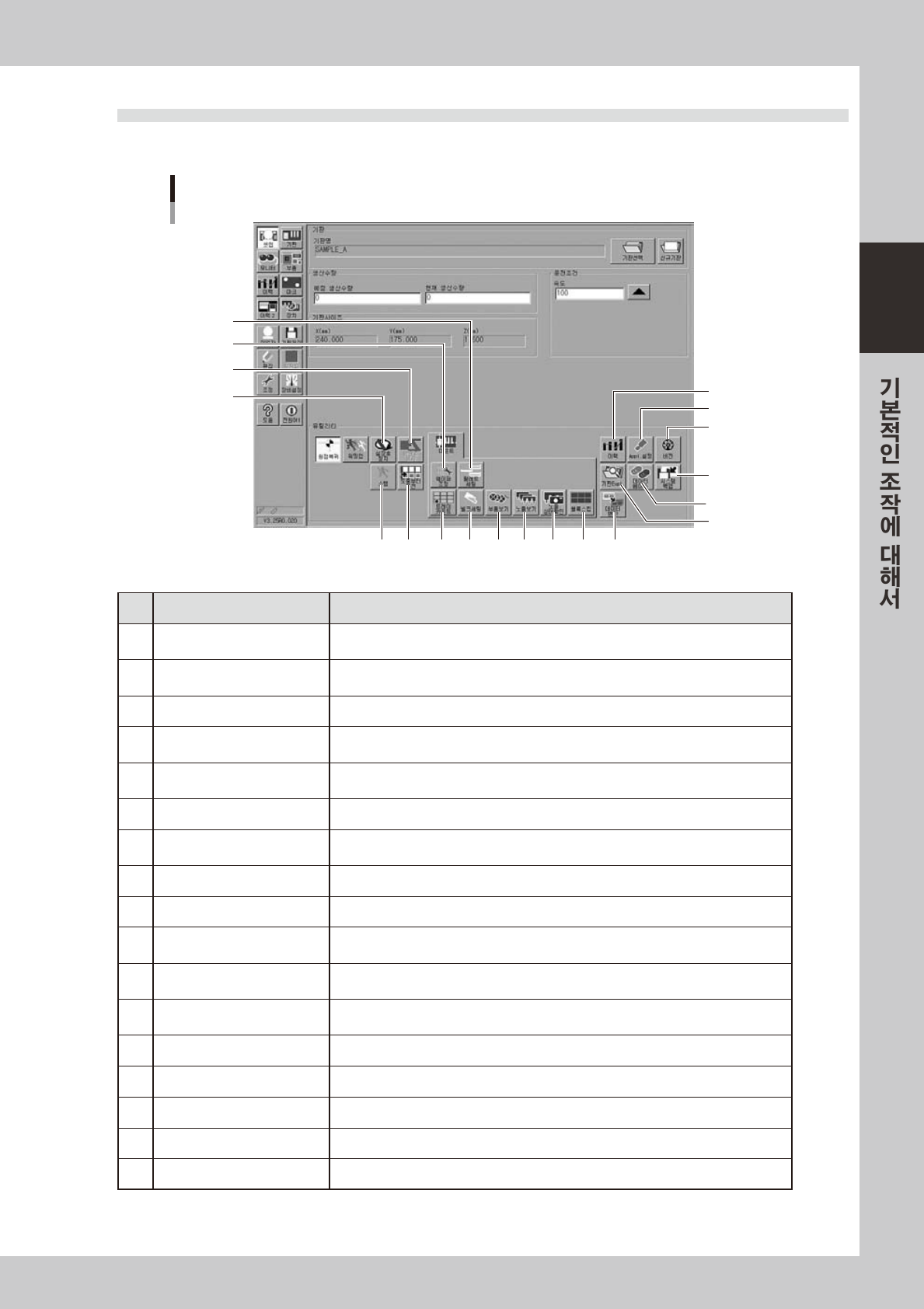

2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
7
8
9
10
11 161413
12
19
17 1815
1
2
3
4
5
6
28203-H0-0 0
버튼명 기능
1 이력
생산이력의저장및이력 1,2 의항목중에필요한것을선택해서 ,저장 ,삭제 ,미디어
분리등을실행할수있습니다 .
2 Appl. 설정
장비의화면표시에관한설정이나작업자의추가 / 삭제 ,패스워드의설정등을실행할
수있습니다 .
3 버전 어플리케이션 ,시스템등의버전정보가표시됩니다 .
4 시스템백업
장비를가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기본좌표등의장
비복원에필요한데이터의백업이나복원조작을실행할수있습니다 .
5 데이터베이스
생산에필요한부품이나마크정보에관한데이터베이스의백업이나복원및데이터베이
스의소재장소의설정을할수있습니다 .
6 기판Expl. 기판데이터의이동이나백업 ,복원 ,복사등을실행할수있습니다 .
7 데이터변환
VIOS 데이터에서YGX 데이터 ,YGX 데이터로부터VIOS 데이터의변환에사용합니다 .
사용방법은 ,별책「프로그래밍메뉴얼」을참조해주십시오 .
8 실장후정지 실장결과등의확인 ,기판이다음장비로반출되는것을정지시킬수있습니다 .
9 반송후정지 실장한기판을다음장비에반출한후 ,장비를정지시킬수있습니다 .
10 도중부터운전
실장중 ,어떠한원인으로장비를정지시켜 ,리세트된후 ,계속해서탑재위치에서실장
을재개할경우에사용합니다 .
11 스텝
초품실장이나테스트실장시 ,또는트러블분석시에목적위치에서일시정지를시킬때
사용합니다 .
12 웨이퍼조정
생산에사용하는웨이퍼부품의사이즈변경으로인해 ,웨이퍼노즐의변환및이젝터
핀을교환했을경우 ,흡착레벨등의조정을실행합니다 .
13 트레이카운트 트레이부품의현재까지의사용수를표시합니다 .
14 벌크세팅 현재는사용할수없는상태입니다 .
15 부품보기 생산셋업시에앞으로생산하기위한부품종류나장착위치를확인할수있습니다 .
16 노즐보기 앞으로사용할노즐의일람을표시합니다 .
17 노즐상태확인 칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습니다 .
