2-32
2
■ 각 스테이션에서 실행할 경우
세팅스테이션또는외셋업용전원스테이션에서테이프전송피치를설정하는방법을다음과같이설명합니다 .
1
피더의 테이프 전송피치를 확인합니다 .
디스플레이에표시되어있는피치를확인해주십시오 .
테이프 전송피치 확인
디스플레이
27214-H 0- 0 0
2
테이프 전송피치를 설정합니다 .
「UP」버튼또는「DOWN」버튼을눌러서 ,세팅한부품에맞는전송피치로설정한후 ,「SET」버튼을
눌러서결정해주십시오 .
테이프 전송피치 설정
「SET」
「UP」
「DOWN」
27215-H0- 0 0
2-33
2
3
테이프 전송을 확인합니다 .
피더본체의「FEED」버튼을눌러서 ,테이프가보내지는지확인해주십시오 .
c
주의
흡착위치를맞출경우에는 ,「BACK」버튼을누르지마십시오 .
반드시「FEED」버튼으로테이프를전진시킨상태로해주십시오 .
참고
• 피더 본체의「FEED」,「BACK」버튼을 누를때의 전송피치는 , 설정한 전송피치와는 상관없이 2mm 의 전송피치로
됩니다 . 길게 누르면 연속 전송모드로 됩니다 .
• 「FUNC」+「FEED」버튼으로 , 설정피치의 전송폭으로 테이프를 보냅니다 .
「FEED」버튼,「BACK」버튼,「FUNC」버튼
「BACK」버튼
「FEED」버튼
「FUNC」버튼
27216 -H0 -0 0
2-34
2
4.1.3 장비에의 설치
피더를 장비에 장착하는 순서에 대해서 설명합니다 .
e
1
비상정지 버튼을 누르고 , 커버를 오픈합니다 .
장비의비상정지버튼을눌러서 ,동작을정지시켜주십시오 .
c
주의
일반적으로 ,피더의탈장착은비상정지상태에서커버를열고실행합니다.운전중의탈장착은불가능한구조로되어있습니다만,
경고를무시하고운전중에피더를장착하거나탈착하면 ,중대한사고를일으킬우려가있으므로주의해주십시오 .
2
피더 플레이트상의 이물질을 제거합니다 .
부품이나먼지가끼이면 ,피더가기울어서안정된흡착을할수없습니다 .
3
테이프 릴을 릴 홀더의 소정의 위치에 놔둡니다 .
4

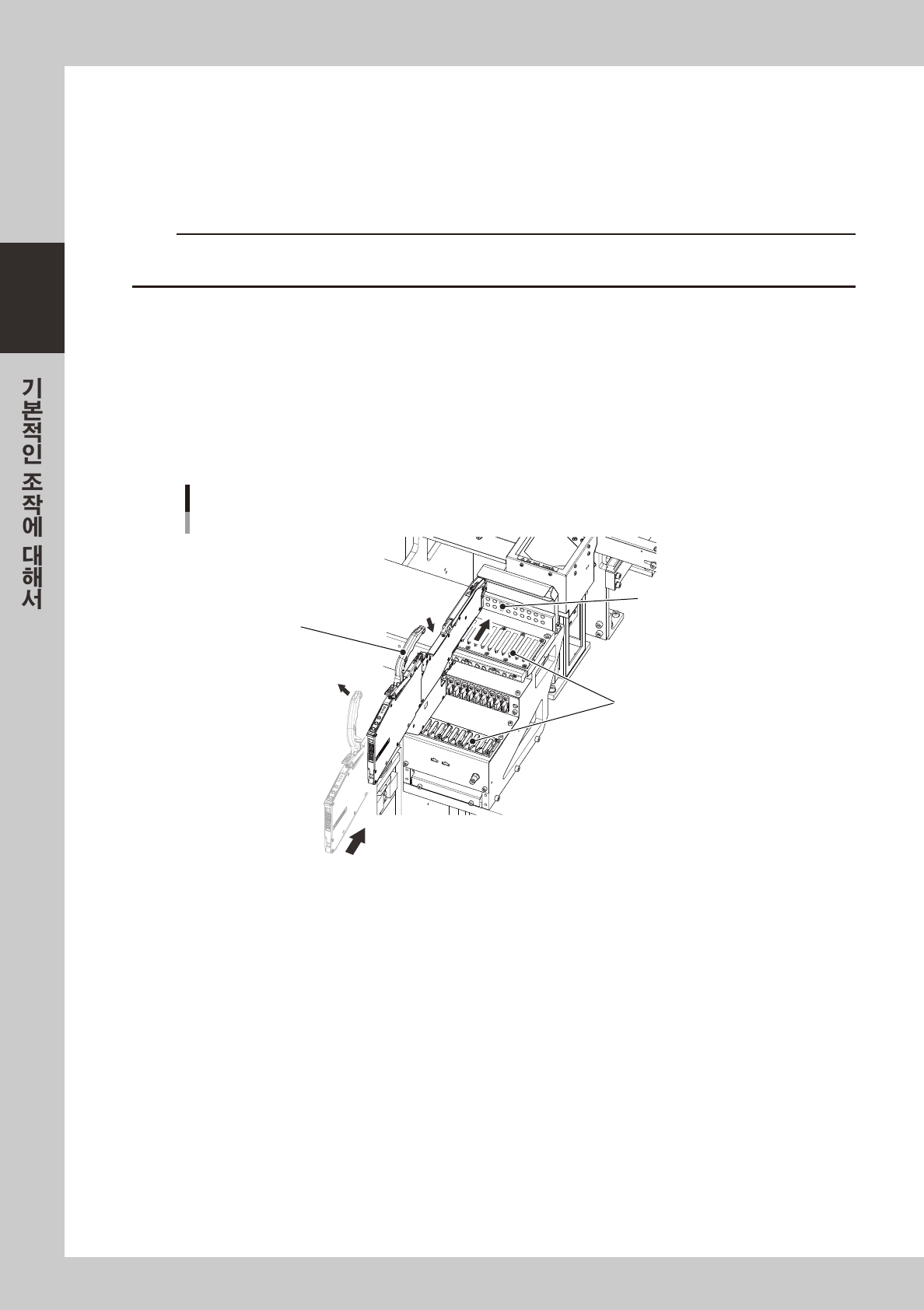

피더를 장착합니다 .
핸들부를위로올리고피더의장착위치에맞춰서슬라이드시키면서로케이트핀구멍에끼워주십시오 .
피더장착
핸들부
로케이트 핀 구멍
레일
27217-H0- 00
5
피더의 장착상태를 확인합니다 .
•
탑테이프는느슨하지않는가 .
•
정확하게로케이트핀구멍안쪽까지끼워져있는가 .
