컨베이어 폭을 조정합니다 .
셋업할기판데이터가선택되어있는것을확인하고 ,[ 장치 ]-「컨베이어」탭에서[ 컨베이어폭 ] 버튼을
눌러주십시오 .대화창이표시되면 ,변경후의컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
e
2
장비를 비상정지 상태로 하고 , 커버를 오픈합니다 .
3
기판을 컨베이어에 세팅합니다 .
컨베이어화면의[ 푸쉬업] 버튼을눌러서푸쉬업플레이트를상승시키고기판의고정상태를확인합니다.
4
기판누름 플레이트의 위치를 조정합니다 .
1. 푸쉬업플레이트를내립니다 .
2. 기판클램프시 ,기판을균등하게끼워서지탱할수있도록기판누름플레이트의위치를조정합니다 .
육각렌치로기판누름플레이트를풀어서적정한위치로바꿔서장착해주십시오 .
기판누름 플레이트
기판
기판누름 플레이트
27204 -H0 -0 0
5
기판의 고정상태를 확인합니다 .
1. 푸쉬업플레이트를상승시킵니다 .
2. 기판이균일하게지탱되어있는지확인합니다 .기판을가볍게두드리거나 ,기판의휨상태를체크하
여주십시오 .기판이휘지않고균일하게지탱되어있으면적정합니다 .
6
컨베이어로부터 기판을 제거합니다 .
푸쉬업플레이트를내리고기판을꺼낸다음 ,비상정지를해제합니다 .
2-25
2
4. 부품공급 장치의 준비
4.1 테이프 피더
4.1.1 테이프의 세팅
c
주의
테이프의세팅은반드시 ,세팅스테이션또는외셋업용전원스테이션을사용해서해주십시오 .마운터상에서의테이프세팅은
실행할수없습니다 .
1
피더를 세팅합니다 .
피더를세팅스테이션또는외셋업용전원스테이션에세팅합니다 .

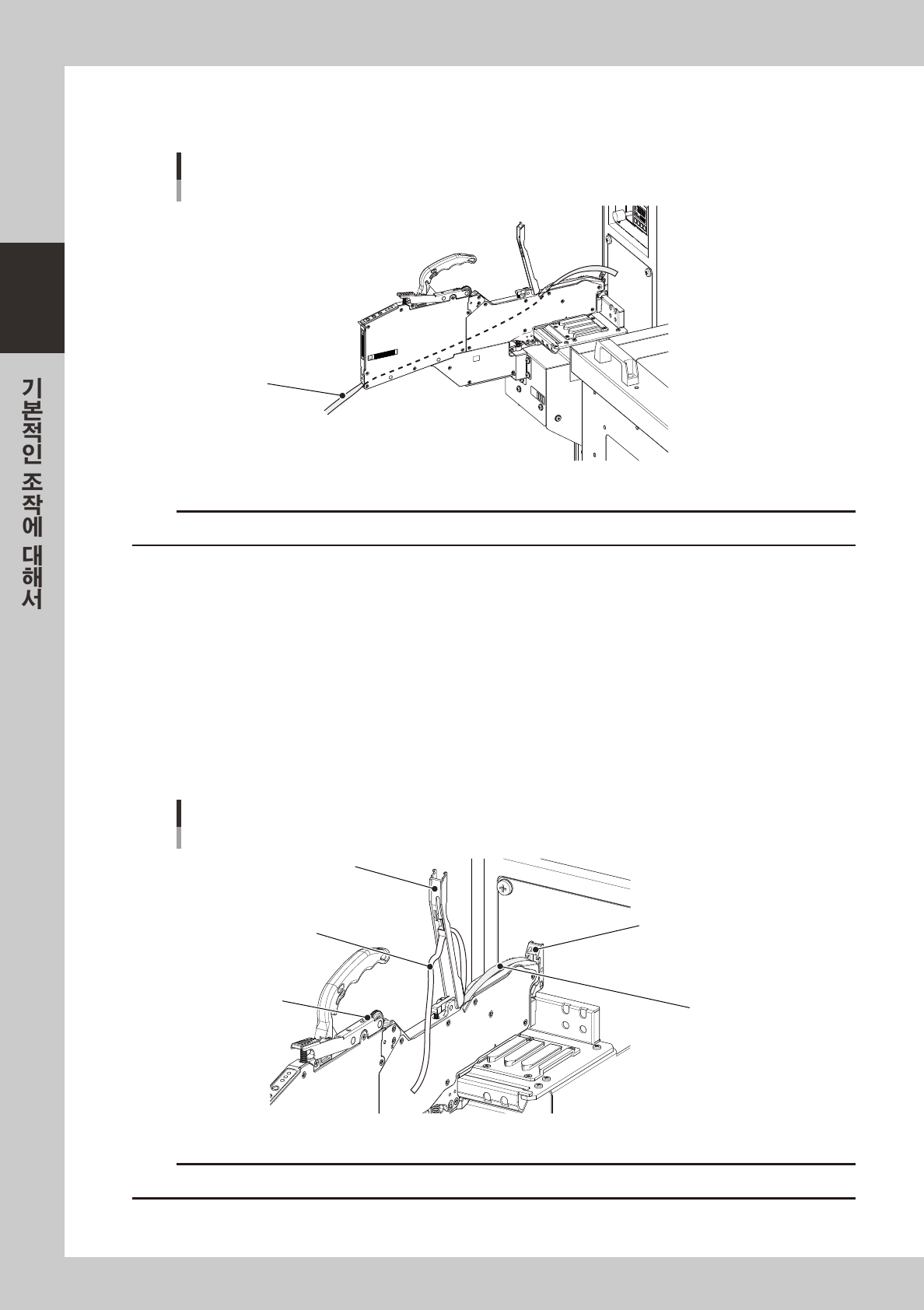

피더의 세팅
핸들
피더
테이프 세팅 스테이션
27205-H0 -0 0
2
테이프가이드 ASSY 를 들어 올립니다 .
테이프가이드프론트레버를들어올리면서앞쪽으로젖히고 ,테이프가이드ASSY 를들어올려주십시
오.
테이프가이드 ASSY 들어 올리기
테이프가이드 ASSY
테이프가이드 프론트 레버
27206 -H0 -0 0
2-26
2
3
테이프를 피더에 장착합니다 .
테이프를피더의뒤쪽홀로부터삽입합니다 .
테이프 장착
테이프
27207-H0- 00
c
주의
테이프의앞뒤가틀리지않도록해주십시오 .
4
탑 테이프를 벗깁니다 .
테이프는 ,전자부품이들어있는「캐리어테이프」와 ,윗면에서부품을커버하고있는「탑테이프」의
2 중으로되어있으므로미리탑테이프를벗겨주십시오 .
5
캐리어 테이프를 세팅합니다 .
캐리어테이프를테이프가이드프론트레버의홀에통과시킵니다 .
6
탑 테이프를 세팅합니다 .
탑테이프를테이프가이드ASSY 의틈새에통과시킵니다 .이때 ,탑테이프가윈딩롤러에닿을정도로
당겨두십시오 .
캐리어 테이프, 탑 테이프
테이프가이드 ASSY
윈딩롤러
탑 테이프
캐리어 테이프
테이프가이드 프론트레버
27208-H0 - 00
c
주의
테이프가이드ASSY 안쪽의보텀플레이트를변형시키지말아주십시오 .
