2-11
2
2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
7
8
9
10
11 161413
12
19
17 1815
1
2
3
4
5
6
28203-H0-0 0
버튼명 기능
1 이력
생산이력의저장및이력 1,2 의항목중에필요한것을선택해서 ,저장 ,삭제 ,미디어
분리등을실행할수있습니다 .
2 Appl. 설정
장비의화면표시에관한설정이나작업자의추가 / 삭제 ,패스워드의설정등을실행할
수있습니다 .
3 버전 어플리케이션 ,시스템등의버전정보가표시됩니다 .
4 시스템백업
장비를가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기본좌표등의장
비복원에필요한데이터의백업이나복원조작을실행할수있습니다 .
5 데이터베이스
생산에필요한부품이나마크정보에관한데이터베이스의백업이나복원및데이터베이
스의소재장소의설정을할수있습니다 .
6 기판Expl. 기판데이터의이동이나백업 ,복원 ,복사등을실행할수있습니다 .
7 데이터변환
VIOS 데이터에서YGX 데이터 ,YGX 데이터로부터VIOS 데이터의변환에사용합니다 .
사용방법은 ,별책「프로그래밍메뉴얼」을참조해주십시오 .
8 실장후정지 실장결과등의확인 ,기판이다음장비로반출되는것을정지시킬수있습니다 .
9 반송후정지 실장한기판을다음장비에반출한후 ,장비를정지시킬수있습니다 .
10 도중부터운전
실장중 ,어떠한원인으로장비를정지시켜 ,리세트된후 ,계속해서탑재위치에서실장
을재개할경우에사용합니다 .
11 스텝
초품실장이나테스트실장시 ,또는트러블분석시에목적위치에서일시정지를시킬때
사용합니다 .
12 웨이퍼조정
생산에사용하는웨이퍼부품의사이즈변경으로인해 ,웨이퍼노즐의변환및이젝터
핀을교환했을경우 ,흡착레벨등의조정을실행합니다 .
13 트레이카운트 트레이부품의현재까지의사용수를표시합니다 .
14 벌크세팅 현재는사용할수없는상태입니다 .
15 부품보기 생산셋업시에앞으로생산하기위한부품종류나장착위치를확인할수있습니다 .
16 노즐보기 앞으로사용할노즐의일람을표시합니다 .
17 노즐상태확인 칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습니다 .
2-12
2

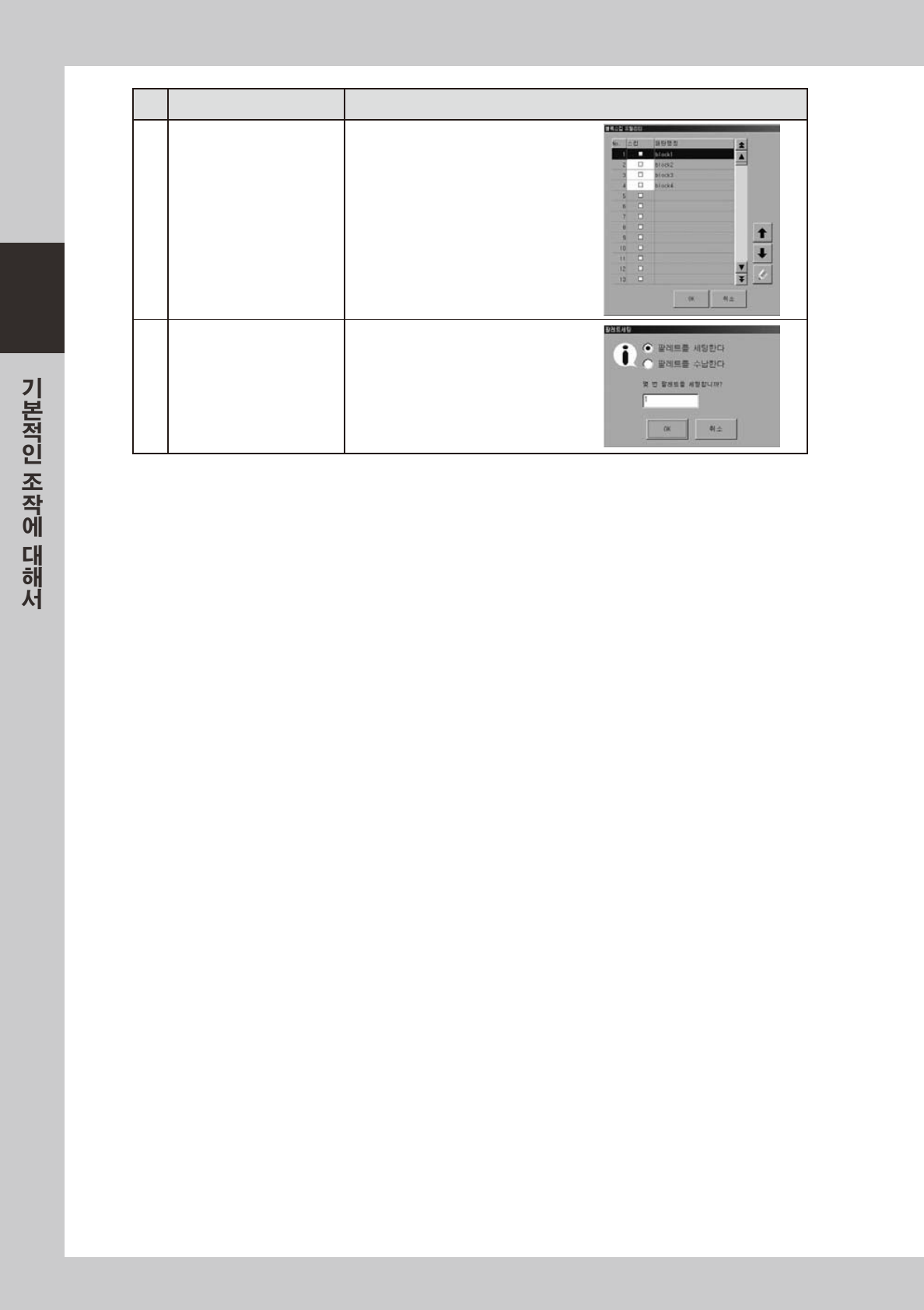

버튼명 기능
18 블록스킵
블록전개완료된기판데이터를읽어들이
면 ,유효하게됩니다 .
이버튼을누르면「블록스킵유틸리티」가
표시되어 ,블록단위로탑재의스킵여부를
설정할수있습니다 .
이기능은 ,기판파라미터의「운전모드」가
「탑재 / 도트디스펜스」의경우에만유효
합니다 .
19 팔레트세팅
이버튼을누르면「팔레트세팅」화면이
열립니다 .「팔레트를세팅한다」를선택하
고 ,팔레트번호를입력해서[OK] 버튼을
누르면 ,지정된팔레트가팔레트스테이
지에세팅됩니다 .
스테이지상의팔레트를매거진으로되돌
릴때는 ,「팔레트를수납한다」를선택하
고[OK] 버튼을누릅니다 .
2-13
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .

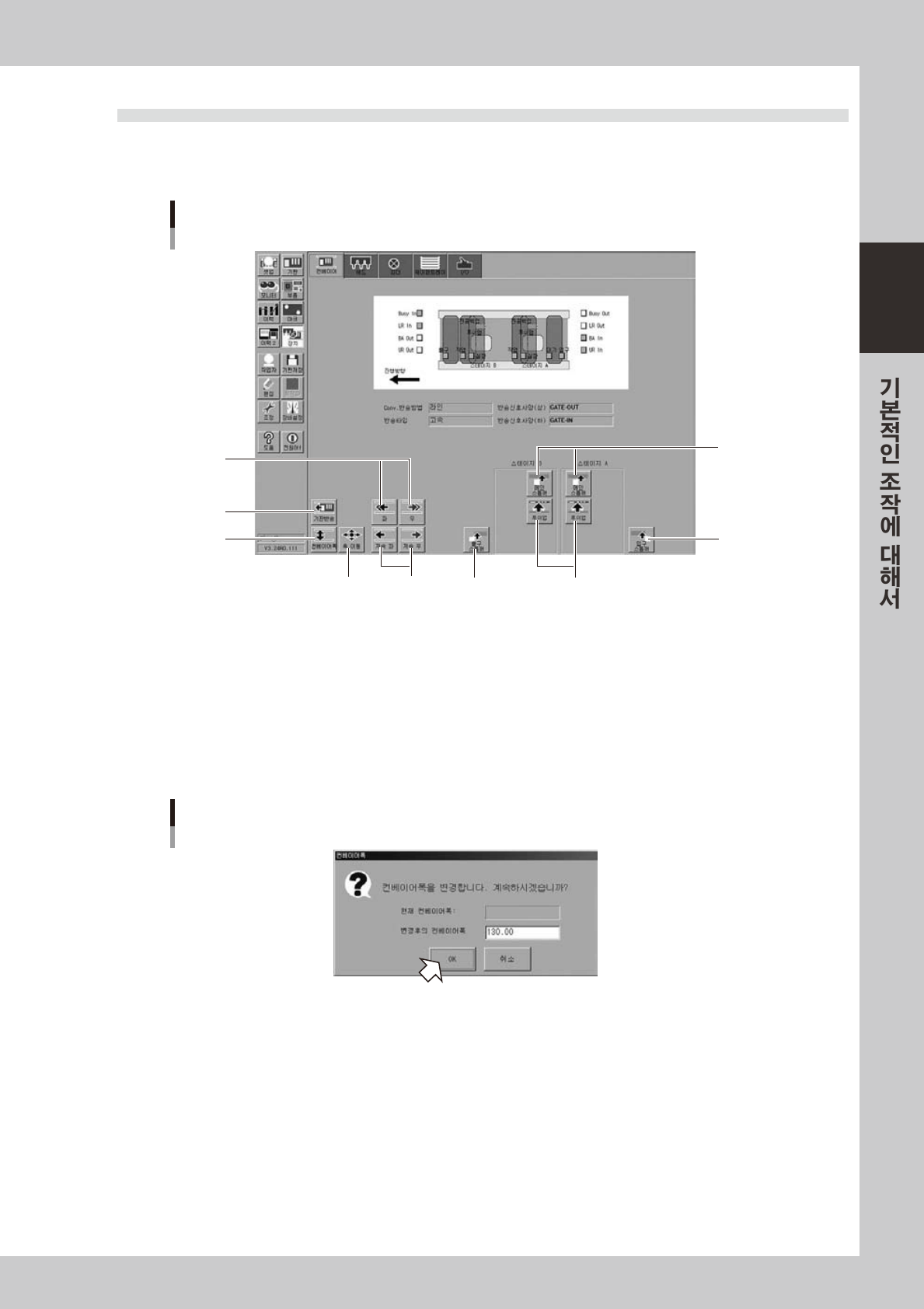

■ 컨베이어 수동조작
컨베이어 수동 버튼
1
2
3
49
6
8
5 7
28204-H0- 00
1. [ 기판반송 ] 버튼
입구또는대기위치에서기판을이동하여세팅위치에서고정합니다 .「모든위치」또는「지정위치」를선택해서반송할수
도있습니다 .
2. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
28205-H0-0 0
3. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로회전시킵니다 .
4. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로회전시킵니다 .
5. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
6. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
7. [ 푸쉬업 ] 버튼
클램프식고정유니트와연동해서기판을아래방향 ( 뒷면 ) 에서고정합니다 .
