3-5 3 2 사용종 료 한 탑 테 이 프 를 절 단 합 니 다 . 테 일커 버안쪽에설치 되 어있 는엣 지 커터 로탑테 이 프 를절 단해주십시 오 . 탑 테이프의 절단 탑 테이프 엣지커터 27302-H0 -0 0 3 테 일 커 버를 닫 아 주십 시 오 . 테 일커 버 는자 석 식 으로되 어있 으므로 ,간단히원상태 로닫힙 니다 . 테일 커버의 세팅 테일 커버 273…
3-4
3
■ 탑 테이프의 처분에 대해서
일상적인작업으로서사용종료한탑테이프를정기적으로처리할것을권장합니다 .
n
요점
특히 , 스플라이싱 기능을 사용해서 연속으로 부품을 공급할 경우 , 아래 사진과 같이 사용종료한 탑 테이프가 꽉 차서 테일
커버가 밀려서 자동적으로 열립니다 . (8mm 테이프 부품 2 릴 정도 ) 이럴 경우에도 , 다음과 같은 순서로 사용종료한 탑 테
이프를 테일 커버 안쪽의 엣지커터로 절단해 주십시오 .
테일 커버가 자동적으로 열린 상태
밀려서 나온
탑 테이프
테일 커버
27300 -H0 -0 0
1
사용종료한 탑 테이프를 확인합니다 .
테일커버를열어서 ,안에사용종료한탑테이프가쌓여있는지확인해주십시오 .
사용종료 탑 테이프의 확인
이 안에 탑 테이프가 쌓인다
27301-H0- 00
3-5
3
2
사용종료한 탑 테이프를 절단합니다 .
테일커버안쪽에설치되어있는엣지커터로탑테이프를절단해주십시오 .
탑 테이프의 절단
탑 테이프
엣지커터
27302-H0 -0 0
3
테일 커버를 닫아 주십시오 .
테일커버는자석식으로되어있으므로 ,간단히원상태로닫힙니다 .
테일 커버의 세팅
테일 커버
27303-H0 -0 0
3-6
3

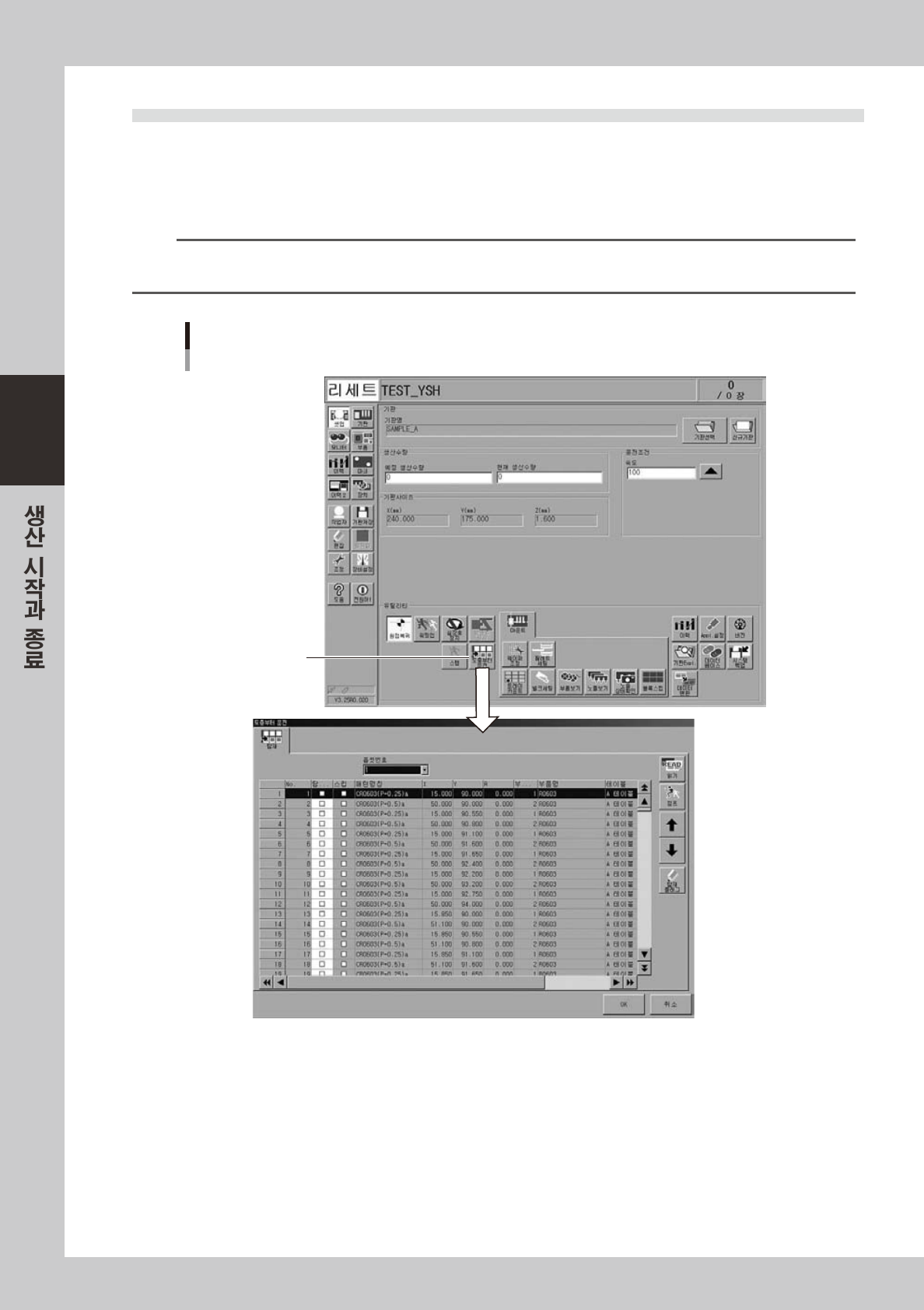

1.1 「도중부터 운전」을 사용한다
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 , 「도중부터 운전」대화창이 열립니다 .
기판의 생산도중에 리세트한 데이터를 계속해서 실장하고 싶을 경우나 , 특정의 블록 또는 특정의 탑재 포인
트만 실장하고 싶을 경우에 사용합니다 . 이 기능은 설정후 첫번째 기판에만 유효하고 , 그다음 기판부터는
일반적인 탑재작업을 합니다 .
n
요점
탑재 모드에 따라 표시되는 탭이 다릅니다 .「탑재 / 도트 디스펜스」의 경우는「탑재」가 ,「시퀀스」의 경우는「시퀀스」가 표시
됩니다 .
[도중부터 운전] 버튼
「도중부터 운전」화면
28303-H0-0 0
