2-13 2 2 .3 장 치화 면 「장치」화면 내의 수 동조작 버튼에 관한 내 용과 기능에 대해서 설 명 합니다 . ■ 컨베 이어 수동 조작 컨베이어 수동 버튼 1 2 3 4 9 6 8 5 7 28204-H0- 00 1. [ 기판반송 ] 버튼 입 구또는대 기 위 치에 서기 판 을이 동 하 여세 팅 위치 에서고 정 합니 다 . 「모 든위치 」또 는 「지정 위 치」를선 택 해서반…
2-12
2
버튼명 기능
18 블록스킵
블록전개완료된기판데이터를읽어들이
면 ,유효하게됩니다 .
이버튼을누르면「블록스킵유틸리티」가
표시되어 ,블록단위로탑재의스킵여부를
설정할수있습니다 .
이기능은 ,기판파라미터의「운전모드」가
「탑재 / 도트디스펜스」의경우에만유효
합니다 .
19 팔레트세팅
이버튼을누르면「팔레트세팅」화면이
열립니다 .「팔레트를세팅한다」를선택하
고 ,팔레트번호를입력해서[OK] 버튼을
누르면 ,지정된팔레트가팔레트스테이
지에세팅됩니다 .
스테이지상의팔레트를매거진으로되돌
릴때는 ,「팔레트를수납한다」를선택하
고[OK] 버튼을누릅니다 .
2-13
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
컨베이어 수동 버튼
1
2
3
49
6
8
5 7
28204-H0- 00
1. [ 기판반송 ] 버튼
입구또는대기위치에서기판을이동하여세팅위치에서고정합니다 .「모든위치」또는「지정위치」를선택해서반송할수
도있습니다 .
2. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
28205-H0-0 0
3. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로회전시킵니다 .
4. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로회전시킵니다 .
5. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
6. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
7. [ 푸쉬업 ] 버튼
클램프식고정유니트와연동해서기판을아래방향 ( 뒷면 ) 에서고정합니다 .
2-14
2
8. [ 입구스톱퍼 ] 버튼
반입한기판을대기위치에서정지시킬때사용합니다 .
9. [ 축이동 ] 버튼
수동으로축을움직일경우에사용합니다 .
[ 축이동 ] 버튼을누르면「축이동」화면이표시되므로 ,화살표키를사용하거나 ,[PTP] 버튼을눌러서수치를입력해주십
시오 .축을지정한위치로이동시킬수가있습니다 .

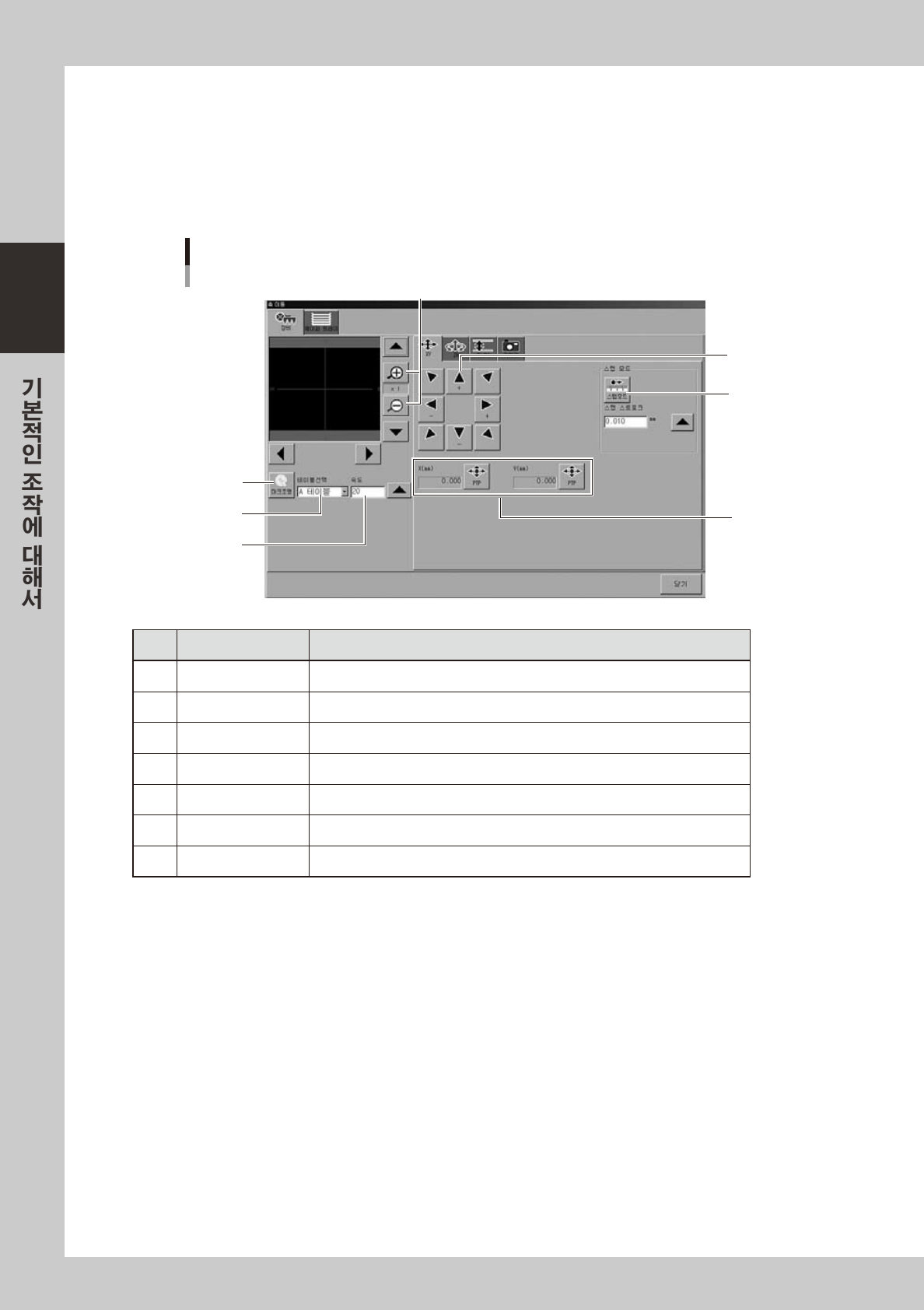

「축이동」화면
1
2
3
4
5
6
7
28206-H0 -00
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향이없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한거리만큼화살표키로움직입니다 .
５ 화살표 이동하고싶은방향으로이동시킬때사용합니다 .
6 테이블선택 축이동을실행할테이블을선택합니다 .
7 속도 축이동모드내의이동속도를지정합니다 .
