5|Mise en service
5.3.9 Referencing des modules
Une prise de référence doit toujours être réalisée dans les cas suivants :
– après une défaillance de l'alimentation en tension des moteurs CAN
– après activation de l'arrêt d'urgence
– après une coupure de courant
– après une désactivation de l'interrupteur principal
– après un ajustement
INDICATION
Aucune modification possible ?
Pour avoir accès à cette fenêtre, les droits d'utilisateur [Propriétés module] sont né-
cessaires. Les réglages peuvent uniquement être affichés sans nom d'utilisateur et
mot de passe. Dans ce cas, lorsque la question du mot de passe apparaît, appuyez sur
la touche [ESC] de votre clavier ou cliquez sur la touche [Echap.].
Pour la prise de référence, vous devez ouvrir la fenêtre de saisie des modules
concernés. Lors de la prise de référence, on atteint les fins de course de référence
concernées et le module concerné est référencé.
ü Si cela n'est pas possible ou si la prise de référence a échoué :
a) Déterminer la cause de l'erreur dans la fenêtre de saisie [Messages].
b) Corriger l'erreur, ensuite acquitter le message.
c) Exécuter à nouveau la prise de référence.
ü Voici comment référencer un module :
a) Placer la machine en mode de fonctionnement [Mode maintenance].
b) Ouvrir les fenêtres des réglages des modules à référencer à partir de la fenêtre
de base :
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 102/567
5|Mise en service
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans
Module fluxeur
Mode maintenance

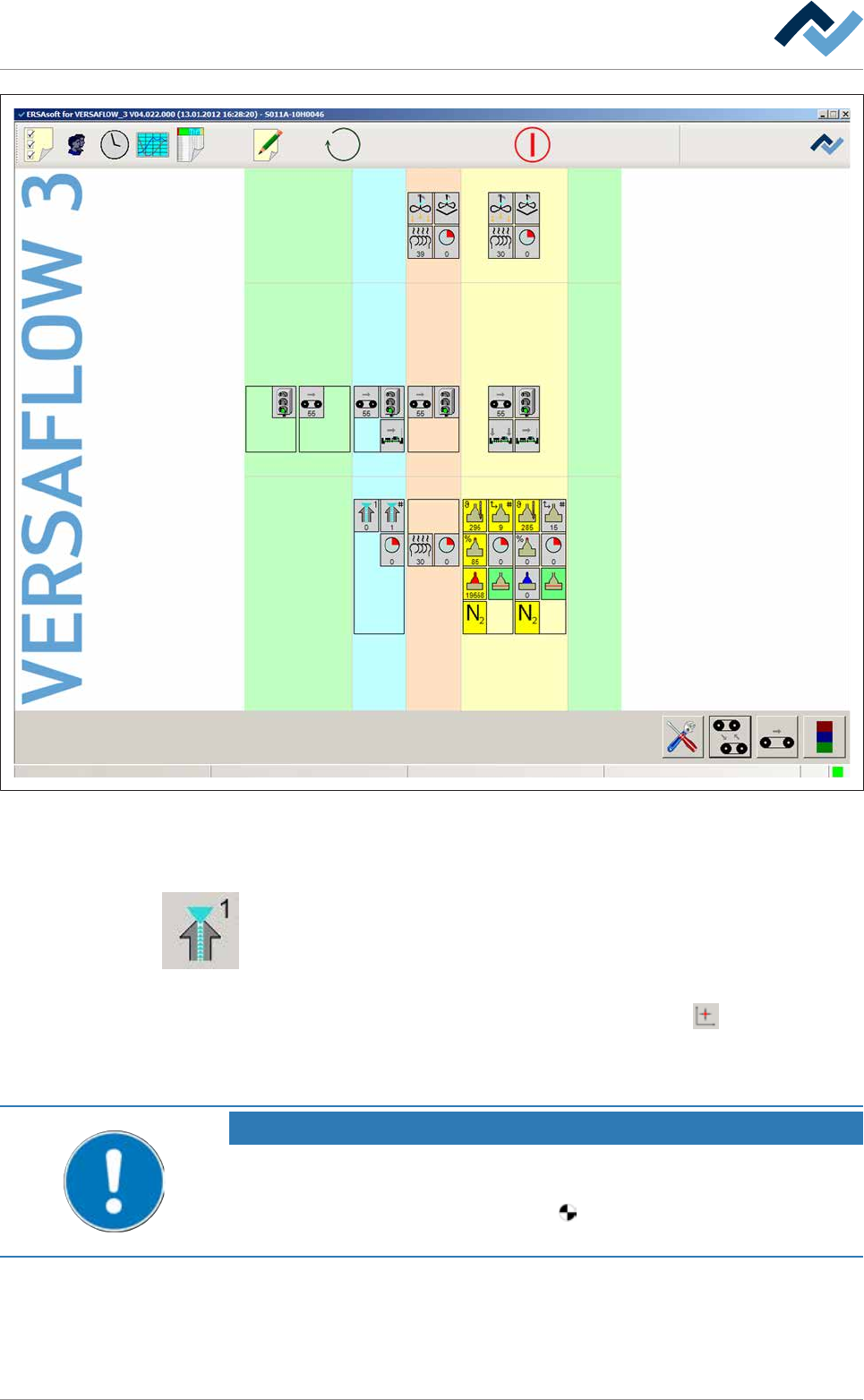

Fig.17: Ouvrir la fenêtre de base du logiciel de commande
5.3.9.1 Référencer le module fluxeur
ü Voici comment référencer un module :
a) Dans la fenêtre de base, dans le cadre [Fluxage], cliquer sur le symbole du mo-
dule fluxeur.
ð La fenêtre de saisie [Module fluxeur] s'ouvre :
b) Dans le cadre [Positions spéciales], cliquer sur la touche
pour démarrer la
prise de référence.
ð Cela termine le processus.
INDICATION
Le mouvement de déplacement peut prendre un certain temps.
a) Ne procédez à aucune saisie durant celui-ci.
b) Lors de la prise de référence, le symbole
apparaît dans la fenêtre des réglages
à côté d'un axe en mouvement.
ü Contrôler les positions X et Y :
a) Comparer les valeurs actuelles avec les valeurs nominales configurées.
b) En présence d'écart, ajuster le réglage. Répéter donc le referencing.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 103/567
5|Mise en service
ð Si les valeurs actuelles correspondont aux valeurs configurées saisies, le refe-
rencing est terminé.
5.3.9.2 Referencing du module de brasage
ü Voici comment référencer le module de brasage :
a) Dans la fenêtre de base, dans le cadre [Brasage], cliquer sur le symbole du mo-
dule de brasage.
ð La fenêtre de saisie [Module brasage 1 pot 1] s'ouvre :
b) Dans le cadre [Positions spéciales], cliquer sur la touche
pour démarrer la
prise de référence.
c) Répéter le processus pour tous les modules de brasage disponibles.
d) Cela termine le processus.
INDICATION
Le mouvement de déplacement peut prendre un certain temps.
a) Ne procédez à aucune saisie durant celui-ci.
b) Lors de la prise de référence, le symbole
apparaît dans la fenêtre des réglages
à côté d'un axe en mouvement.
ü Contrôler les positions X et Y :
a) Comparer les valeurs actuelles avec les valeurs nominales configurées.
b) En présence d'écart, ajuster le réglage. Répéter donc le referencing.
ð Si les valeurs actuelles correspondont aux valeurs configurées saisies, le refe-
rencing est terminé.
5.3.9.3 Référencer le réglage de la largeur
Réglage largeur convoy.
Positionnement
Consigne Actuel
Consigne Actuel
Pas à pas
Positions spéciales
v
ü Voici comment référencer le réglage en largeur :
a) Dans la fenêtre de base, cliquer sur la touche
.
ð La fenêtre de saisie [Réglage largeur convoy.] s'ouvre.
b) Dans le cadre [Positions spéciales], cliquer sur la touche
.
ð La prise de référence démarre.
INDICATION
Le mouvement de déplacement peut prendre un certain temps.
a) Ne procédez à aucune saisie durant celui-ci.
b) Lors de la prise de référence, le symbole
apparaît dans la fenêtre des réglages
à côté d'un axe en mouvement.
a) Mesurer l'écart des montants de convoyeur entre les deux montants du
convoyeur et comparer le résultat avec la valeur réelle affichée. Si la valeur me-
surée ne coïncide pas avec la valeur affichée, le réglage de largeur convoyeur
doit être ajusté.
