9|Pièces de rechange et d'usure Rail flexible 2, (Dual track), vue [X] 1 2 Fig.243: EM113-339-40-00Ad Pos Appellation Numéro de référence A B 1 Conveyor chain, 3 mm pins, bulk stock 208821 X 2 Chain joint 3 mm 20…
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [Y]
1 24
3
1
1
Fig.242: EM113-339-40-00Ac
Pos Appellation Numéro de référence A B
1 Sliding piece 143664 X
2 Fit screw M4 143665 X
3 Spring, stainless steel 6FED078-VD X
4 Fastening angle (roller-chain conveyor) 170777 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 510/567
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [X]
1 2
Fig.243: EM113-339-40-00Ad
Pos Appellation Numéro de référence A B
1 Conveyor chain, 3 mm pins, bulk stock 208821 X
2 Chain joint 3 mm 208824 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 511/567
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [X]
1 2
45
73
6

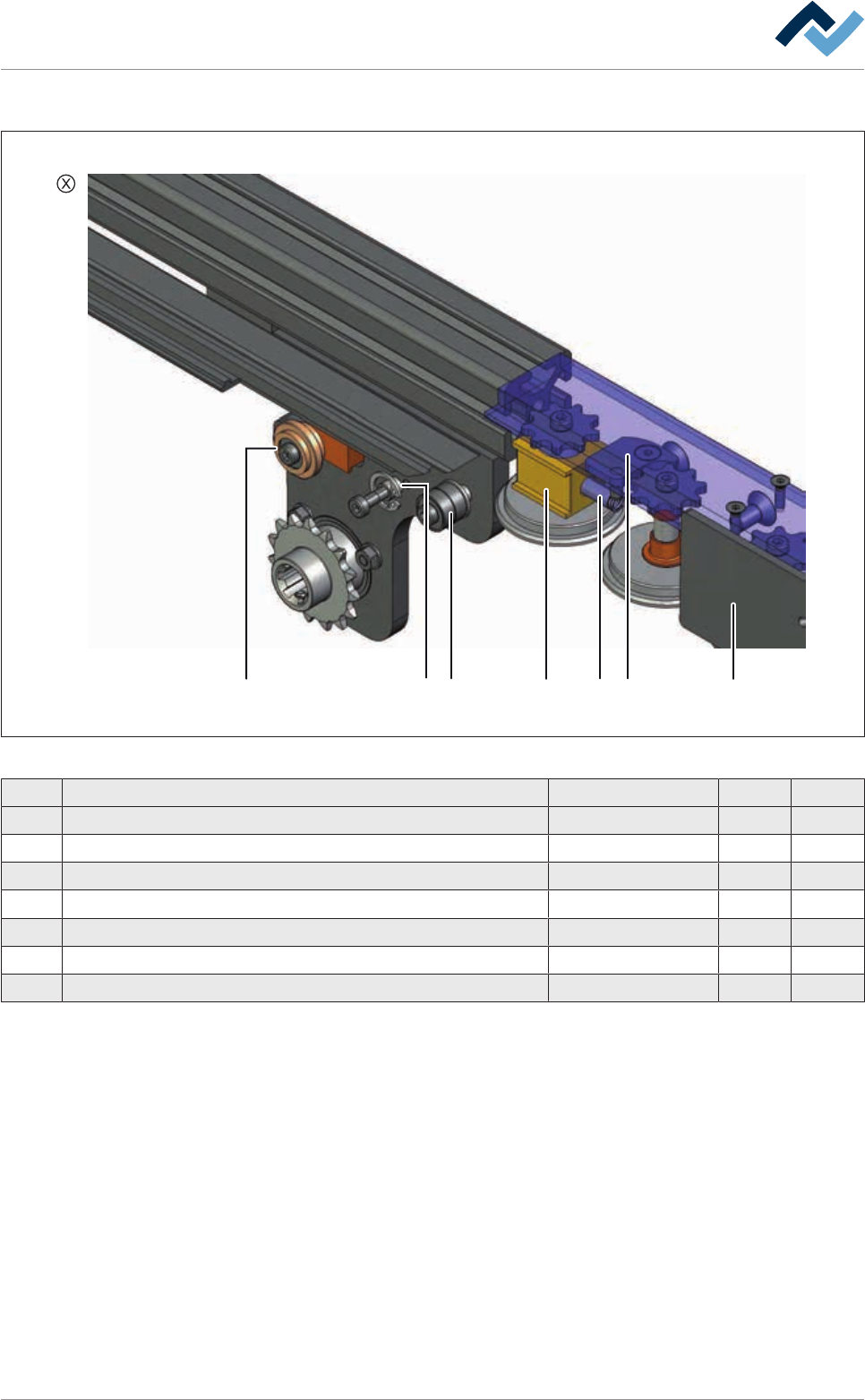

Fig.244: EM113-339-40-00Ae
Pos Appellation Numéro de référence A B
1 Pressure spring VD-177 143511 X
2 Chain guide, fixed 143645 X
3 Distance bush 108981 X
4 Bearing 6LA624Z X
5 Deflection disk 143668 X
6 Chain guide, fixed, adjustable 143673 X
7 Sliding piece, redirection 143640 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 512/567
