Fig.38: La fenêtre [Données additionnelles générales]
Saisir la durée d'attente entre deux cycles de chauffage
ü [Délai répétition préchauffage], si le module suivant n'est pas encore prêt :
a) Cliquer dans le champ de saisie [Délai répétition préchauffage] et saisir une du-
rée d'attente en [s].
ð Le circuit est pré-chauffé. Si le module suivant n'est pas encore prêt, la durée
d'attente s'écoule. Au bout de cette durée, le cycle de chauffage se répète si
vous avez entré une valeur supérieure à 0 dans le champ de saisie [Nombre ré-
pétition préchauffage].
Saisir les valeurs Nombre répétition préchauffage
ü [Nombre répétition préchauffage], si le module suivant n'est pas encore prêt :
a) Cliquer sur le champ de saisie [Nombre répétition préchauffage] et saisir le
nombre de répétitions de préchauffe.
ð Si le module suivant n'est pas encore prêt, le cycle de chauffage se répète
conformément à votre saisie. Si le module n'est toujours pas prêt ensuite, un
message s'affiche. Si vous avez saisi la valeur [0], le cycle de chauffage ne se ré-
pète pas.
Saisir les valeurs température veille
ü Saisir la valeur de [température veille] en [°C] :
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 185/567
6|Description des fonctions
a) Dans le champ de saisie, entrer une valeur en [°C].
ð Au démarrage du programme de brasage, le module est préchauffé à cette
température. La valeur [température veille] est maintenue à cette valeur dans
le mode opératoire [Mode automatique]. Cela permet de faire en sorte que
des conditions de sortie identiques règnent toujours dans le module.
Toujours commencer par vider le module suivant
ü Le circuit peut ensuite être introduit dans le module uniquement si ce module
est vide :
a) Activer la case [Entrée MB1 si préchauff 2 vide].
ð Le circuit peut ensuite être introduit dans le module uniquement si le module
suivant est vide. Cela permet par exemple d'empêcher que le circuit reste trop
longtemps dans le module en raison d'un encombrement. Cette fonction peut
cependant allonger les cadences.

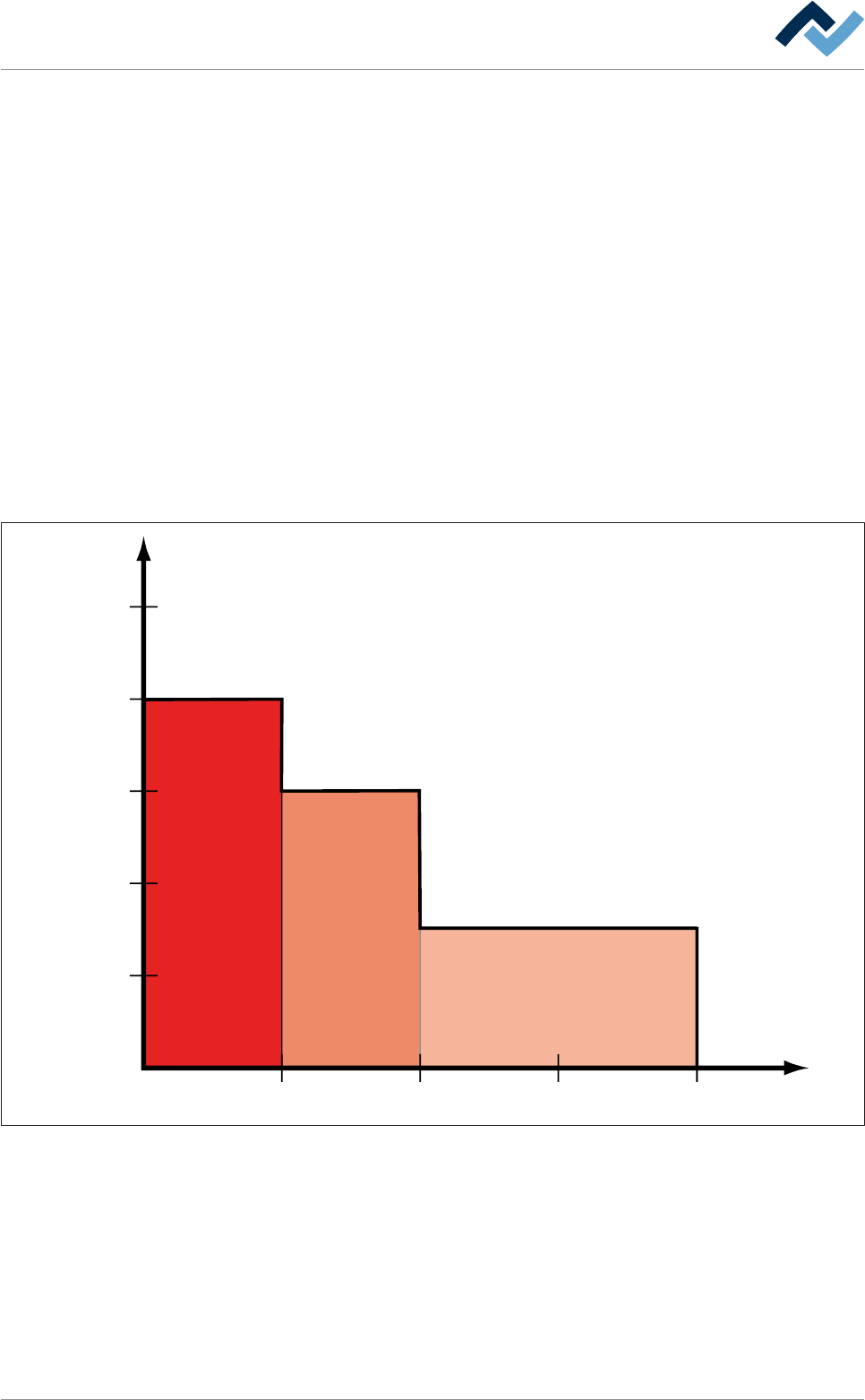

Dans le cadre [Table valeur puissance], vous pouvez régler un profil de durée de va-
leur puissance pour le chauffage. Pour chaque segment actif du préchauffage, vous
pouvez saisir une valeur puissance en [%] et une durée en [s] :
20
30 60 90
40
60
80
100
#1 #2 #3
Valeur (%)
120 Heure (s)
Comparez les valeurs représentées ici avec la table dans le cadre [Table valeur puis-
sance] :
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 186/567
6|Description des fonctions
Table valeur puissance
Puissance tubes IR
Chauffage
Durée
60
30
0
30
30
60
0
80
Fig.39: Table des valeurs puissance
