4|Transport, montage, stockage, mise au rebut b) Comparer la tension et la fréquence secteur du site avec les données sur la plaque du modèle. c) Dimensionner la section de câble selon la valeur de branchement de la ma…
4|Transport, montage, stockage, mise au rebut
DANGER
Possibilité de dommages et blessures !
a) Pour tous les travaux sur la machine elle-même ou sur ses dispositifs électrique
ou pneumatique, observer les normes de sécurité, de prévention des accidents et
de protection de l'environnement en vigueur sur le site.
b) Éviter tous les risques de trébuchement lors de la pose des lignes !
c) Monter tous les dispositifs de protection et de sécurité de manière conforme !
Lisez à ce sujet le chapitre Caractéristiques techniques [}25] ainsi que les schémas
électriques fournis !

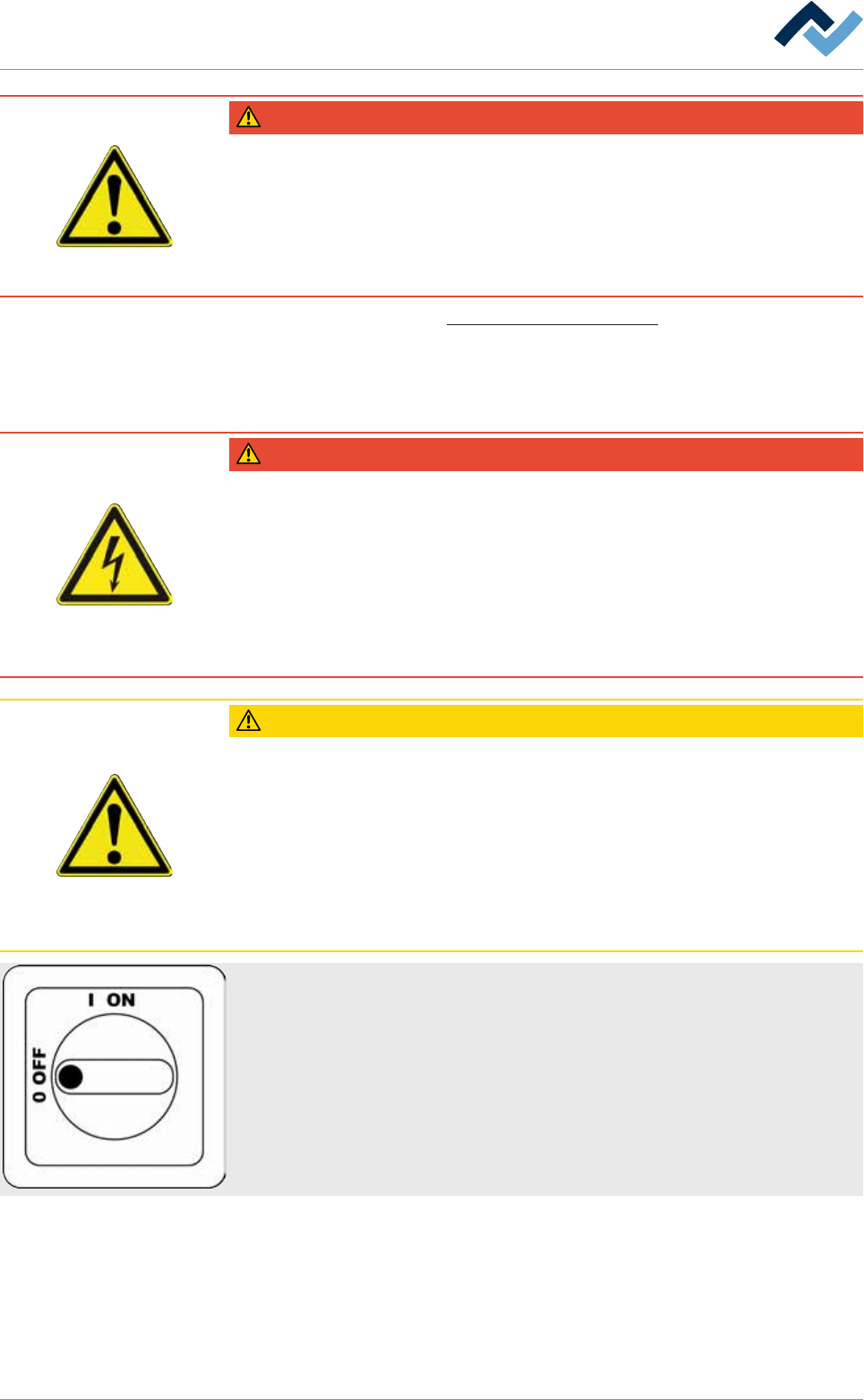

4.10.1 Préparer les branchements électriques
DANGER
Tension électrique dangereuse.
Danger de mort ou blessures très graves par électrocution !
ü Les travaux sur les appareils ou matériaux de fonctionnement électriques doivent
être effectués exclusivement par des électriciens qualifiés, ou par des personnes
formées en électrotechnique supervisée par un électricien qualifié, dans le res-
pect des normes électrotechniques.
a) L'exploitant et l'installateur sont seuls responsables du respect des normes EVU
ou VDE selon VDE 0022.
ATTENTION
Danger de dommages matériels !
ü *Quand la machine a été arrêtée par l’interrupteur principal, ne la rallumez pas
immédiatement :
a) patientez au moins trois minutes après la mise à l’arrêt !
b) Au terme de ce délai, vous pourrez rallumer la machine !
ð En cas de non-respect de ces instructions, des dommages pourraient être occa-
sionnés à l’équipement électronique de la machine, le PC et l’alimentation sans
interruption.
Il est impossible d'ouvrir l'armoire électrique lorsque l'interrupteur est en position
ON.
a) Placer l'interrupteur principal en position OFF.
b) Ouvrir l'armoire électrique.
Préparer les branchements électriques
ü Préparer le branchement :
a) Resserrer toutes les bornes vissées dans l'armoire électrique, celles-ci pouvant
avoir été désolidarisées pendant le transport.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 83/567
4|Transport, montage, stockage, mise au rebut
b) Comparer la tension et la fréquence secteur du site avec les données sur la
plaque du modèle.
c) Dimensionner la section de câble selon la valeur de branchement de la ma-
chine.
d) Introduire le câble de branchement par en-dessous par le soulagement de
contrainte de l'armoire électrique.
ð Cela termine le processus.

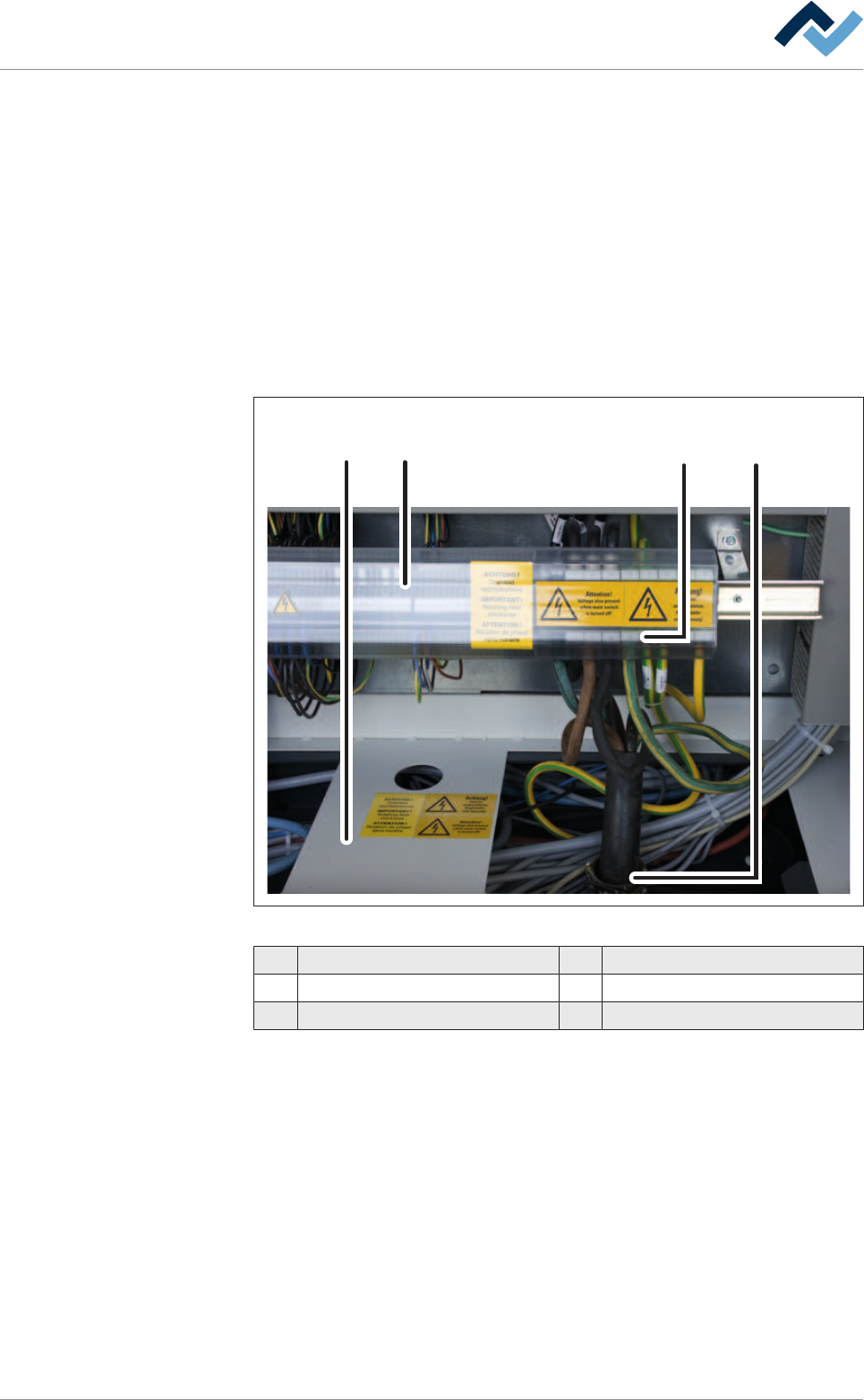

4.10.2 Raccorder l'alimentation de tension.
Les branchements se trouvent sur la face arrière de la machine. Ils sont accessibles
après ouverture des portes de l'armoire électrique.
1 2 34
Fig.16: Brancher l'alimentation électrique
1 Plaque 4 Borne
2 Cache-bornes
3 Soulagement de contrainte
Raccorder le câble
ü Raccorder le câble :
a) Désactiver la machine au niveau de l'interrupteur principal
b) Ouvrir les portes de l'armoire électrique.
c) Retirer le cache-bornes.
d) Introduire le câble de branchement par le soulagement de contrainte.
e) Lire les schémas électriques fournis.
f) Raccorder le câble aux bornes.
g) Resserrer le soulagement de contrainte.
h) Monter le cache-bornes.
ð L'alimentation électrique est branchée.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 84/567
4|Transport, montage, stockage, mise au rebut
ATTENTION
Possibilité de dommages par champ rotatif incorrect, mauvaise tension de phases
ou connexion N manquante !
a) Contrôler à l'aide d'un instrument de mesure adapté que la tension de phases est
correcte.
b) Contrôler le champ rotatif. S'assurer que le champ tourne à droite.
c) Contrôler le fonctionnement correct des connexions N et PE.

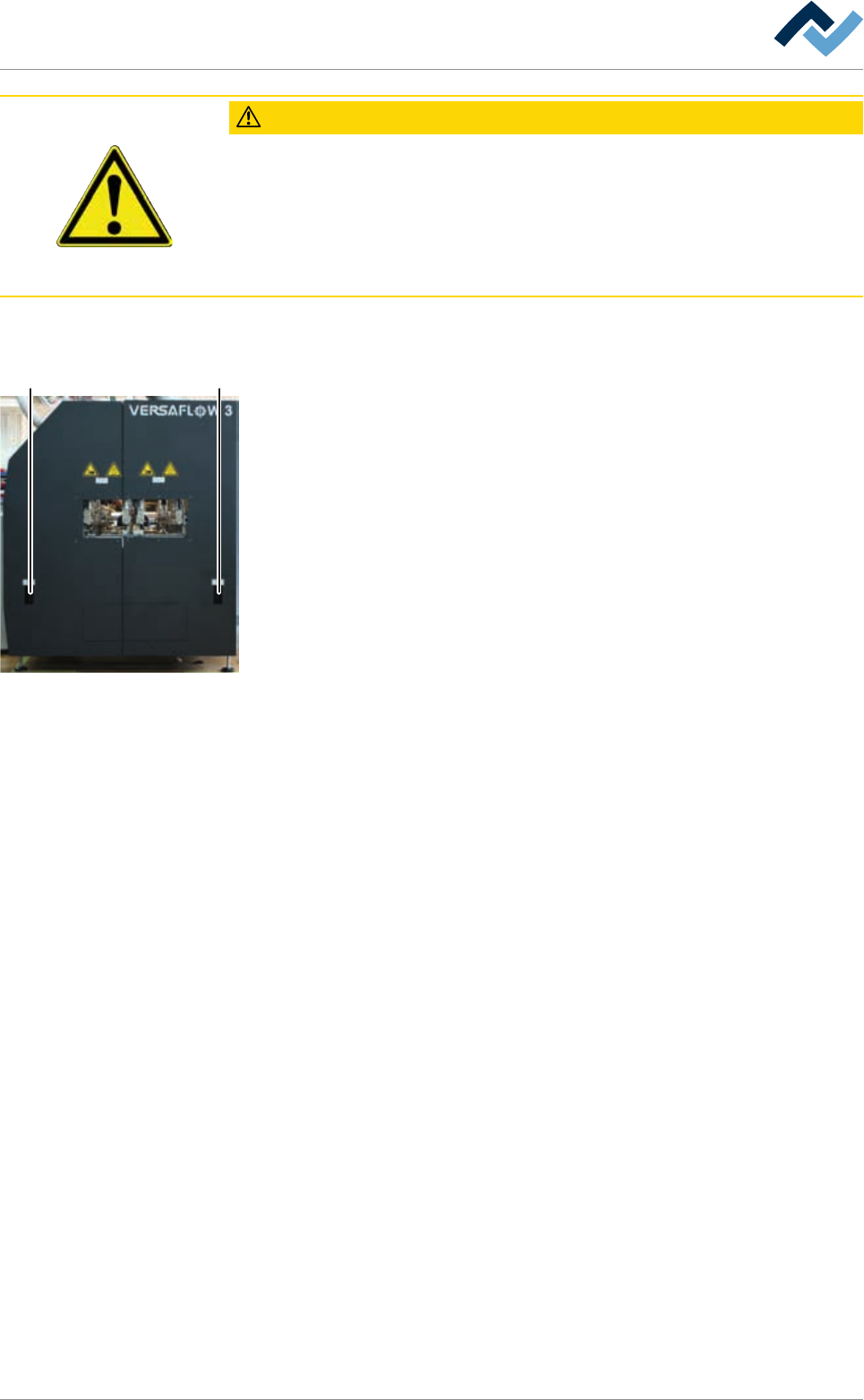

4.10.3 Interfaces Inline
5 5
Les interfaces Inline (5) se trouvent sur l'arrivée et la sortie de la machine. Les bran-
chements sont situés à l'intérieur de la machine derrière les tôles d'habillage.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 85/567
