9|Pièces de rechange et d'usure
Rail flexible 1, (Single track), vue [X]
734 1 2
6
5

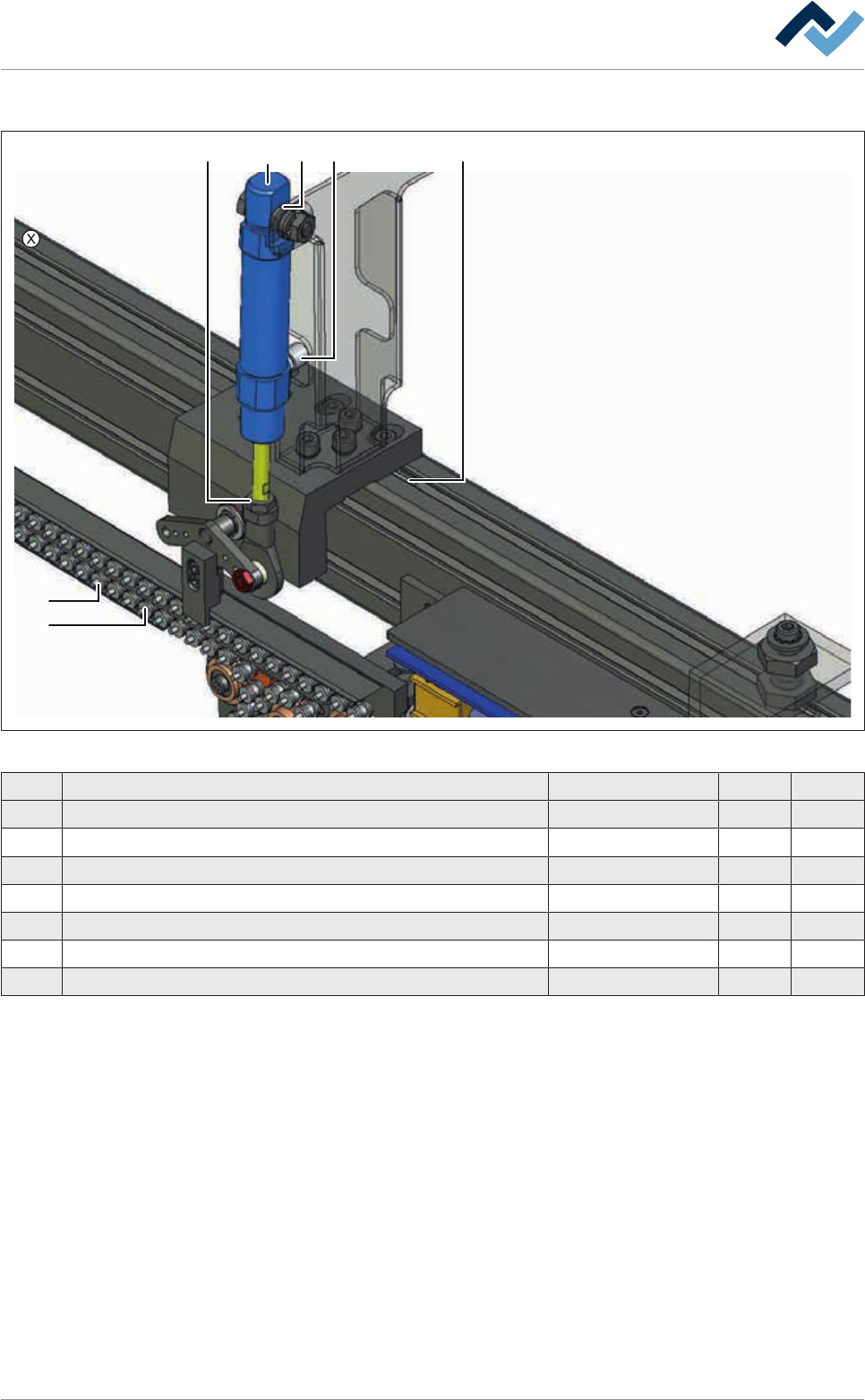

Fig.235: EM113-339-20-00Ad
Pos Appellation Numéro de référence A B
1 Joint clip 170367 X
2 Straight screwing M5, stainless stell 97965 X
3 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant 85950 X
4 Swivel head M6 170366 X
5 Conveyor chain, 3 mm pins, bulk stock 208821 X
6 Chain joint 3 mm 208824 X
7 Groove nut STM5 6ZIS049 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 502/567
9|Pièces de rechange et d'usure
Rail flexible 1, (Single track), vue [X]
1 12133
2105 4 116
9 7 8

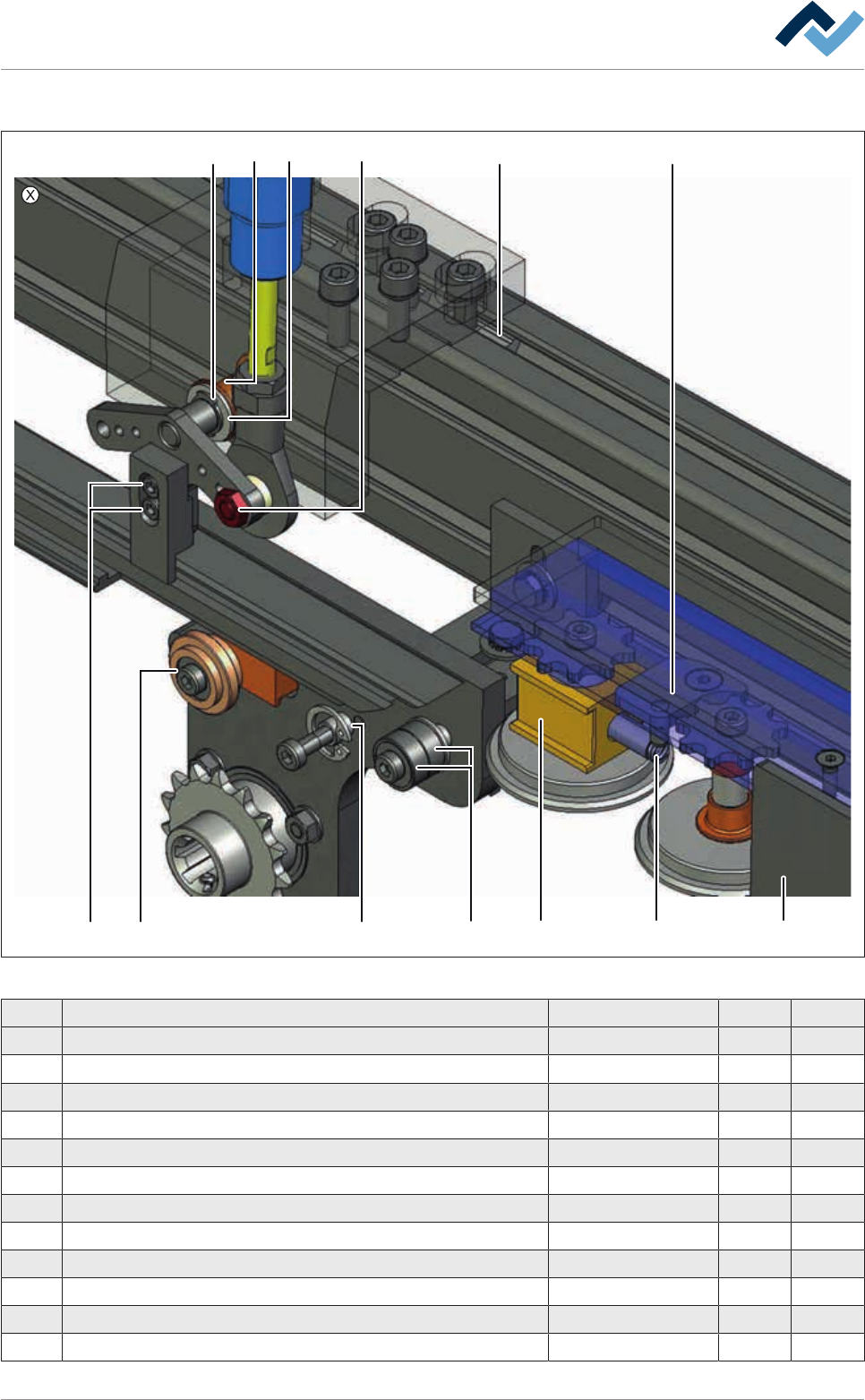

Fig.236: EM113-339-20-00Ae
Pos Appellation Numéro de référence A B
1 Pressure spring VD-177 143511 X
2 Chain guide, fixed 143645 X
3 Screw M3 6M03X008Z0912 X
4 Washer 8/14X1,0 DIN988 6SA08X1.00 X
5 Circlip A 8x0,8mm, DIN 471 6SER-A080471 X
6 Collar bush 143513 X
7 Distance bush 108981 X
8 Bearing 6LA624Z X
9 Deflection disk 143668 X
10 Groove nut STM5 6ZIS049 X
11 Pan head screw M5 170207 X
12 Chain guide, fixed, adjustable 143673 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 503/567
9|Pièces de rechange et d'usure
Pos Appellation Numéro de référence A B
13 Sliding piece, redirection 143640 X
