8|Maintenance et remise en état 8 8 9 10 11 8 8 Fig.123: Retirer le couvercle ü Retirer le couvercle : a) Ouvrir les quatre dispositifs de verrouillage (8). b) Nettoyer le plateau (9). c) Soulever le couvercle (10), l…
8|Maintenance et remise en état
4
8 6 5 7
3
Fig.122: Ouvrir le réservoir de flux
ü Ouvrir le réservoir :
a) Pousser l'étrier de blocage (3) vers l'extrémité de la poignée et fermer le robi-
net (4) vers OFF
b) Fermer l'alimentation d'azote avec le robinet (5).
c) Purger la pression du réservoir. Pour cette opération, ouvrir lentement la sou-
pape (6) jusqu'à ne plus entendre le bruit du souffle et le manomètre (7) in-
dique la valeur de 0 bar. Refermer la soupape (6).
ð Le réservoir est alors sans pression.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 371/567
8|Maintenance et remise en état
88
9 10 11
8 8
Fig.123: Retirer le couvercle
ü Retirer le couvercle :
a) Ouvrir les quatre dispositifs de verrouillage (8).
b) Nettoyer le plateau (9).
c) Soulever le couvercle (10), laisser s'égoutter le flux collé dans le réservoir. Dé-
poser le couvercle (10) sur le plateau (9).
d) Contrôle visuel du joint (11). Nettoyer le joint encrassé. Utiliser un détergent
recommandé par le fabricant de flux. Remplacer un joint poreux ou durci.
e) Vidanger le réservoir. Contrôle visuel de toutes les pièces du réservoir de flux
au niveau des dépôts et de la corrosion.
f) Remplacer les pièces endommagées ou usées. Nettoyer les pièces encrassées.
g) Contrôle visuel de la chambre intérieure du réservoir de flux. Retirer tous les
dépôts.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 372/567
8|Maintenance et remise en état
12

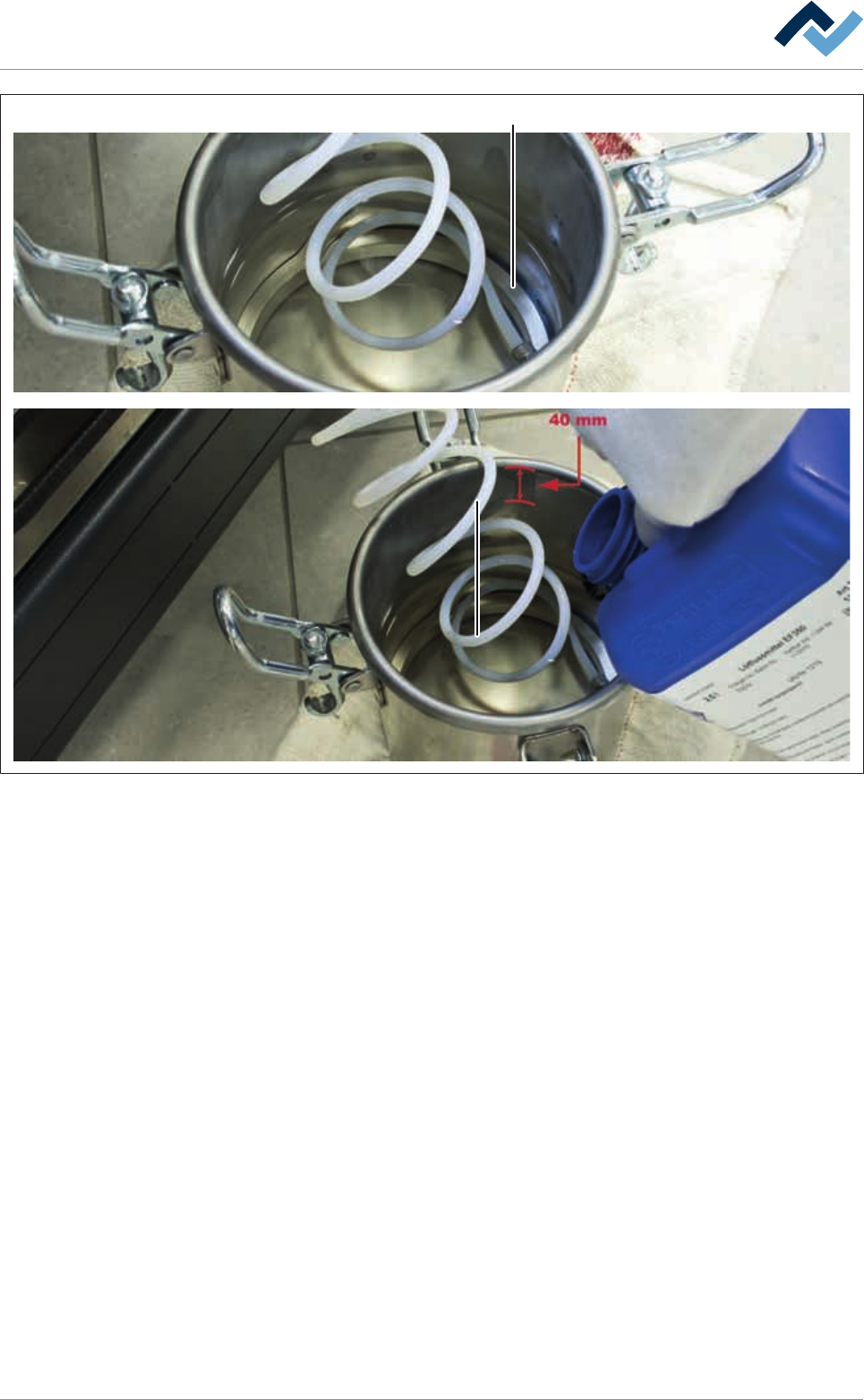

Fig.124: Faire l'appoint de flux
ü Remplir avec du flux de brasage :
a) Verser le flux de brasage (quantité maximum de remplissage 2 litres) jusqu'à 40
mm sous le bord.
b) Nettoyer le bord du réservoir du flux de brasage avec un chiffon qui ne laisse
pas de fils.
c) Soulever avec attention le couvercle (10) du réservoir du flux de brasage et le
remettre sur le réservoir. Fermer les quatre butées (8).
d) Placer le réservoir dans le compartiment de la réserve.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 373/567
